Снятие
1. Снимите стеклянную панель сдвижного люка крыши. За дополнительной информацией обратитесь к главе Стеклянная панель сдвижного люка крыши имеющейся в этом разделе.

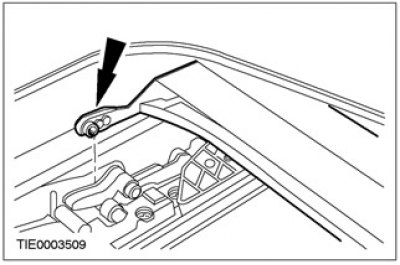

2. Отсоедините канал для стока воды.
3.
Внимание: Убедитесь в том, что два стопора дефлектора подъемного механизма не соприкасаются с панелью крыши.
Поднимите переднюю часть дефлектора подъемного механизма и отсоедините ее от панели крыши.
4. Снимите дефлектор подъемного механизма.

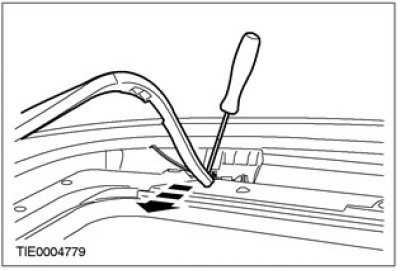

- При помощи небольшой отвертки отсоедините установочные лапки от петель.
5. Снимите направляющие рычаги стеклянной панели сдвижного люка крыши.
6. Отогните направляющие тросов сдвижного люка крыши к задней части панели шторки.
7.
Примечание: Требуется соблюдать осторожность во избежание поломки пластмассовых установочных шпилек, расположенных в задней части панели шторки.
Примечание: Два направляющих штифта закреплены на тыльной стороне панели шторки.

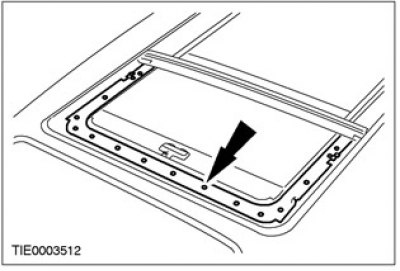

Снимите панель шторки. Выверните 16 винтов.

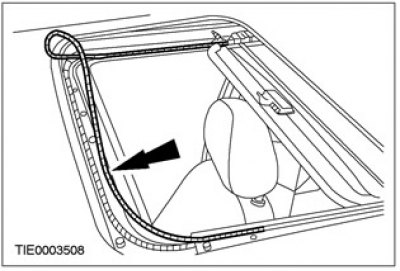

8. Отсоедините трос от окантовки сдвижного люка крыши.
9. Снимите трос и направляющую.
- 1. Переместите направляющую вперед.

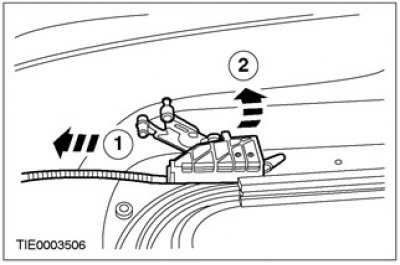

- 2. Отсоедините направляющую от рельса направляющей.
Установка
1. Установите трос и направляющую.
- 1. Вставьте направляющую в рельс направляющей.

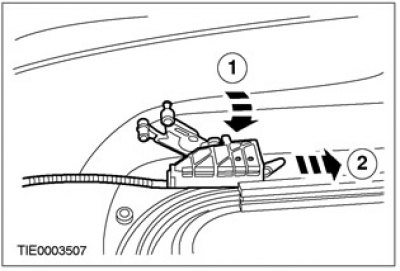

- 2. Переместите направляющую в заднюю часть рельса направляющей.

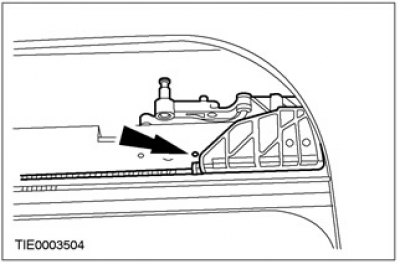

2. Совместите обе направляющие тросов с направляющим штифтом, отмечающим отверстие для винта.
3. Установите трос на окантовку сдвижного люка крыши.
4.
Внимание: Не перемещайте механизм открывания.
Примечание: Убедитесь в том, что два направляющих штифта находятся в требуемом положении на тыльной стороне панели шторки.
Примечание: 10 передних винтов пластмассовые, шесть боковых винтов металлические.
Расположите панель шторки в требуемом положении поверх окантовки сдвижного люка крыши.

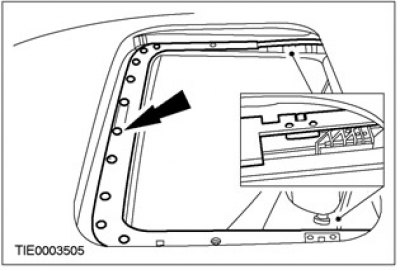

- Установите 10 передних винтов.
5. Переместите направляющую троса в заднюю часть рамки.
6.
Внимание: Убедитесь в том, что пластмассовые установочные шпильки в задней части панели шторки правильно зафиксированы в направляющих рельсах.
[Смотрите источник на портале: AutoInstruction.ru]
Закрепите панель шторки.
- Установите оставшиеся шесть винтов.

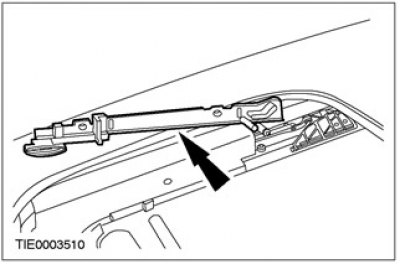

7. Установите направляющие рычаги стекла сдвижного люка крыши.

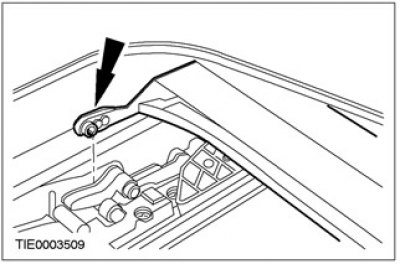

8. Закрепите канал для слива воды.
9.
Примечание: Убедитесь в том, что резиновые стопоры правильно зафиксированы в дефлекторе подъемного механизма.

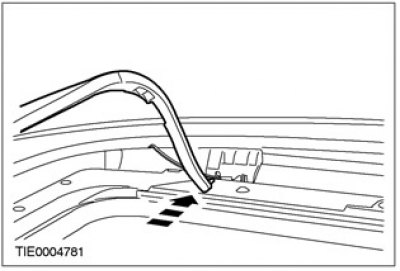

Установите дефлектор подъемного механизма.
10.
Внимание: Убедитесь в том, что два стопора дефлектора подъемного механизма не соприкасаются с панелью крыши.

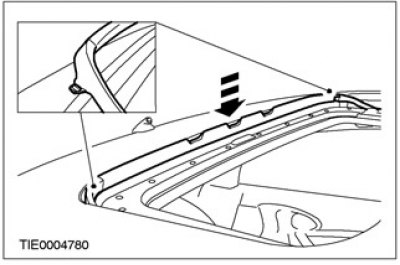

Опустите дефлектор подъемного механизма внутрь панели крыши.
11. Установите стеклянную панель сдвижного люка крыши. За дополнительной информацией обратитесь к главе Стеклянная панель сдвижного люка крыши имеющейся в этом разделе.
12. Отрегулируйте положение стеклянной панели сдвижного люка крыши. За дополнительной информацией обратитесь к главе Выверка положения сдвижного люка крыши имеющейся в этом разделе.
13.
Внимание: Убедитесь в том, что рукоятка совмещена с выемкой в потолочной консоли. Если рукоятка не установлена в требуемое положение, требуется еще раз отрегулировать направляющие тросов.
Переместите сдвижной люк крыши из полностью открытого в полностью закрытое положение.
