Снятие
Затяните стояночный тормоз, поднимите переднюю часть автомобиля и закрепите на подставках.
В салоне автомобиля отсоедините защитный чехол рычага переключения передач от основания, затем снимите ручку вместе с чехлом с верхней части рычага.
Выверните передний болт крепления узла переключения передач и стояночного тормоза. Болт расположен перед рычагом.
Отсоедините защитный чехол рычага стояночного тормоза от основания, затем отсоедините электрический разъем от выключателя контрольной лампы стояночного тормоза.
Снимите всю систему выпуска отработавших газов.
Из-под автомобиля отсоедините тросы стояночного тормоза от компенсатора, затем отсоедините их от заднего кронштейна и переместите в сторону.
Выверните болты и снимите термозащитные экраны системы выпуска отработавших газов.
В моторном отсеке отметьте расположение трех тяг для последующей правильной установки их на свои места.
Отверните гайку и отсоедините управляющий стержень от передающего рычага.
Отсоедините передающий рычаг от точки поворота на верхней части рулевой передачи, для чего снимите крышку, пружинный зажим и шайбы, затем сдвиньте рычаг с оси (рис. 14.5).

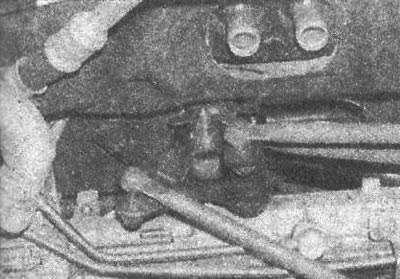

Рис. 14.5. Расположение передающего рычага и тяг на рулевой передаче
Отсоедините реактивный элемент и тяги выбора и переключения передач от коробки передач и в сборе достаньте их из моторного отсека.
Выверните 13 болтов крепления рычагов переключения передач и стояночного тормоза.
Опустите узел рычага переключения передач и отверните гайки крепления рычага к кронштейну.
Разборка и сборка
Выверните два болта, крепящие рычаг управления коробкой передач к основанию, и болт крепления управляющего стержня к основанию рычага. Снимите рычаг с кронштейна, затем снимите управляющий стержень.
Отверните гайку и снимите элементы передающего механизма, при этом отметьте их расположение.
Проверьте состояние всех элементов на наличие износа и повреждений и, при необходимости, замените их.
Сборка проводится в последовательности, обратной разборке.
Установка
Установка проводится в последовательности, обратной снятию. Проверьте функционирование рычага стояночного тормоза и, при необходимости, отрегулируйте его.
