Снятие
1. Снимите центральную консоль, как описано в Главе 11, затем переместите рычаг селектора в положение Р.
2. Сожмите шпонки, расположенные по центру установочного конца тросика, затем снимите установочный конец тросика с шарнирного соединения на рычаге селектора (см. иллюстрацию).

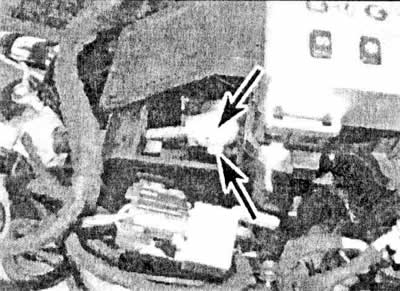

4.2 Сожмите шпонки (отмечены стрелками), чтобы освободить установочный конец тросика
3. Остроносыми плоскогубцами извлеките черный пружинный фиксатор и снимите оболочку тросика
с передней части кожуха рычага селектора (см. иллюстрацию).

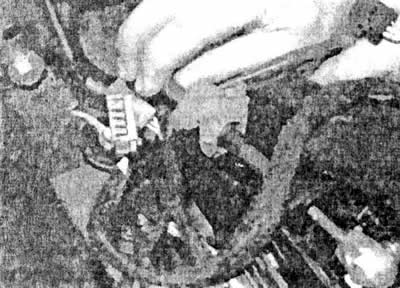

4.3 Извлеките черный пружинный фиксатор и снимите оболочку тросика с передней части кожуха рычага селектора
4. Запомнив исходные положения, отсоедините все разъемы проводов от кожуха рычага селектора.
5. Выкрутите четыре стопорных гайки и снимите кожух рычага с местоположения, а затем - с автомобиля.
6. Затяните ручной тормоз, поднимите домкратом передок автомобиля и установите осевые опоры (см. «Подъем автомобиля домкратом и установка опор»).
7. Снимите воздухоочиститель, как описано в Главе 4А.
8. Сожмите шпонки, расположенные по центру установочного конца тросика, затем снимите установочный конец тросика с шарнирного соединения на рычаге селектора (см. иллюстрацию).

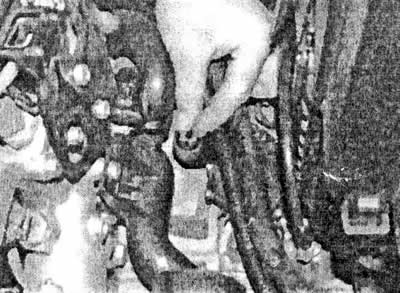

4.8а Сожмите шпонки, расположенные по центру установочного конца тросика...

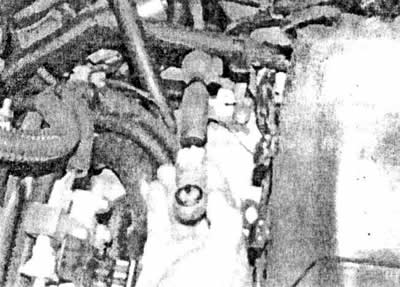

4.8b ...затем снимите установочный конец тросика с шарнирного соединения на рычаге селектора
9. Сожмите черный пружинный фиксатор и снимите оболочку тросика с кронштейна на коробке передач. Извлеките резиновое уплотнительное кольцо тросика из отверстия в полу и снимите тросик в сборе внутри автомобиля.
Установка
10. Установка производится в обратной последовательности снятия.
Перед установкой компонентов, удаленных для обеспечения доступа, отрегулируйте тросик, как описано в подразделе 3.
