Коробка NVG 236/246 NP8, ранние модели
1. Поднимите автомобиль.

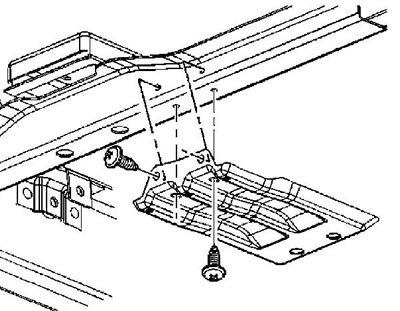

2. Снимите защиту раздаточной коробки, если установлена.
3. Снимите передний карданный вал.
4. Снимите задний карданный вал.

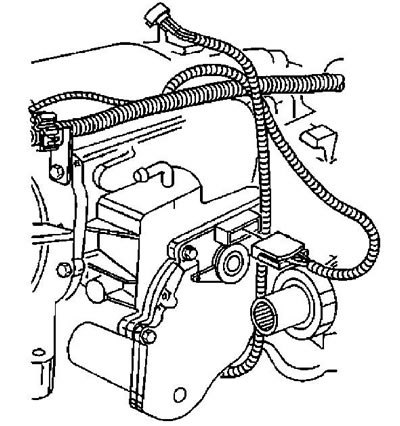

5. Отсоедините разъем проводки электродвигателя переключения режимов раздаточной коробки.

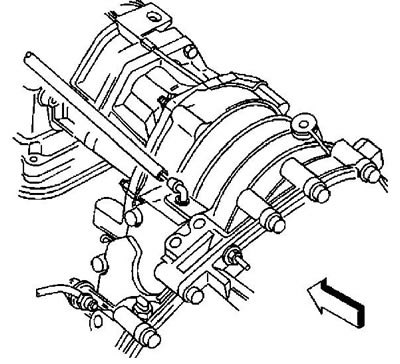

6. Снимите шланг вентиляции раздаточной коробки.

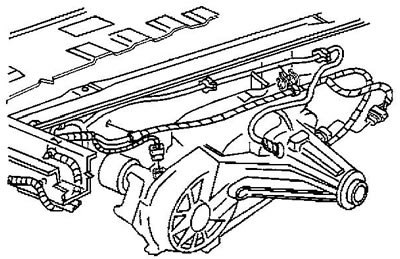

7. Снимите с раздаточной коробки пучок проводов.
8. Подведите под раздаточную коробку домкрат, закрепите коробку на домкрате.

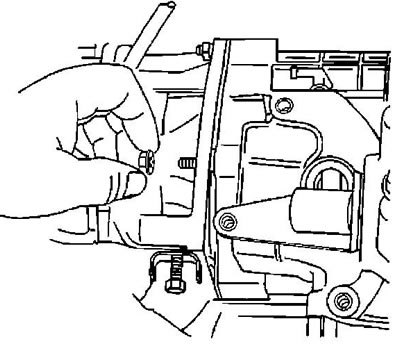

9. Отверните гайки крепления раздаточной коробки. Момент затяжки 50 Н·м.
10. Отделите раздаточную коробку от АКПП движением назад без перекосов.
Внимание: при снятии раздаточной коробки не снимайте опору АКПП или переходник раздаточной коробки.
11. Поверните раздаточную коробку так, чтобы она встала перпендикулярно АКПП.
12. Опустите раздаточную коробку.
13. Установка в обратном порядке.
Коробка BW4482-NR4/4481-NR3 и NVG 236/246 NP8, поздние модели
1. Поднимите автомобиль. Снимите защиту раздаточной коробки.
2. Слейте масло из коробки.
3. Снимите передний карданный вал.
4. Снимите задний карданный вал.

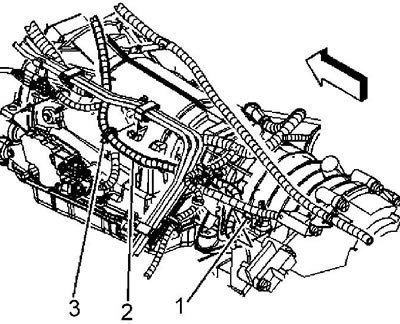

5. (NVG 236/246 NP8) Отсоедините шланг (2) вентиляции раздаточной коробки от штуцера (1).
6. Уложите шланг в стороне.
7. Освободите пучок проводов коробки из клипс поддержки.
8. (NVG 236/246 NP8) Отсоедините фиксатор (4) жгута проводов от кронштейна топливных трубок.
(Все коробки) Снимите остальные фиксаторы жгутов жгута проводов.
9. Отсоедините разъем (2) проводки электродвигателя переключения режимов раздаточной коробки.
10. Отсоедините разъем (1) датчика скорости автомобиля.

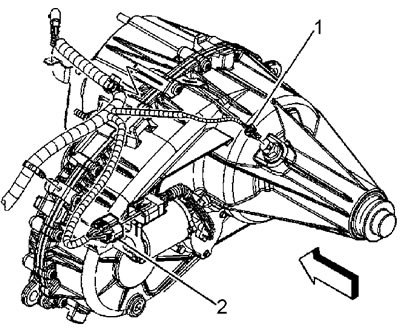

BW4482-NR4/4481-NR3 |

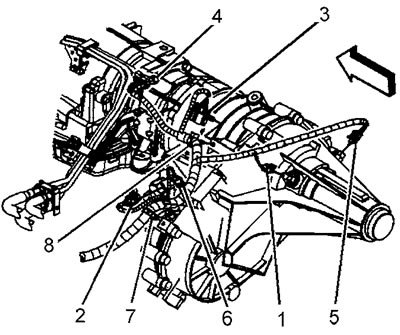

NVG 236/246 NP8 |
11. (NVG 236/246 NP8) Отсоедините оставшиеся разъемы датчиков частоты вращения.
12. Уложите провода в стороне.
13. Подведите под АКПП и раздаточную коробку домкрат, закрепите коробку на домкрате.
Только BW4482-NR4/4481-NR3

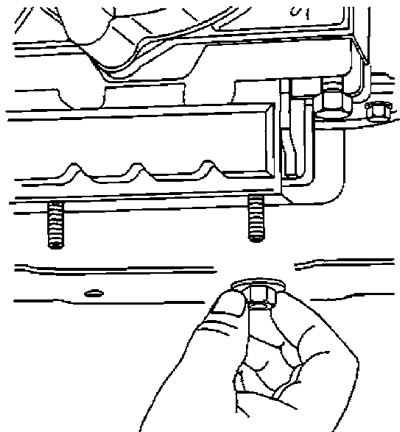

14. Отверните гайки крепления опоры АКПП. Момент затяжки 40 Н·м.

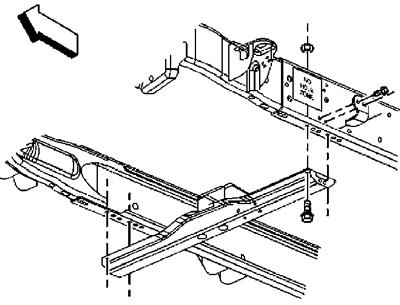

15. Отверните болты крепления поперечины опоры АКПП. Момент затяжки 70 Н·м.
16. Снимите поперечину.

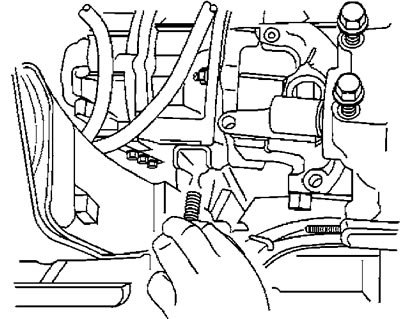

17. Отверните болты крепления опоры АКПП. Момент затяжки 50 Н·м.

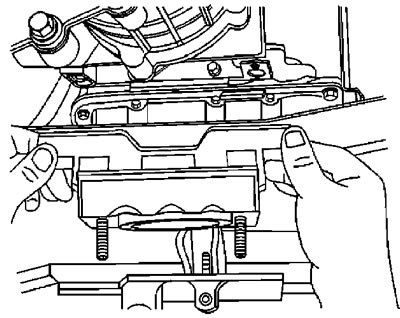

18. Снимите опору АКПП.
Все коробки

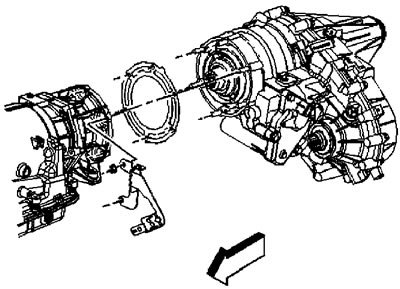

19. Отверните гайки крепления раздаточной коробки. Момент затяжки 47 Н·м.
20. Снимите кронштейн поддержки топливных трубок.
21. Отделите раздаточную коробку от АКПП движением назад без перекосов.
22. Поверните раздаточную коробку так, чтобы она встала перпендикулярно АКПП.
23. Опустите раздаточную коробку.
24. Установка проводится в обратном порядке.
