Внимание: устанавливайте клапаны на их старые места.

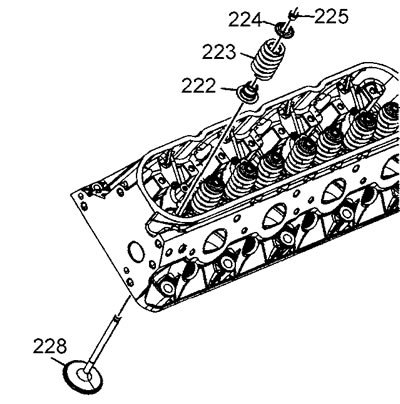

2. Установите клапаны (228).
3. Установите маслосъемный колпачок (222).
4. Установите клапанную пружину (223).
5. Установите тарелку клапанной пружины (224).
6. С помощью съемника клапанов сожмите клапанную пружину.
7. Установите сухари стебля клапана.
- а) Смажьте сухари консистентной смазкой для удержания сухарей на стебле.
- б) Убедитесь в том, что сухари правильно встали в канавки стебля клапана.
- в) Отпустите пружину и простучите торец клапана пластиковым молотком.

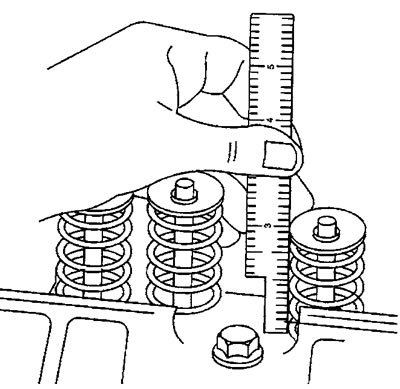

8. Измерьте установочную высоту клапанной пружины между седлом и тарелкой пружины.
Если установочная высота пружины больше 46,25 мм, установите более толстую регулировочную прокладку (примерно на 0,5 мм).
Источник статьи доступен на портале (www.AutoInstruction.ru)
9. Установите остальные клапаны и связанные с ними детали.
10. Нанесите на резьбу датчика температуры охлаждающей жидкости герметик.
11. Установите датчик температуры охлаждающей жидкости в головку левого полублока, затяните датчик. Момент затяжки 20 Нм.
12. Нанесите на резьбу пробки рубашки охлаждения герметик.
13. Установите пробку в головку правого полублока, затяните пробку. Момент затяжки 20 Н·м.

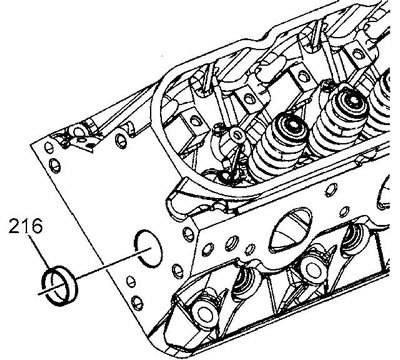

14. Нанесите на внешнюю поверхность технологической пробки (216) рубашки охлаждения контрящий клей.
15. Установите пробку в головку блока цилиндров на глубину 2,5 мм от поверхности головки.
