Снятие
1. На моделях с задним кондиционером воздуха осушите систему охлаждения.
2. Снимите катушки зажигания.
3. Выверните свечи зажигания.
4. Снимите трубку щупа уровня масла.
5. Снимите подогреваемый кислородный датчик.

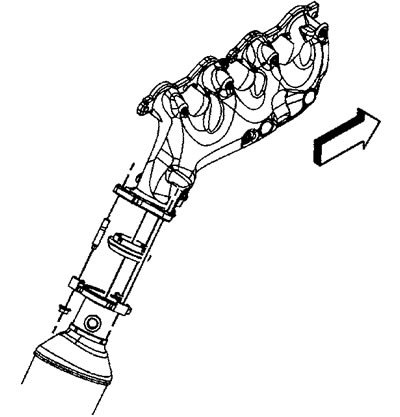

6. Отверните гайки крепления каталитического нейтрализатора к выпускному коллектору.
7. Опустите автомобиль.

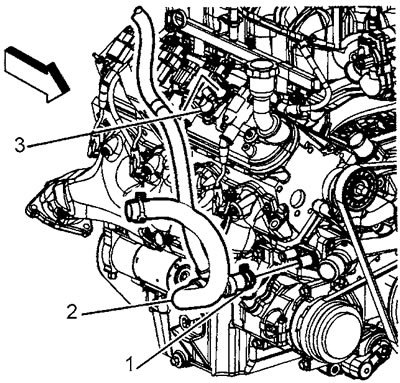

8. На моделях с задним кондиционером выполните операции п.п. 9-14, иначе переходите к п. 15.
9. Снимите хомут нижнего шланга радиатора (1) у насоса охлаждающей жидкости.
10. Снимите нижний шланг радиатора (2) с насоса охлаждающей жидкости.
11. Отведите нижний шланг в сторону.

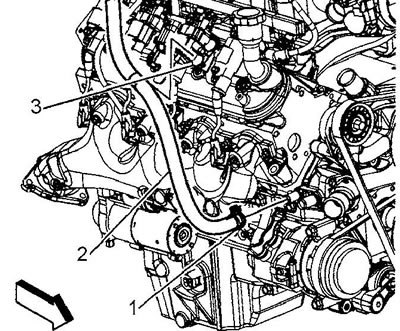

12. Снимите хомут впускного шланга отопителя (1) у насоса охлаждающей жидкости.
13. Снимите впускной шланг отопителя (2) с насоса охлаждающей жидкости.
14. Отведите шланг отопителя в сторону.

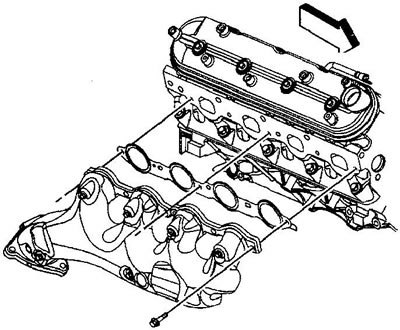

15. Отверните болты крепления выпускного коллектора, снимите выпускной коллектор.
16. Снимите и выбросите прокладку выпускного коллектора.
17. Снимите с коллектора изолятор каталитического нейтрализатора.
Установка
Внимание:
- Затягивайте болты крепления выпускного коллектора рекомендованным способом. Неправильная установка выпускного коллектора может привести к негерметичности выпускного тракта, что, в свою очередь, приведет к неверному управлению двигателем и снижению характеристик бортовой диагностики OBD II.
- Резьбы отверстий под болты крепления выпускного коллектора в головке блока цилиндров должны быть чистыми, без остатков старого контрящего клея.
- Не наносите контрящий клей на первые три витка резьбы болта.
1. Установите на выпускной коллектор изолятор каталитического нейтрализатора.
2. Нанесите контрящий клей полосой примерно в 5 мм на резьбу болтов крепления выпускного коллектора.
3. Установите НОВУЮ прокладку выпускного коллектора и выпускной коллектор на головку блока цилиндров.
4. Установите и затяните болты крепления. Болты затягивайте от центра к периферии. Момент затяжки: 1-й проход 15 Нм; 2-й проход 20 Нм.
5. С помощью плоской отвертки или зубила согните выступ прокладки в задней части по краю головки блока цилиндров.
6. На моделях с задним кондиционером выполните операции п.п. 7-12, иначе переходите к п. 13.
7. Уложите впускной шланг отопителя в позицию установки.
8. Установите впускной шланг отопителя на насос охлаждающей жидкости.
9. Установите хомут крепления впускного шланга отопителя на насосе охлаждающей жидкости.
10. Уложите нижний шланг радиатора в положение установки.
11. Установите нижний шланг радиатора на насос охлаждающей жидкости.
12. Установите хомут крепления нижнего шланга.
13. Поднимите автомобиль.
14. Установите на выпускной коллектор каталитический нейтрализатор и затяните гайки крепления. Момент затяжки 50 Н·м.
15. Установите кислородный датчик.
16. Опустите автомобиль.
17. Установите трубку щупа уровня масла.
18. Установите свечи зажигания.
19. Установите катушки зажигания.
20. Заполните систему охлаждения.
