Снятие
1. Отключите систему пассивной безопасности (см. раздел "Отключение и подключение системы пассивной безопасности").
2. Снимите сиденье водителя.
3. Снимите отделку порога двери водителя (см. главу "Кузов").
4. Отогните край отделки пола для доступа к блоку управления системой пассивной безопасности.
5. Отсоедините держатель разъема (1) от разъема (2) блока управления.

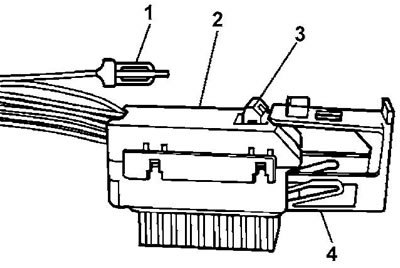

1 - держатель, 2 - разъем блока управления системой пассивной безопасности, 3 - фиксатор, 4 - крышка.
[Материал скопирован с онлайн-ресурса: www.Autoinstruction.ru]
6. Нажмите на фиксатор (3) и сдвиньте крышку (4) крепления разъема.
7. Отсоедините разъем (1) от блока управления (3).

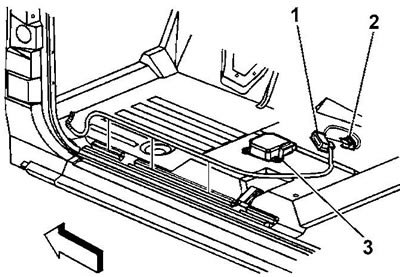

1, 2 - разъем, 3 - блок управления системой пассивной безопасности.
8. Отверните болты крепления блока управления. Момент затяжки 10 Н·м.
9. Снимите блок управления системой пассивной безопасности.
10. Замените поврежденные крепления блока управления.
- а) Отверните и выбросите поврежденные гайки.
- б) Просверлите отверстия в сварном соединении на полу кузова, затем снимите и выбросите шпильки крепления блока управления.
- в) Обработайте место сварного соединения, очистите и обезжирьте его.
- г) Установите новые шпильки на места крепления.
- д) Приварите новые шпильки.
- е) Используйте соответствующие гайки для крепления блока управления.
Установка
11. Установка производится в порядке, обратном снятию.
Примечание: при установке нового блока управления системой пассивной безопасности при включении зажигания на комбинации приборов может загореться индикатор системы подушек безопасности и преднатяжителей ремней (SRS). При этом при диагностике системы может высветиться код неисправности В1001. Если индикатор продолжает гореть после отключения системы пассивной безопасности, проведите диагностику системы и устраните неисправность (см. главу "Диагностические коды неисправностей").
12. Подключите систему пассивной безопасности (см. раздел "Отключение и подключение системы пассивной безопасности").
