Снятие
1. Откачайте хладагент из системы кондиционирования.
2. Слейте охлаждающую жидкость из системы охлаждения двигателя.
3. Поднимите автомобиль.

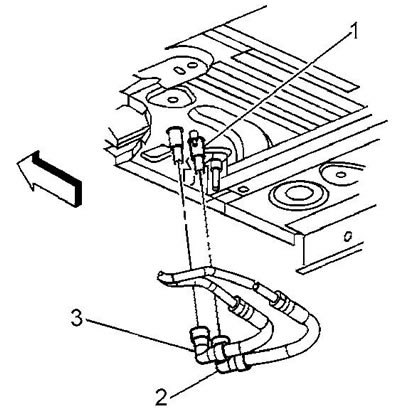

4. Отсоедините трубки и шланги (2, 3) отопителя от дополнительного блока климатической установки.

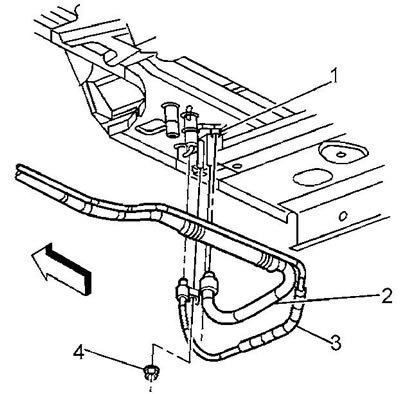

5. Отсоедините трубки и шланги (2, 3) линий охлаждения от дополнительного блока климатической установки.

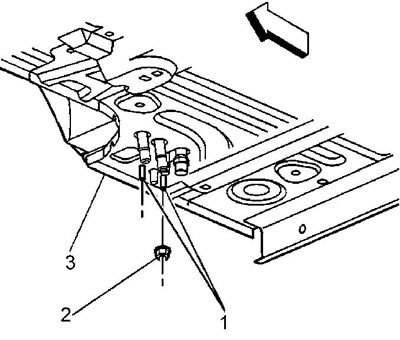

6. Отверните гайки (2) крепления блока дополнительной климатической установки со шпилек (1). Момент затяжки 9 Н·м.
7. (Модели до 2007 г.) Снимите подставки.
8. Опустите автомобиль.
9. Снимите боковую отделку багажного отделения с правой стороны.
10. (Модели до 2007 г.) Снимите блок управления подвеской.
11. Отсоедините все разъёмы проводки блока климатической установки.

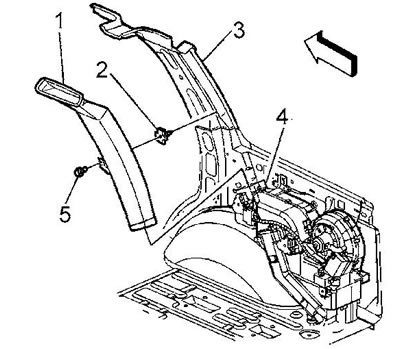

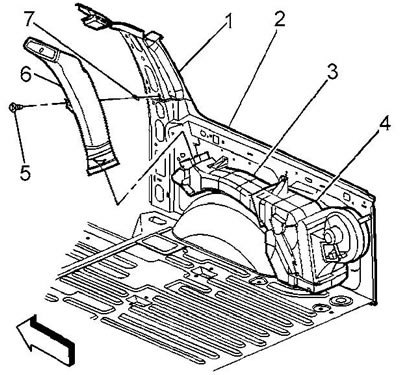

12. Отсоедините пистоны (5) крепления дополнительного верхнего воздуховода (6) или (1). Осторожно сдвиньте воздуховод вверх и отсоедините нижнюю часть воздуховода от центрального воздуховода.
Suburban/Yukon |
Tahoe/Yukon |

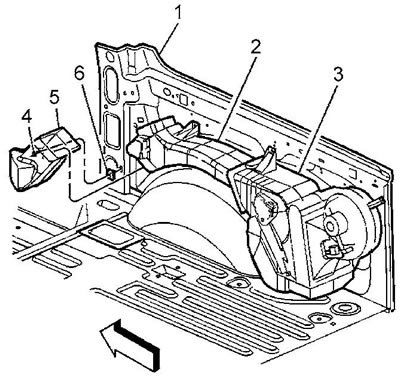

13. (Suburban/Yukon) Отсоедините пистоны (4) крепления нижнего воздуховода.

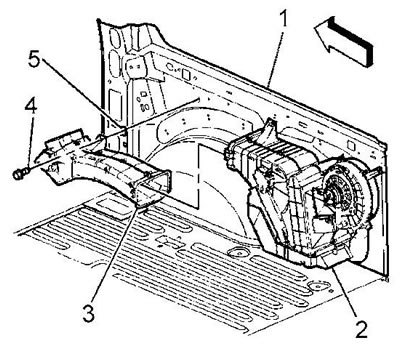

14. (Suburban/Yukon) Отсоедините пистоны (4) крепления центрального воздуховода (3).
15. (Suburban/Yukon) Снимите центральный воздуховод.

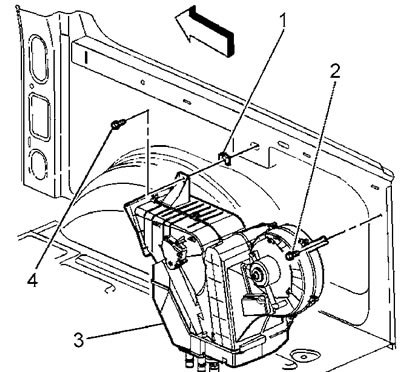

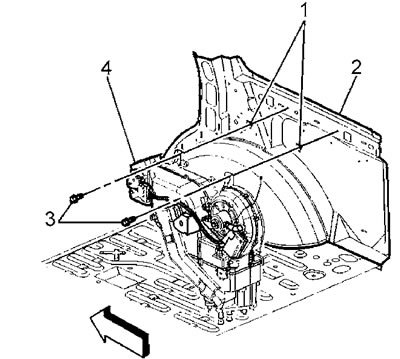

16. Отсоедините пистоны (2, 4) или (3) крепления дополнительного блока климатической установки.
17. Снимите дополнительный блок климатической установки (3) или (4).
Suburban/Yukon |
Tahoe/Yukon |
Установка
18. Установка проводится в обратном порядке.
19. Проведите вакуумирование системы и заправку системы хладагентом.
Информация размещена на интернет-сайте Autoinstruction.ru
20. При помощи специального приспособления проверьте подсоединённые штуцеры системы на наличие утечки хладагента.
21. Залейте охлаждающую жидкость в систему охлаждения двигателя.
