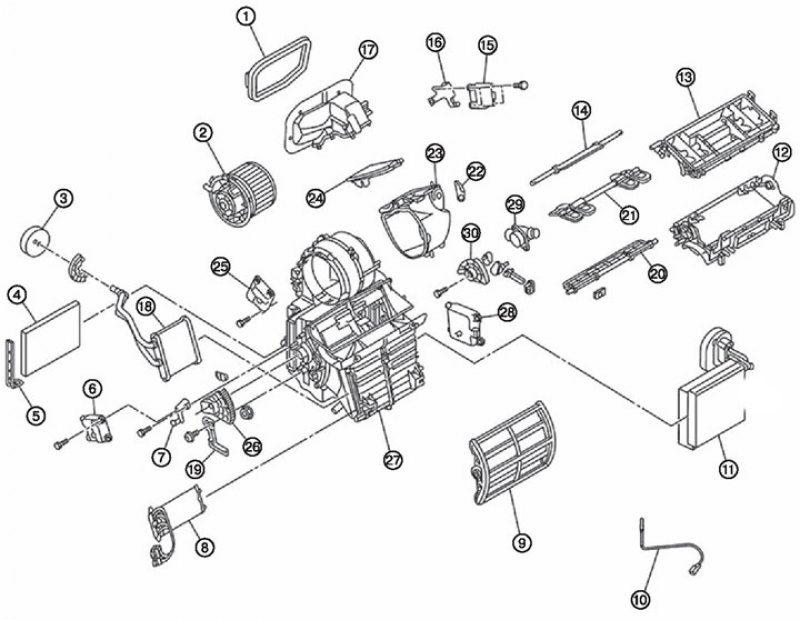

1. Уплотнение впускного разъема. 2. Мотор воздуходува в сборе. 3. Уплотнение патрубка отопителя. 4. Фильтр систем кондиционирования. 5. Крышка фильтра системы кондиционирования. 6. Мотор левой смесительной заслонки. 7. Рычаг смесительной заслонки. 8. Электвоотопитель. 9. Смесительная заслонка (сдвижная). 10. Впускной датчик. 11. Блок испарителя и расширительного клапана. 12. Нижняя часть центрального корпуса. 13. Верхняя часть центрального корпуса. 14. Заслонка антиобледенителя. 15. Привод впускной заслонки. 16. Кронштейн впускного мотора. 17. Впускной разъем. 18. Сердечник отопителя. 19. Кронштейн тяги смесительной заслонки. 20. Передняя вентиляционная заслонка. 21. Боковая вентиляционная заслонка. 22. Рычаг впускной заслонки. 23. Короб впускной заслонки. 24. Впускная заслонка. 25. Мотор заслонки выбора режимов. 26. Тяга левой смесительной заслонки. 27. Корпус блока климатической установки. 28. Мотор правой смесительной заслонки. 29. Вытяжной вентилятор. 30. Тяга правой смесительной заслонки.
