Снятие
Cadillac
1. Отключите систему пассивной безопасности.
2. Снимите декоративный молдинг ветрового стекла.
3. Снимите панель с решетками обдува ветрового стекла.
4. Снимите боковые крышки приборной панели.
5. С левой стороны приборной панели снимите дефлектор.
6. Снимите комбинацию приборов.

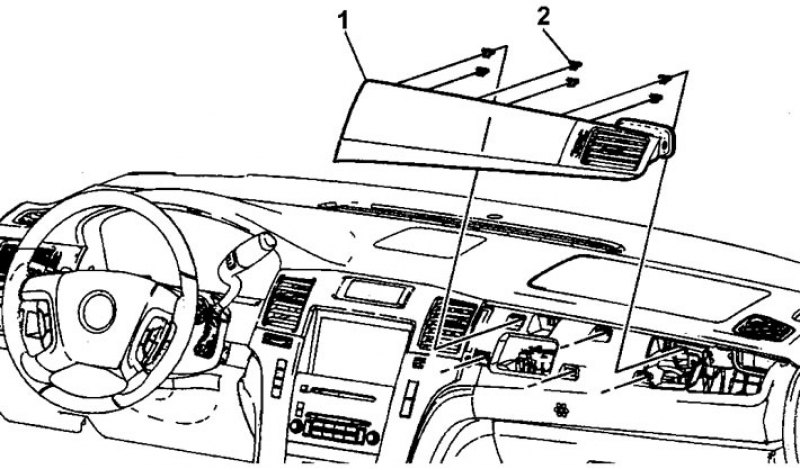

7. Снимите верхнюю отделку приборной панели.
- а) При помощи отвертки, обернутой защитной лентой, приподните верхнюю отделку (1) за края и отсоедините фиксаторы (2) крепления от панели приборов.
- б) Отсоедините фиксаторы от верхней отделки.

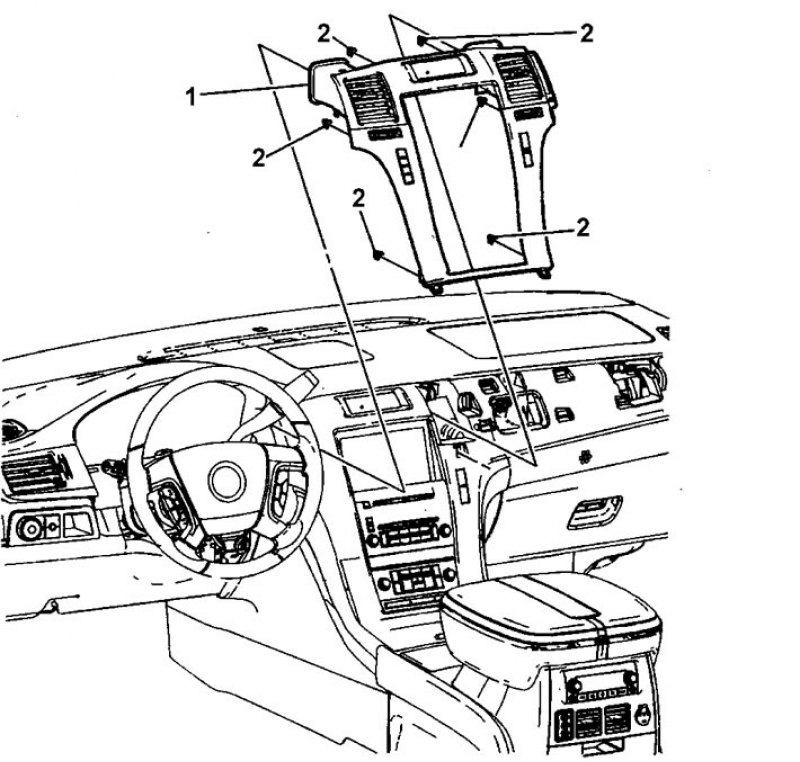

8. Снимите центральную отделку приборной панели.
- а) Снимите переднюю отделку центральной консоли (см. раздел "Центральная консоль").
- б) При помощи отвертки, обернутой защитной лентой, приподните центральную отделку (1) за края и отсоедините фиксаторы (2) крепления от панели приборов.
- в) Отсоедините электрические разъемы.
- г) Отсоедините фиксаторы от центральной отделки.
9. Снимите блок подушки безопасности пассажира.

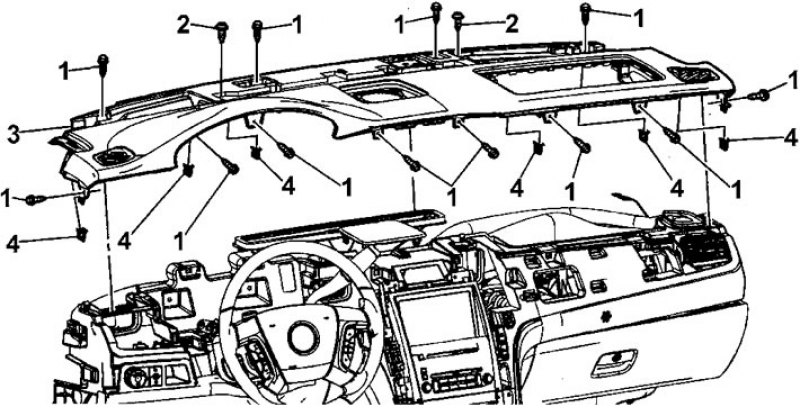

10. Отверните восемь болтов (1) крепления верхней отделки приборной панели. Момент затяжки 9 Н·м.
11. Отверните болты (2) воздуховодов отопителя / кондиционера. Момент затяжки 2 Н·м.
12. Приподнимите отделку и отсоедините разъемы проводки.
13. Вдвоем освободите отделку из клипс (4).
14. Снимите отделку приборной панели.
15. Установка проводится в обратном порядке.
Кроме Cadillac
1. Отключите систему пассивной безопасности.
2. Снимите декоративный молдинг ветрового стекла.
3. Снимите панель с решетками обдува ветрового стекла.
4. Снимите передний динамик аудиосистемы (если установлен).
5. Снимите боковые крышки приборной панели.
6. С левой стороны приборной панели снимите дефлектор системы вентиляции.
7. Снимите фасетку выключателя фар.
- а) При помощи отвертки, обернутой защитной лентой, приподнимите фасетку (1) за края и отсоедините фиксаторы (2) крепления фасетки к панели приборов.
- б) Отсоедините разъемы и снимите фасетку выключателя фар.
- в) Отсоедините фиксаторы от фасетки.
8. Снимите комбинацию приборов.
9. Снимите коленный упор.

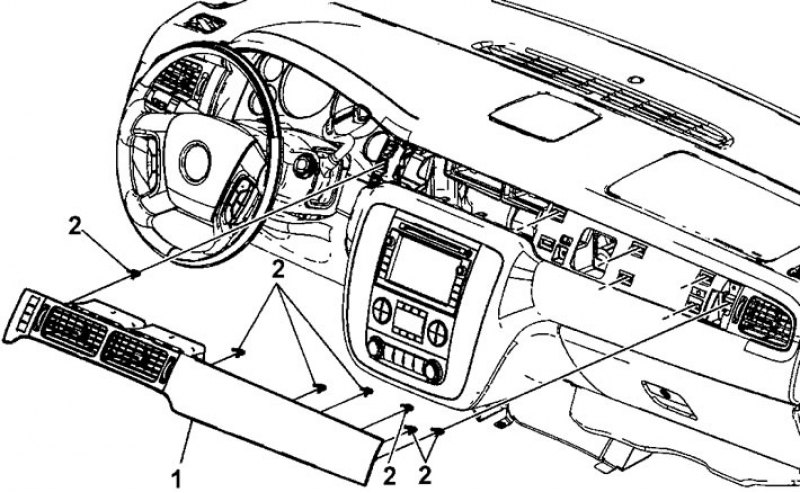

10. Снимите верхнюю отделку приборной панели.
- а) При помощи отвертки, обернутой защитной лентой, приподнимите верхнюю отделку (1) за края и отсоедините фиксаторы (2) крепления от панели приборов.
- б) Отсоедините электрические разъемы.
- в) Отсоедините фиксаторы от верхней отделки.

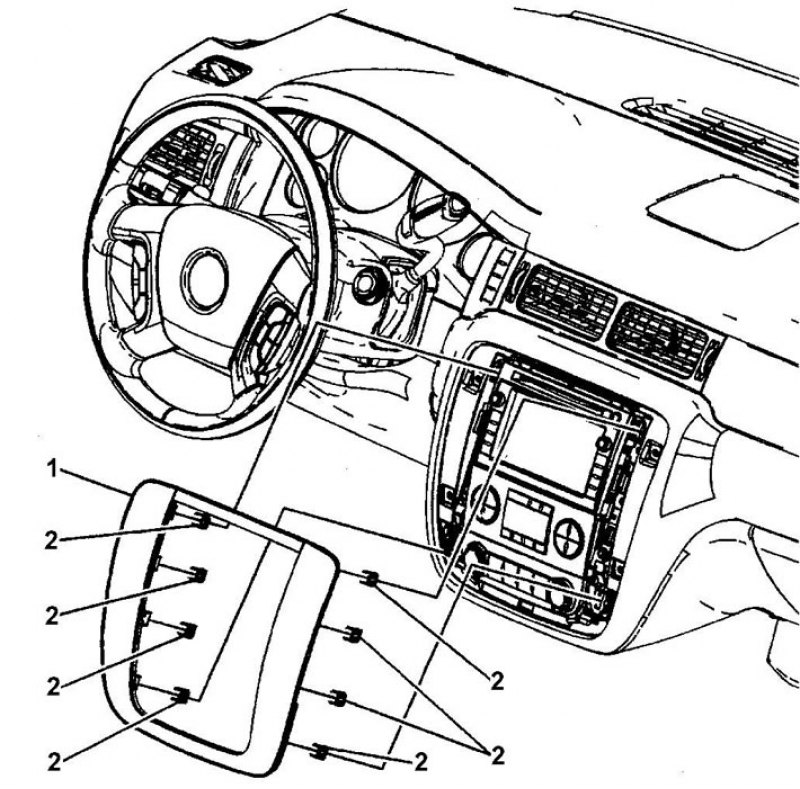

11. Снимите центральную отделку приборной панели (смотрите рисунок на следующей странице).
- а) При помощи отвертки, обернутой защитной лентой, приподнимите центральную отделку (1) за края и отсоедините фиксаторы (2) крепления от панели приборов.
- б) Отсоедините фиксаторы от центральной отделки.
12. Снимите выключатель дополнительного оборудования.
13. Снимите блок управления отопителем/кондиционером.
14. Снимите радио.
15. Снимите блок подушки безопасности пассажира.
Снятие центральной отделки приборной панели
16. С правой стороны приборной панели снимите дефлектор системы вентиляции.
17. Снимите дверцу приборной панели

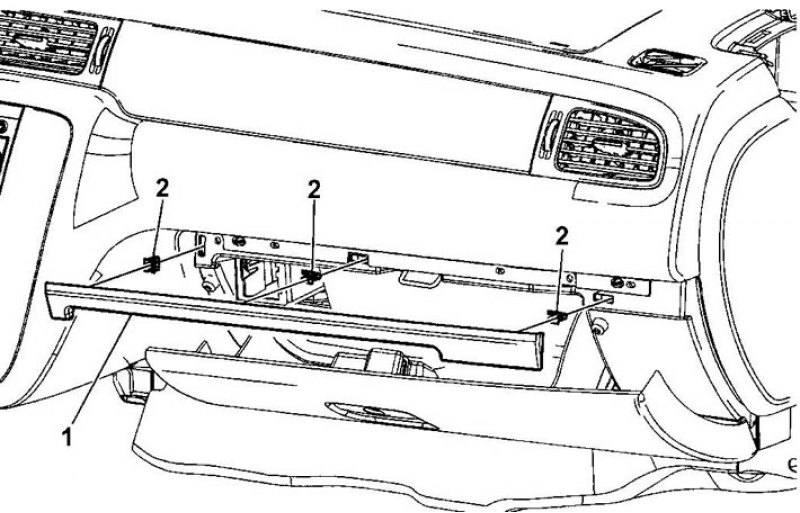

18. Снимите декоративную накладку проема вещевого ящика (1), потянув ее на себя и отсоединив фиксаторы (2) от приборной панели.

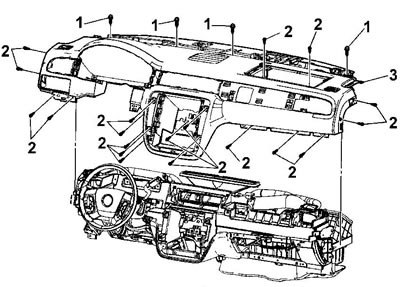

19. Отверните четыре болта (1) крепления верхней отделки приборной панели. Момент затяжки 9 Н·м.
20. Отверните 18 болтов (2) крепления верхней отделки. Момент затяжки 2 Н·м.
21. Приподнимите отделку и отсоедините разъемы проводки.
Примечание: запомните маршрут прокладки пучков проводов.
22. Вдвоем снимите отделку приборной панели.
Установка
23. Установка проводится в обратном порядке.
