Снятие
1. Обезопасьте систему SRS.
2. Снимите обе верхние панели отделки стойки "A". Обратитесь к процедуре: Панель отделки стойки (501-05 Отделка салона, Снятие и установка).

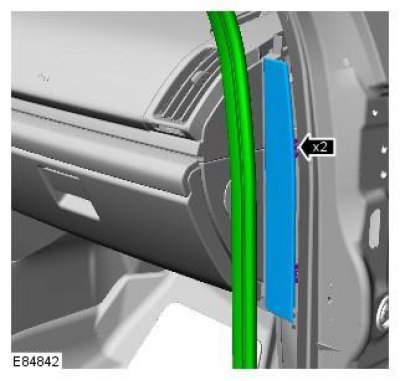

3. Снимите центральные панели отделки стойки "А".

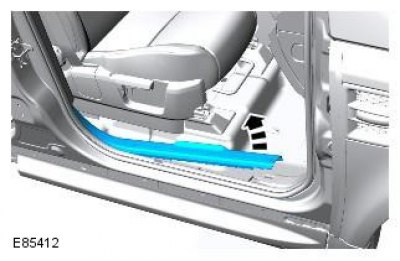

4. Высвободите передний край обеих панелей отделки накладки порога.
5. Снимите обе панели отделки дверного проема. Обратитесь к процедуре: Панель отделки переднего дверного проема (501-05 Отделка салона, Снятие и установка).
6. Снимите спиральную пружину. Обратитесь к процедуре: Часовая пружина (501-20B Вспомогательная удерживающая система, Снятие и установка).

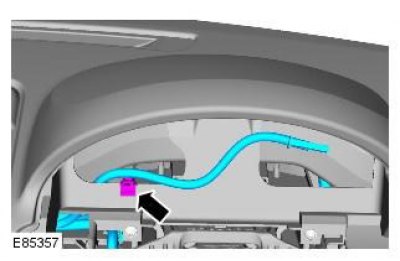

7. Снимите щиток приборов. Обратитесь к процедуре: Приборный щиток (413-01 Приборный щиток, Снятие и установка).
8.

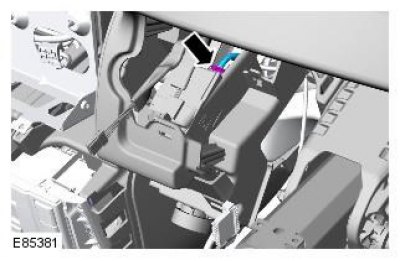

9. Отсоедините электрический разъем модуля бесключевого пуска.

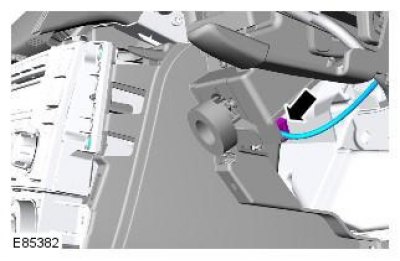

10. Отсоедините датчик температуры в салоне автомобиля.

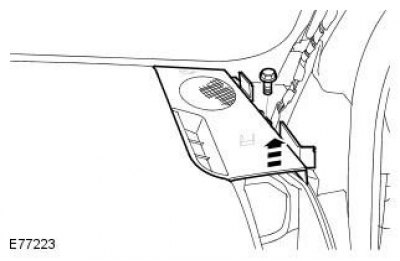

11. Снимите обе верхние панели отделки.

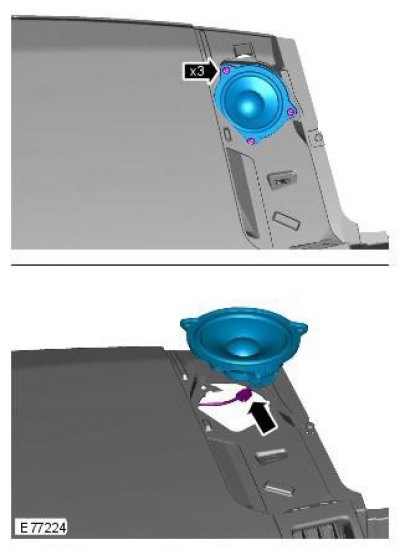

12. Снимите оба динамика панели приборов.

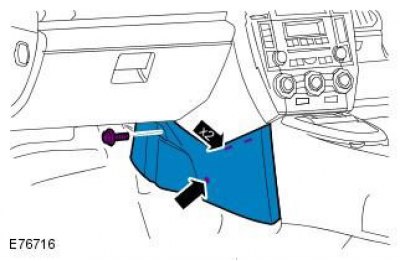

13. Снимите обе выступающие секции напольной консоли.
14. Снимите напольную консоль. Обратитесь к процедуре: Консоль пола (501-12 Панель приборов и консоль, Снятие и установка).
15. Снимите видеодисплей. Обратитесь к процедуре: Дисплей видеосистемы (415-01 Информационно-развлекательная система, Снятие и установка).

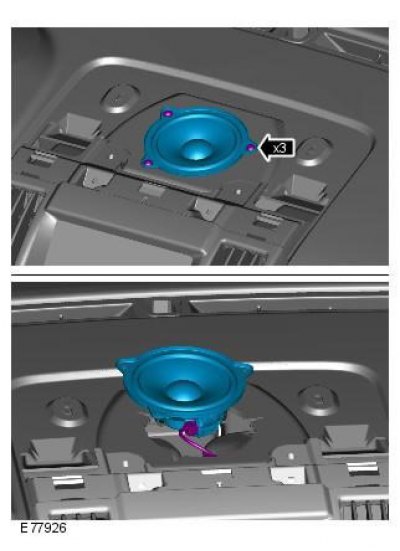

16. Снимите центральный динамик.

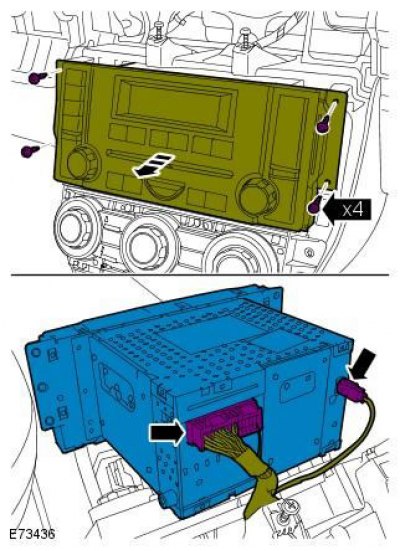

17. Снимите аудиоблок.

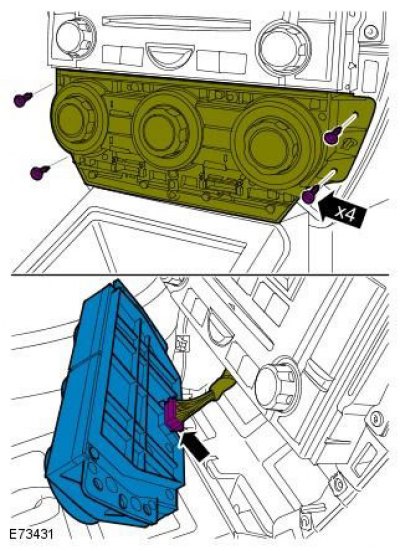

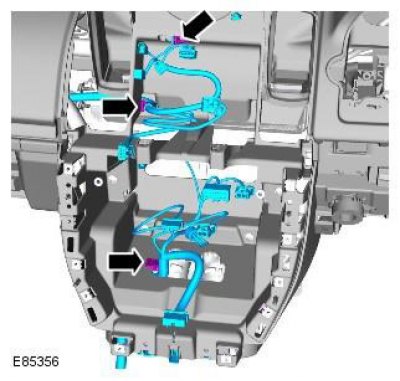

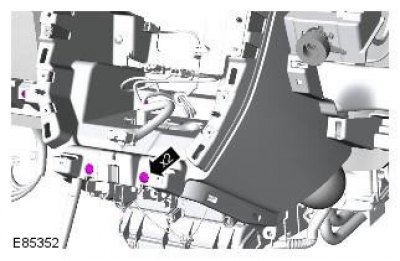

18. Снимите блок системы управления микроклиматом.
19.
20.

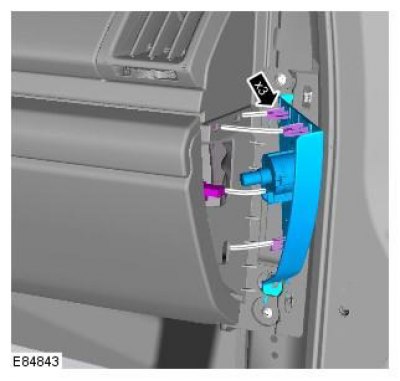

21. Снимите крайнюю секцию отделки панели приборов со стороны пассажира.

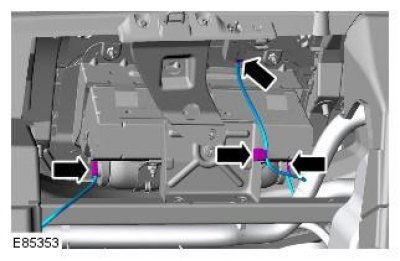

22. Снимите отделение для перчаток. Обратитесь к процедуре: Отделение для перчаток (501-12 Панель приборов и консоль, Снятие и установка).
23.

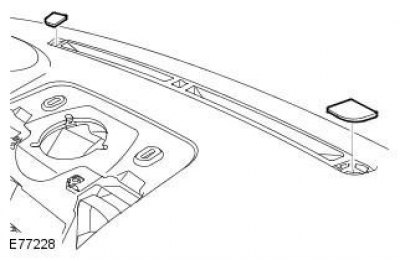

24. Снимите внешнюю отделку обогревателя ветрового стекла.
25. С посторонней помощью аккуратно высвободите верхнюю секцию панели приборов.

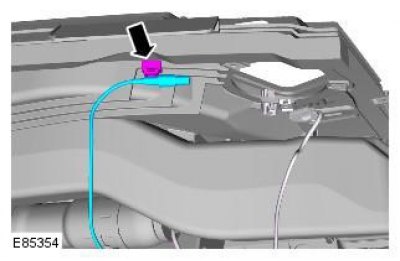

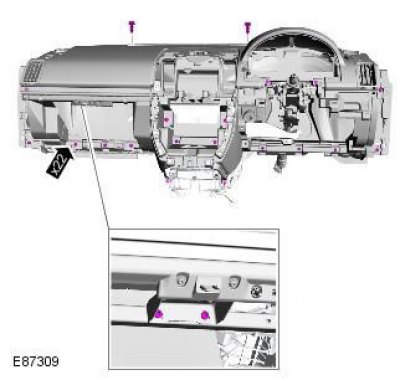

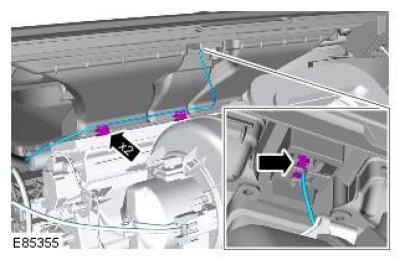

Внимание: Во избежание повреждения защитите окружающую отделку.
26.
27.
28. С посторонней помощью снимите верхнюю секцию панели приборов.
29.

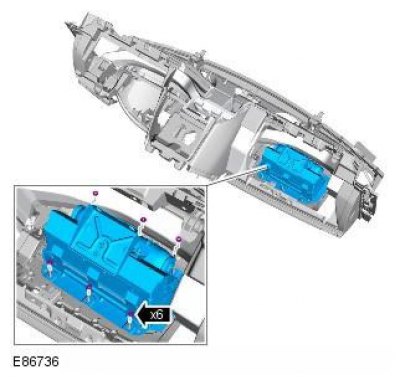

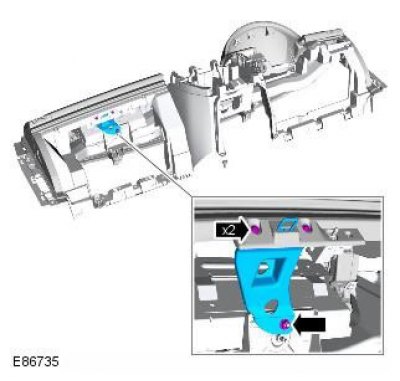

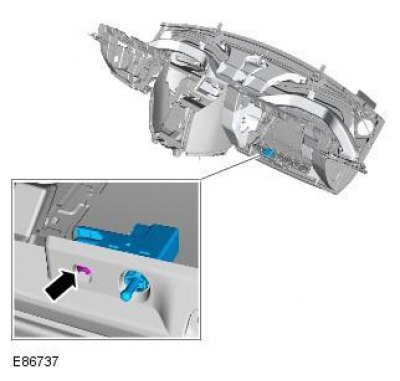

Примечание: Не продолжайте разборку, если элемент снимается только для получения доступа.
30.
31.

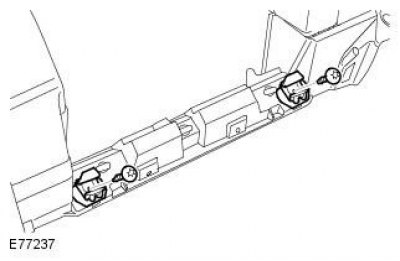

32. Снимите петли крышки отделения для перчаток.

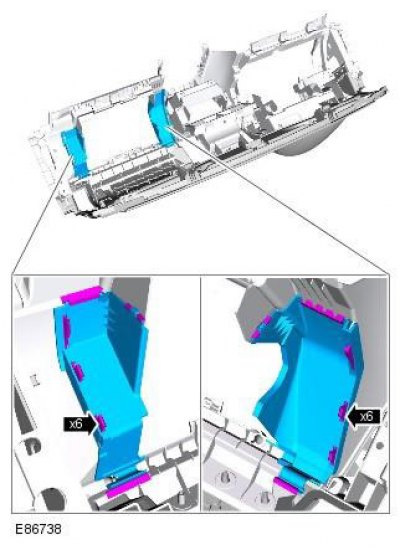

33. Снимите опорные панели отделения для перчаток.

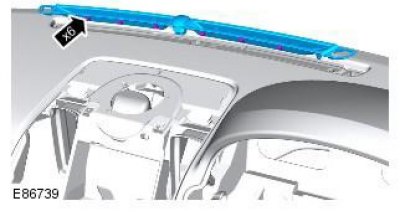

34. Снимите панель отделки обогревателя ветрового стекла.

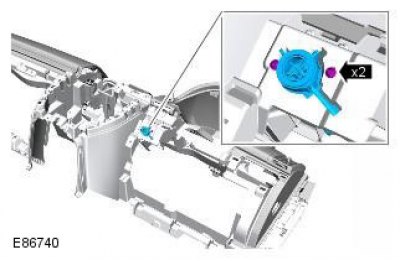

35. Снимите датчик температуры в салоне автомобиля.

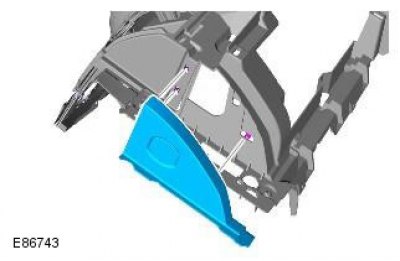

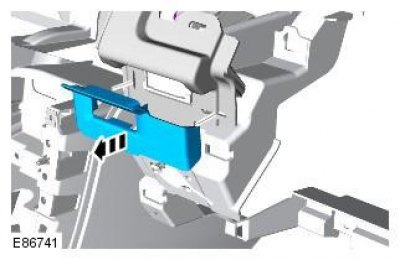

36. Снимите декоративную крышку модуля управления бесключевым пуском.

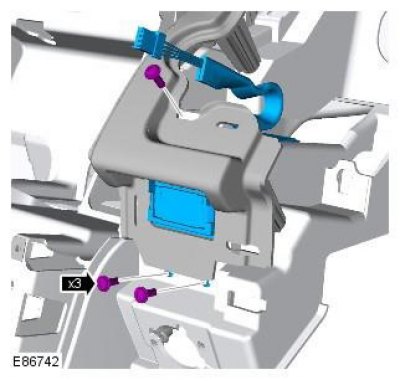

37. Снимите модуль управления бесключевым пуском.
38.

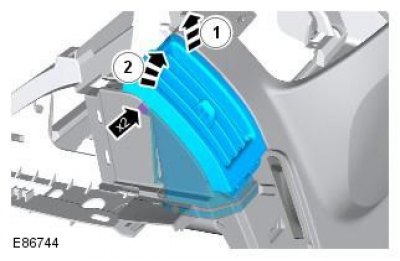

39. Снимите вентиляционный дефлектор со стороны водителя.
40. Снимите вентиляционный дефлектор со стороны пассажира.

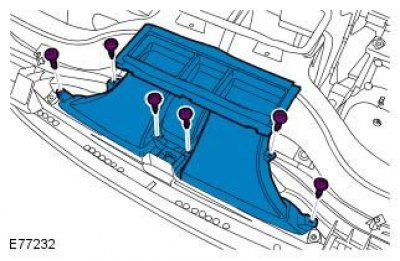

41. Снимите воздуховод обогрева ветрового стекла.

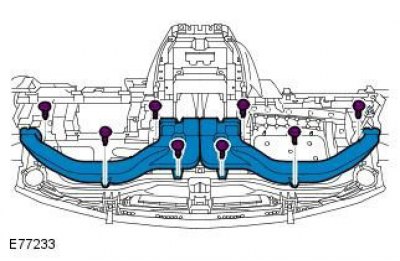

42. Снимите воздуховод вентиляционного дефлектора.
43. Снимите оставшиеся зажимы.
Установка
1. Установите зажимы.
2. Установите воздуховод вентиляционного дефлектора.
3. Установите воздуховод обогрева ветрового стекла.
4. Установите вентиляционный дефлектор со стороны пассажира.
5. Установите вентиляционный дефлектор со стороны водителя.
6. Установите крайнюю секцию отделки панели приборов со стороны водителя.
7. Установите модуль управления бесключевым пуском.
8. Установите декоративную крышку модуля управления бесключевым пуском.
9. Установите датчик температуры в салоне автомобиля.
10. Установите панель отделки обогревателя ветрового стекла.
11. Установите опорные панели отделения для перчаток.
12. Установите петли крышки отделения для перчаток.
13. Установите лампу освещения перчаточного ящика.
14. Установите модуль подушки безопасности пассажира. Момент затяжки: 10 Nm
15. Установите усилительную панель фиксатора отделения для перчаток.
16. С посторонней помощью установите верхнюю секцию панели приборов.
17. Прикрепите зажим жгута электропроводки к верхней секции панели приборов со стороны пассажира.
18. Прикрепите 2 зажима жгута электропроводки к воздуховоду обогрева лобового стекла и подсоедините датчика интенсивности солнечного освещения.
19. С посторонней помощью закрепите верхнюю часть панели приборов.
20. Установите внешнюю отделку обогревателя ветрового стекла.
21. Состыкуйте электрические разъемы модуля подушки безопасности пассажира.
22. Состыкуйте электрический разъем лампы освещения перчаточного ящика.
23. Закрепите жгут электропроводки модуля подушки безопасности пассажира и лампы освещения перчаточного ящика.
24. Установите отделение для перчаток. Обратитесь к процедуре: Отделение для перчаток (501-12 Панель приборов и консоль, Снятие и установка).
25. Установите крайнюю секцию отделки панели приборов со стороны пассажира.
26. Закрепите опорный кронштейн жгута электропроводки.
27. Прикрепите зажим жгута электропроводки к центральной части верхней секции панели приборов.
28. Установите блок системы климат-контроля.
29. Установите аудиоблок.
30. Установите центральный динамик.
31. Установите видеодисплей. Обратитесь к процедуре: Дисплей видеосистемы (415-01 Информационно-развлекательная система, Снятие и установка).
32. Установите консоль пола. Обратитесь к процедуре: Консоль пола (501-12 Панель приборов и консоль, Снятие и установка).
33. Установите выступающие секции напольной консоли.
34. Установите оба динамика панели приборов.
35. Установите обе верхние панели отделки.
36. Подсоедините электрический разъем датчика температуры в салоне автомобиля.
37. Подсоедините электрический разъем модуля бесключевого пуска.
38. Закрепите зажим жгута электропроводки щитка приборов.
39. Установите щиток приборов. Обратитесь к процедуре: Приборный щиток (413-01 Приборный щиток, Снятие и установка).
40. Установите спиральную пружину. Обратитесь к процедуре: Часовая пружина (501-20B Вспомогательная удерживающая система, Снятие и установка).
41. Установите обе панели отделки переднего дверного проема. Обратитесь к процедуре: Панель отделки переднего дверного проема (501-05 Отделка салона, Снятие и установка).
42. Закрепите обе панели отделки накладки порога.
43. Установите центральные панели отделки стойки "А".
44. Установите верхние панели отделки обоих стоек "А". Обратитесь к процедуре: Панель отделки стойки (501-05 Отделка салона, Снятие и установка).
45. Подсоедините провод массы к аккумулятору. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).
46. Верните рулевую колонку в исходное положение.
