Снятие
1. Обезопасьте систему SRS. Обратитесь к процедуре: Supplemental Restraint System (SRS) Depowering and Repowering (501-20, Общие процедуры).
2. Снимите электродвигатель очистителя лобового стекла. Обратитесь к процедуре: Электродвигатель очистителя лобового стекла (501-16 Стеклоочистители и стеклоомыватели, Снятие и установка).
3. Выполните вакуумирование системы кондиционирования. Обратитесь к процедуре: Утилизация хладагента, вакуумирование и заправка системы воздушного кондиционирования (A/C) (412-00 Система климат-контроля – Общие сведения, Общие процедуры).
4. Снимите обе передние двери в сборе. Обратитесь к процедуре: Передняя дверь (501-03 Запираемые элементы кузова, Снятие и установка).
5. Снимите обе верхние панели отделки стойки "A". Обратитесь к процедуре: Панель отделки стойки (501-05 Отделка салона, Снятие и установка).
6. Снимите центральные панели отделки стойки "А".
7. Высвободите передний край обеих панелей отделки накладки порога.
8. Снимите обе панели отделки дверного проема. Обратитесь к процедуре: Панель отделки переднего дверного проема (501-05 Отделка салона, Снятие и установка).
9. Снимите левое переднее сиденье. Обратитесь к процедуре: Переднее сиденье (501-10 Сиденье, Снятие и установка).
10. Снимите рычаг селектора коробки передач. Обратитесь к процедуре: Узел селектора в сборе (307-05 Наружные органы управления автоматической коробкой передач/ коробкой передач в блоке с ведущим мостом, Снятие и установка).
11.
12. Снимите обе выступающие секции напольной консоли.
(Источник статьи доступен на сайте www.AutoInstruction.ru)
13.
Внимание: Закройте оптоволоконные соединения для предотвращения попадания в них пыли; избегайте изгибания оптоволоконных кабелей в радиусе более 30 мм.
14. Освободите провод массы.
15. Отсоедините жгут электропроводки панели приборов от трансмиссионного туннеля.

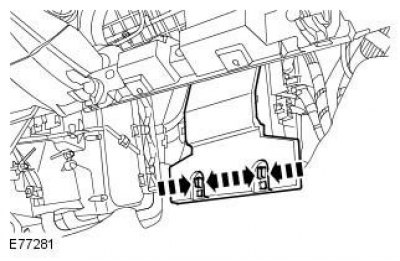

16. Снимите крышку доступа дополнительной распределительной коробки.
17. Отсоедините жгут электропроводки панели приборов.
Примечание: На рисунке показан автомобиль с левосторонним рулевым управлением, автомобиль с правосторонним рулевым управлением имеет аналогичное устройство.
18.
19. Снимите оба центральных нижних воздуховода с корпуса отопителя.
20. Отсоедините радиатор дополнительного электрического отопителя.

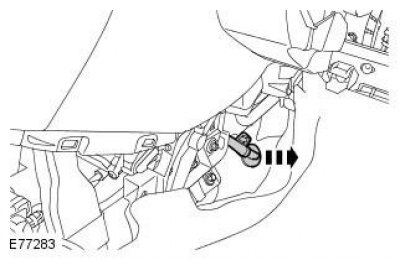

21. Отсоедините дренажный трубопровод от корпуса отопителя.

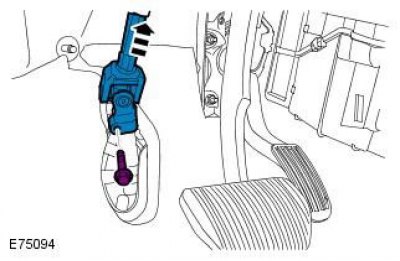

22. Отсоедините нижний вал рулевой колонки от рулевой колонки.

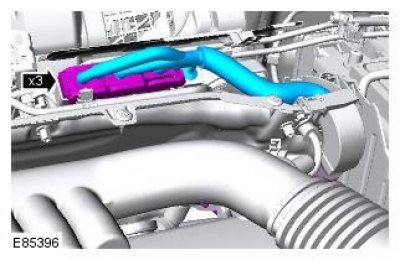

23. Рассоедините электрические разъемы ЕСМ.
24. Снимите кронштейн ЕСМ в сборе.

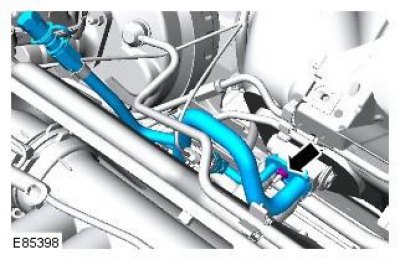

25. Отсоедините трубопроводы кондиционера от TXV.
26.
- Для сведения к минимуму потерь охлаждающей жидкости пережмите шланги.
- Поверните наружное кольцо против часовой стрелки и отсоедините шланг.
27.

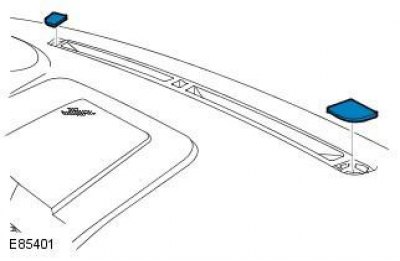

28. Снимите внешнюю отделку обогревателя ветрового стекла.

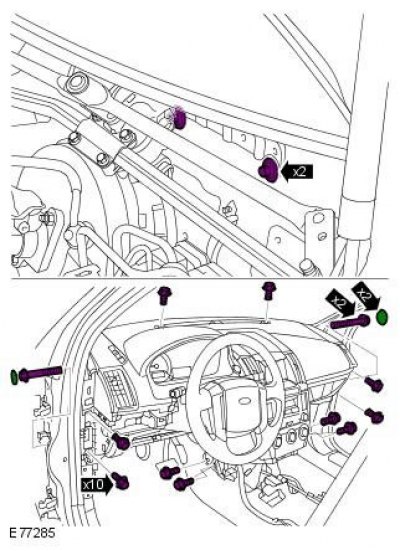

29.
- Снимите крышки болтов стойки "А".
- Защитите окружающие элементы кузова и выверните 2 боковых крепежных болта.
- Выверните 10 болтов.
- Выкрутите 2 винта.
- Установите защитные кожухи на внутреннюю отделку.
- С посторонней помощью снимите панель приборов.
Установка
1. Вверните и затяните болты М8. Момент затяжки: 24 Nm
2. Вверните и затяните болты М12. Момент затяжки: 40 Nm
3. Вверните 2 винта.
4. Снимите защитную ленту и кожухи.
5. Установите крышки болтов.
6. Установите внешнюю отделку обогревателя ветрового стекла.
7. Вверните болт корпуса отопителя.
8. Установите впускной и выпускной шланги радиатора отопителя.
9. Снимите хомуты со шлангов охлаждающей жидкости.
10. Подсоедините трубопроводы кондиционера к TXV и затяните гайку М6. Момент затяжки: 10 Nm
11. Установите кронштейн ЕСМ в сборе и затяните гайки. Момент затяжки: 10 Nm
12. Состыкуйте электрические разъемы блока ЕСМ.
13. Присоедините нижний вал рулевой колонки и затяните болт. Момент затяжки: 25 Nm
14. Подсоедините дренажную трубку к корпусу отопителя.
15. Подсоедините радиатор дополнительного электрического отопителя.
16. Установите центральные нижние воздуховоды на корпус отопителя.
17. Установите набивку NVH.
18. Установите жгут электропроводки панели приборов.
19. Установите крышку доступа дополнительной распределительной коробки.
20. Закрепите жгут электропроводки панели приборов на трансмиссионном туннеле.
21. Закрепите и затяните провод массы. Момент затяжки: 10 Nm
22. Подсоедините жгут электропроводки кузова к панели приборов.
23. Установите выступающие секции напольной консоли.
24. Установите опорный кронштейн рычага селектора.
25. Установите рычаг селектора коробки передач. Обратитесь к процедуре: Узел селектора в сборе (307-05 Наружные органы управления автоматической коробкой передач/ коробкой передач в блоке с ведущим мостом, Снятие и установка).
26. Установите левое переднее сиденье. Обратитесь к процедуре: Переднее сиденье (501-10 Сиденье, Снятие и установка).
27. Установите обе панели отделки переднего дверного проема. Обратитесь к процедуре: Панель отделки переднего дверного проема (501-05 Отделка салона, Снятие и установка).
28. Закрепите обе панели отделки накладки порога.
29. Установите центральные панели отделки стойки "А".
30. Установите верхние панели отделки обеих стоек "А". Обратитесь к процедуре: Панель отделки стойки (501-05 Отделка салона, Снятие и установка).
31. Установите обе передние двери в сборе. Обратитесь к процедуре: Передняя дверь (501-03 Запираемые элементы кузова, Снятие и установка).
32. Заправьте систему кондиционирования (A/C). Обратитесь к процедуре: Утилизация хладагента, вакуумирование и заправка системы воздушного кондиционирования (A/C) (412-00 Система климат-контроля – Общие сведения, Общие процедуры).
33. Установите электродвигатель очистителя лобового стекла. Обратитесь к процедуре: Электродвигатель очистителя лобового стекла (501-16 Стеклоочистители и стеклоомыватели, Снятие и установка).
34. Подсоедините провод массы к аккумуляторной батарее. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).
35. Проверьте уровень охлаждающей жидкости и при необходимости долейте.
