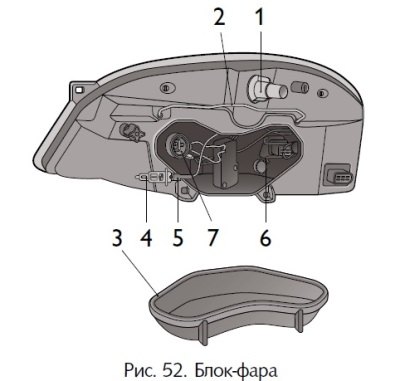

Внимание. Для нормальной работы системы освещения и сигнализации применяйте лампы, указанные в приложении 2. Перед заменой ламп в блок-фаре снимите защитную крышку 3, рис. 52, которая фиксируется проволочным держателем 2. Для замены лампы ближнего или дальнего света снимите колодку 5, выведите из пазов усики пружинной защелки 6 и извлеките лампу 4.
Чтобы заменить лампу указателя поворота поверните патрон 1 против часовой стрелки и выньте его из гнезда, поверните и извлеките лампу. Для замены лампы габаритного света необходимо демонтировать колодку 5 ближнего света фар, вытянуть патрон с лампой из блок-фары, извлечь лампу.

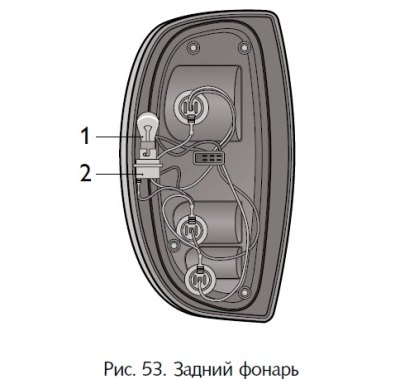

Замену ламп в заднем фонаре проводите со стороны багажного отделения, предварительно открыв клапан в обивке боковины багажного отделения. Для доступа к перегоревшей лампе 1, рис. 53, поверните патрон 2 против часовой стрелки и выньте его в сборе с лампой. Чтобы вынуть лампу из патрона, нажмите на лампу и поверните ее против часовой стрелки.

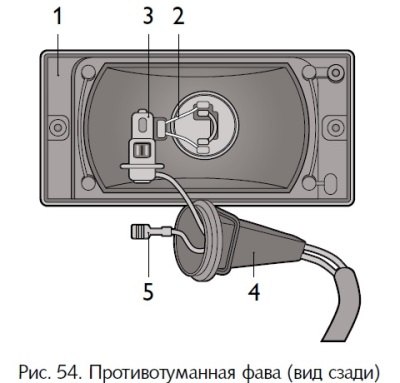

В противотуманной фаре 1, рис. 54, перегоревшую лампу меняйте, предварительно сняв фару с автомобиля. Чтобы извлечь лампу 3, снимите защитный резиновый кожух 4 и выведите из пазов усики пружинной защелки 2. Для удобства демонтажа лампы предварительно снимите с нее колодку 5.

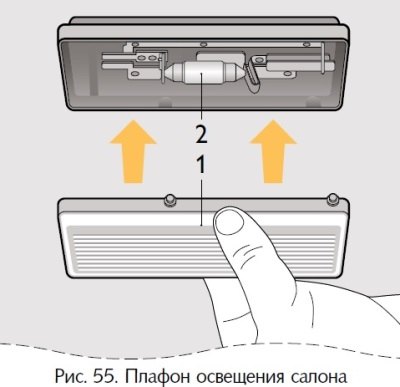

В плафоне освещения салона, рис. 55, перегоревшую лампу 2 меняйте, сняв рассеиватель 1, для чего нажмите пальцами по центру рассеивателя и потяните его вниз. Лампа удерживается в плафоне пружинными контактами.

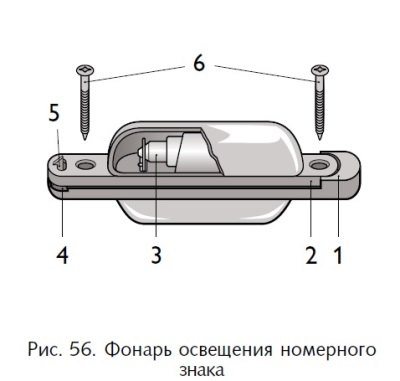

Перегоревшую лампу 3, рис. 56, в фонаре освещения номерного знака меняйте только после его снятия с автомобиля, для чего отверните винты 6, вставьте отвертку в паз 4, нажмите пальцем к центру защелку 5 и отверткой аккуратно снимите рассеиватель 2. Лампа в корпусе 1 удерживается пружинными контактами.

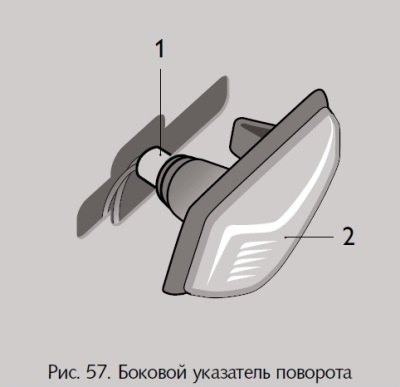

Для замены лампы в боковом указателе поворотов, рис. 57, снимите его с автомобиля. В гнезде указатель удерживается пружинными фиксаторами. Затем снимите защитный резиновый колпачок 1, выньте патрон в сборе с лампой из корпуса 2 и извлеките лампу.
Материал заимствован у портала: www.Autoinstruction.ru

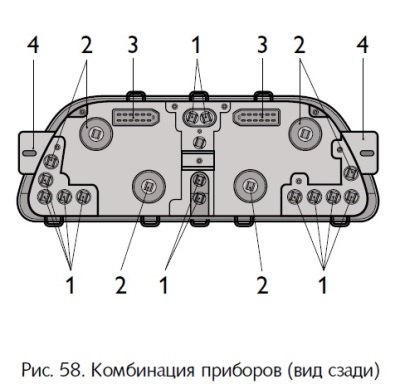

Для замены контрольных ламп 1 и ламп освещения 2 в комбинации приборов, рис. 58, снимите щиток и отверните винты крепления. Затем потяните комбинацию приборов на себя и отсоедините жгуты проводов от колодок 3. Лампу, подлежащую замене, поверните против часовой стрелки и выньте из гнезда.
Чтобы заменить перегоревшую лампу в плафоне индивидуальной подсветки, необходимо демонтировать его выключатель. Для этого сожмите выключатель с боков, выведите из зацепления выступы оси с отверстиями в неподвижной части плафона и затем потяните выключатель вниз. Для замены лампы в фонаре освещения вещевого ящика извлеките его из гнезда, аккуратно поддев его сверху отверткой. Снимите основание в фонаре нажатием на защелку, замените перегоревшую лампу. Замена лампы в плафоне освещения багажника производится аналогично замене лампы в фонаре освещения вещевого ящика.
