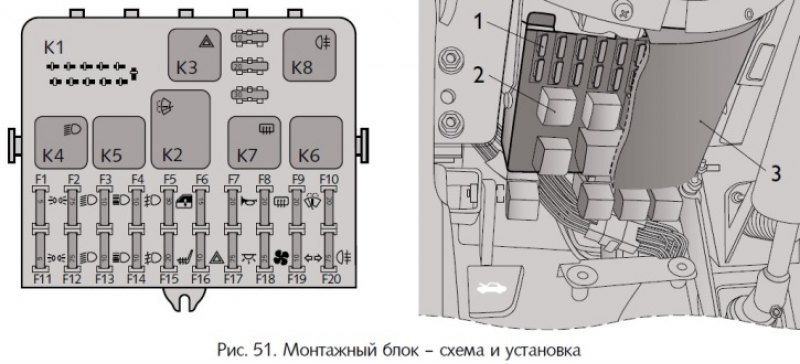

Монтажный блок с предохранителями 1, рис. 51, и реле 2 крепится на специальных кронштейнах слева от рулевой колонки и закрывается снизу крышкой 3. Для доступа к монтажному блоку снимите его крышку, для чего отверните саморезы. Неисправный предохранитель определяется по вышедшим из строя цепям, защищаемым этим предохранителем, в соответствии с таблицей 3. Сила тока, на которую рассчитан предохранитель, указана на его лицевой части, а номер предохранителя нанесен на корпусе монтажного блока. Новый предохранитель должен иметь ту же маркировку по току, что и заменяемый.
Схема размещения реле и предохранителей приведена на рисунке 51. Компоновка блока, установленного на Вашем автомобиле, может отличаться от показанной на рисунке 51.
Внимание. Категорически запрещается установка самодельной перемычки или предохранителя другого номинала взамен перегоревшего.
В случае повторного выхода из строя предохранителя для выяснения и устранения причин, вызвавших его оплавление, Вам необходимо обратиться к дилеру ЗАО «Джи Эм - АВТОВАЗ».
Дополнительно под панелью приборов со стороны пассажира располагаются блоки реле с предохранителями, которые защищают элементы систем впрыска. Предохранители имеют номинал по току 15 А. Два предохранителя на 50 А защищают цепи электровентиляторов системы охлаждения.
Плавкими предохранителями не защищаются электрические цепи зажигания, пуска двигателя, генератора, реле ближнего света фар, реле дальнего света фар.

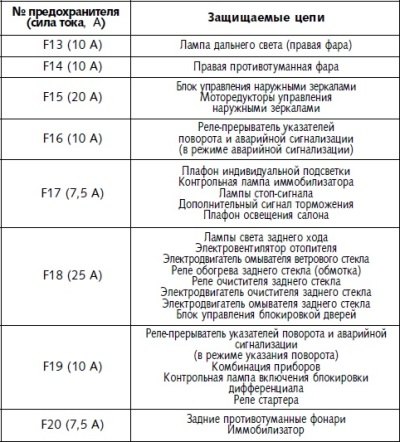

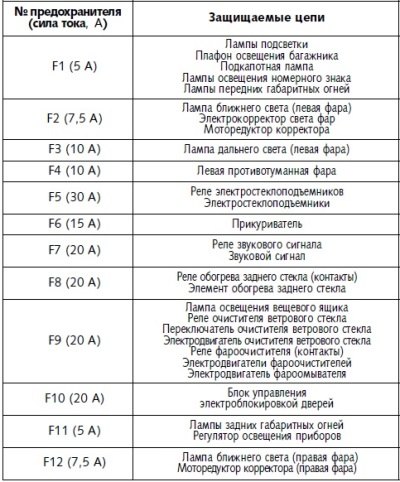

Таблица 3. Цепи, защищаемые плавкими предохранителями
