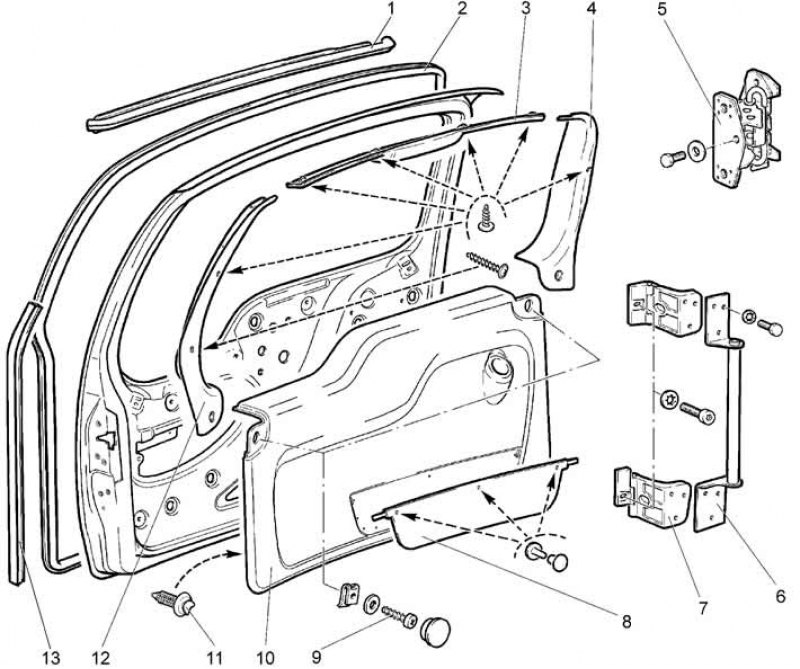

Рис. 8-49. Снятие обивок двери задка: 1 - верхний уплотнитель двери задка; 2 - уплотнитель проема двери задка; 3 - верхняя обивка двери задка; 4 - левая верхняя обивка двери задка; 5 - ограничитель двери задка; 6 - соединитель петель; 7 - нижняя петля двери задка; 8 - карман обивки; 9 - винт; 10 - обивка двери задка; 11 - кнопка; 12 - правая верхняя обивка двери задка; 13 - уплотнитель зоны замка.
Отсоедините минусовую клемму от аккумуляторной батареи. Снимите защитный колпак с запасного колеса. Торцовым ключом открутите три гайки и снимите запасное колесо.
Отверните четыре гайки крепления кронштейна запасного колеса и снимите кронштейн. Снимите рычаг стеклоочистителя двери задка.
Откройте дверь задка. Отверните крышку и снимите облицовку горловины бачка омывателя стекла.
Отверните четыре самонарезающих винта и снимите верхнюю среднюю обивку 3 двери задка.
Снимите две облицовки, выкрутите два винта 9, снимите левую 4 и правую 12 обивки двери задка.
Снимите обивку 10 двери задка, преодолевая усилие пластмассовых кнопок 11.
Отсоедините колодку (см. рис. 8-50) жгута проводов моторедуктора 8 стеклоочистителя. Отверните три гайки с шайбами и снимите моторедуктор.

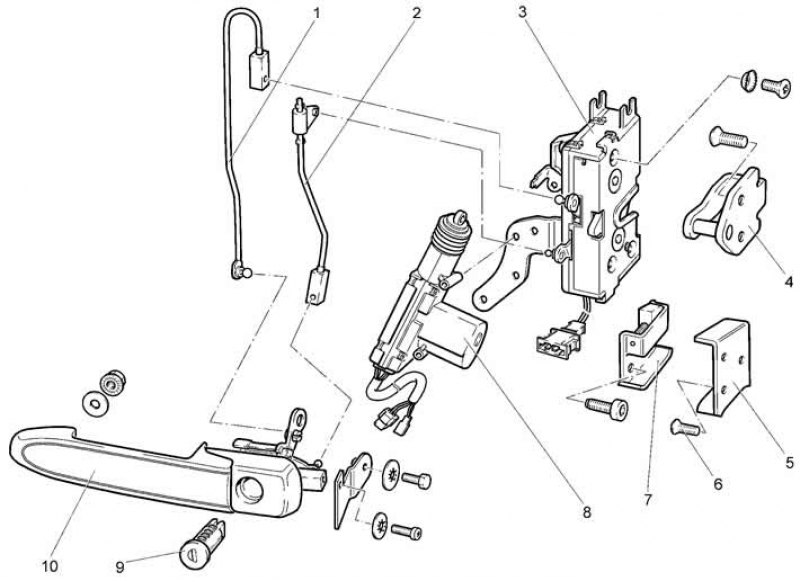

Рис. 8-50. Снятие механизмов двери задка: 1 - тяга ручки двери задка; 2 - тяга выключателя замка двери; 3 - замок двери задка; 4 - фиксатор замка; 5 - гнездо шипа двери задка; 6 - винт; 7 - шип двери задка; 8 - моторедуктор замка двери задка; 9 - цилиндр замка; 10 - наружная ручка двери.
Снимите жиклер омывателя стекла.
Отсоедините от замка 3 тягу 1 наружной ручки 10 и тягу 2 выключателя 9 замка.
Текст предоставлен порталом: AutoInstruction.ru
Отверните гайку и болт крепления наружной ручки двери задка и снимите ручку.
Отверните три винта и снимите замок 3 двери.
Отверните два винта и снимите шип 7 двери задка.
Отверните четыре болта крепления ограничителя 5 (см. рис. 8-49) открывания двери задка и снимите ограничитель.
Сборку двери задка выполняйте в последовательности обратной разборке.
Смажьте трущиеся поверхности замка, петель, фиксатора и ограничителя открывания двери смазкой «Литол-24».
Отрегулируйте работу замка и направление струи омывающей жидкости жиклера стеклоомывателя.
