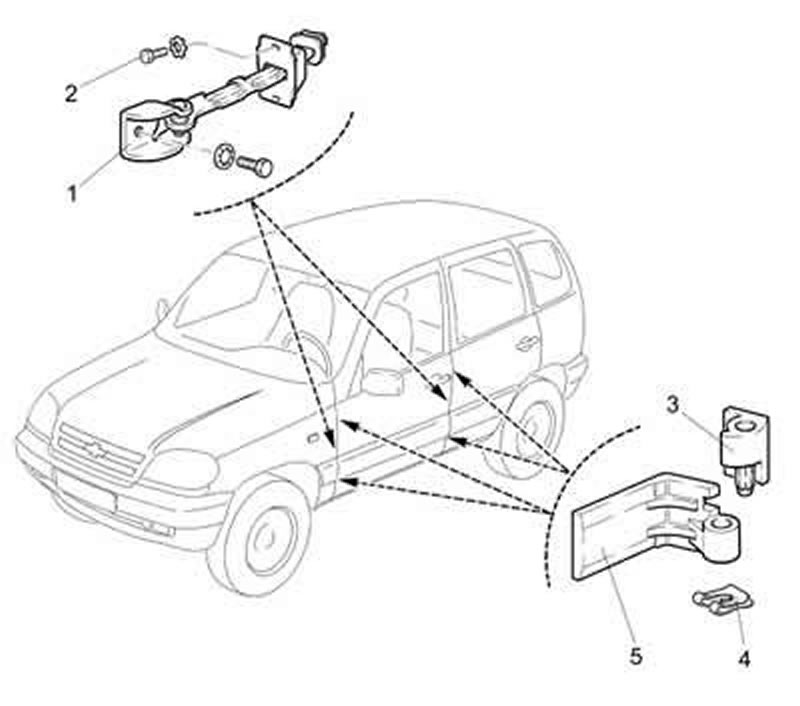

Рис. 8-39. Снятие дверей: 1 - ограничитель открывания двери; 2 - болт; 3 - петля подвижная левая; 4 - скоба стопорная; 5 - петля неподвижная.
Сожмите выступы фиксатора и извлеките кнопку 4 (см. рис. 8-43) выключения блокировки замка двери.
Извлеките три клавишных переключателя на левой двери и один на правой, разъедините штекерные колодки, снимите заглушки 5 (рис. 8-41), отверните винты 3 и 4 крепления ручки 10 подлокотника двери 12, снимите ручку подлокотника и облицовку бокового зеркала.
Отверните винт крепления облицовки 1, сдвиньте ее назад и снимите облицовку внутренней ручки 2 открывания двери.
Отверните три самонарезающих винта 6 (см. рис. 8-40) и снимите карман 9 обивки передней двери.

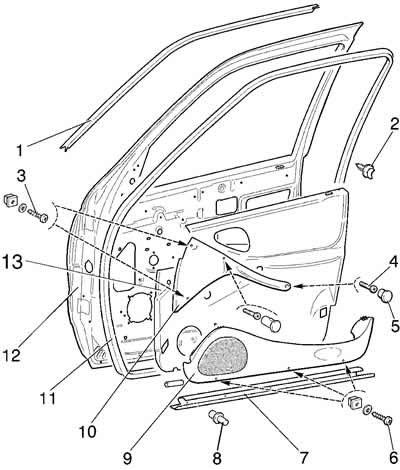

Рис. 8-40. Снятие обивки передней двери: 1 - верхний уплотнитель проема передней двери; 2 - кнопка; 3 - винт; 4 - винт; 5 - заглушка; 6 - винт; 7 - уплотнитель порога; 8 - пистон; 9 - карман обивки двери; 10 - ручка подлокотника; 11 - уплотнитель проема двери; 12 - передняя дверь; 13 - обивка передней двери.

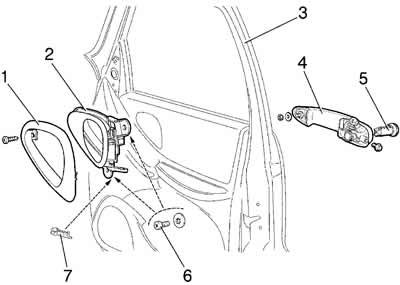

Рис. 8-41. Снятие ручек передней двери: 1 - облицовка внутренней ручки двери; 2 - внутренняя ручка двери; 3 - передняя дверь; 4 - наружная ручка передней двери; 5 - цилиндр замка; 6 - винт; 7 - скоба.
Отверните два винта, отожмите отверткой кнопку 2 и снимите обивку 13.
Отсоедините штекерные колодки жгутов проводов моторедуктора наружного зеркала и проводов передней двери.
Отверните три винта 12 (см. рис. 8-52) и снимите наружное зеркало.
Снимите наружные нижний и верхний уплотнители опускного стекла.
Временно установите клавишные переключатели, подсоедините клемму «минус» к аккумуляторной батарее, поднимите опускное стекло.
Снимите клавишные переключатели и отсоедините клемму «минус» от аккумуляторной батареи.
Отверните болт и снимите направляющую 1 (рис. 8-42) опускного стекла в сборе с уплотнителем 2.

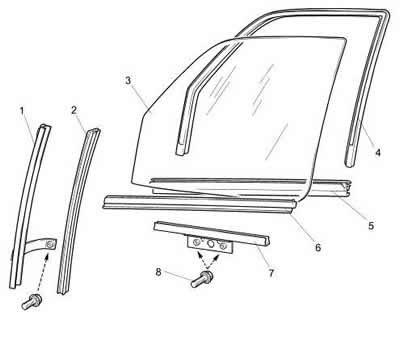

Рис. 8-42. Снятие переднего опускного стекла: 1 - направляющая передняя правая; 2 - уплотнитель нижний; 3 - опускное стекло; 4 - уплотнитель верхний; 5 - уплотнитель внутренний; 6 - уплотнитель наружный; 7 - обойма опускного стекла; 8 - болт.
Информация представлена на сайте: AutoInstruction.ru
Через проемы во внутренней панели двери отверните два болта 8 крепления обоймы 7 опускного стекла 3 к стеклоподъемнику и выньте стекло из полости двери.
Отсоедините колодку 10 (рис. 8-44) жгута проводов моторедуктора 9 стеклоподъемника от колодки жгута проводов боковых дверей.
Отверните четыре гайки 5 крепления стеклоподъемника и извлеките его в сборе с моторедуктором через проем во внутренней панели двери.
Отверните два винта 6 (см. рис. 8-41) крепления внутренней ручки 2 привода замка двери, отсоедините тягу 1 (см. рис. 8-43) и снимите ручку.
Отсоедините от замка 9 тяги 5 и 7 наружной ручки.
Отверните гайку и болт и снимите ручку 4 (см. рис. 8-41) в сборе с тягами 5 и 7 (см. рис. 814).
Отверните три винта и снимите замок 9 (см. рис. 8-43) в сборе с тягами 1 и 2.

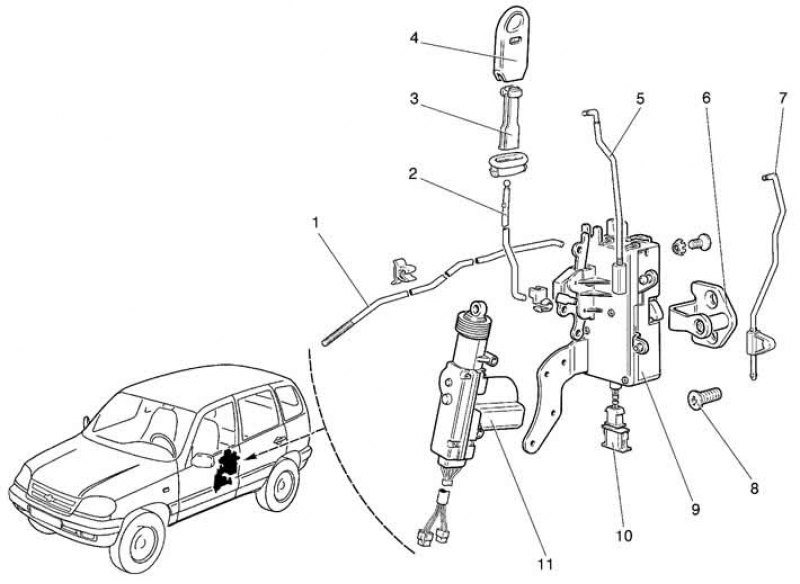

Рис. 8-43. Механизм блокировки передней двери: 1 - тяга внутреннего привода замка; 2 - тяга кнопки; 3 - вставка кнопки; 4 - кнопка выключения замка двери; 5 - тяга наружной ручки; 6 - фиксатор замка; 7 - тяга выключения замка; 8 - винт крепления фиксатора; 9 - замок передней двери; 10 - электроразъем моторедуктора; 11 - моторедуктор.

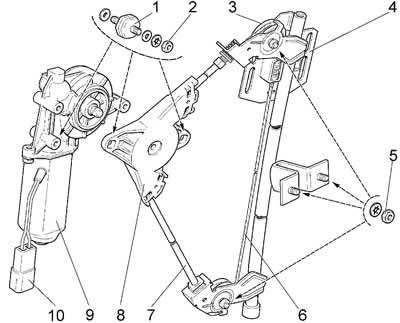

Рис. 8-44. Стеклоподъемник передней дверей: 1 - опора; 2 - гайка; 3 - ролик; 4 - пластина крепления опускного стекла; 5 - гайка; 6 - трос; 7 - оболочка троса; 8 - механизм стеклоподъемника; 9 - моторедуктор стеклоподъемника; 10 - электроразъем моторедуктора.
Отверните три болта крепления ограничителя открытия двери и снимите его.
Извлеките из полости двери жгут проводов.
