Основным показателем для определения исправности системы питания двигателя является давление топлива в топливной рампе.
При недостаточном давлении топлива возможны следующие неисправности:
- неустойчивая работа двигателя;
- остановка двигателя на холостом ходу;
- повышенная или пониженная частота вращения коленчатого вала на холостом ходу;
- недостаточная приемистость автомобиля (двигатель не развивает полной мощности);
- рывки и провалы в работе двигателя при движении автомобиля.
Для начала рекомендуем проверить надежность электрических контактов в колодках жгутов проводов узлов системы впрыска, отвечающих за подачу топлива (топливный насос, форсунки).

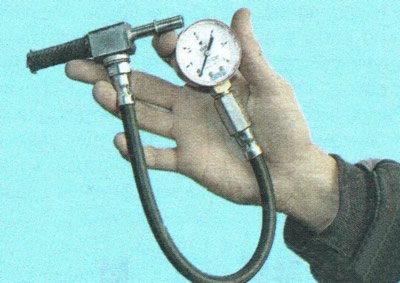

Проверить давление топлива в системе питания можно только манометром со шлангом и переходником для подключения к топливной рампе. Причем подключить манометр к топливной рампе можно двумя способами:или в разрыв топливоподводящего трубопровода, отсоединив его от штуцера рампы...

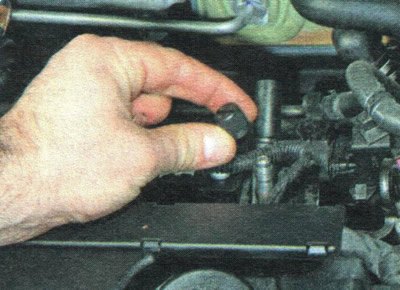

...или к специальному диагностическому штуцеру, конструкция которого аналогична конструкции вентиля шины. В связи с тем, что подключение к диагностическому штуцеру не требует пояснений (всего лишь надо, чтобы наконечник шланга манометра был аналогичен наконечнику шланга шинного насоса), в данном подразделе описано подключение манометра в разрыв топливоподводящего трубопровода как более трудоемкое и требующее выполнения дополнительных операций.
1. Включите зажигание и прислушайтесь - вы должны услышать звук работы электробензонасоса в течение нескольких секунд. Если звук работы электробензонасоса не слышен, проверьте электрическую цепь питания насоса.
Примечание: Если вы включали зажигание три раза без попытки пуска двигателя и в очередной раз электробензонасос не начал работать, это не является признаком неисправности. Он включится одновременно с началом пуска двигателя стартером.
2. Снизьте давление в системе питания (см. «Снижение давления в системе питания»).
3. Сдвиньте фиксатор наконечника шланга топливоподающей магистрали, присоединенного к компенсатору пульсаций топлива.

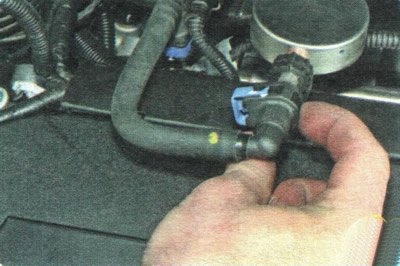

4. Нажмите на кнопку фиксатора...

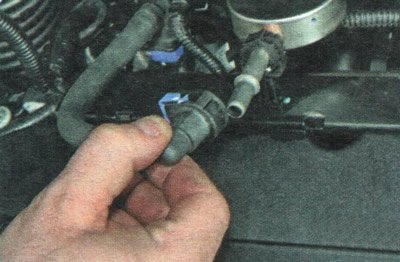

5. ...и отсоедините наконечник шланга от штуцера компенсатора пульсаций топлива.
Примечание: При снятии шланга может вытечь немного топлива. Вытрите его ветошью.
6. Для проверки давления топлива подключите в разрыв между топливным шлангом и штуцером компенсатора пульсаций топлива манометр с пределом измерений не менее 500 кПа.
7. Пустите двигатель. При работающем на холостом ходу двигателе давление в магистрали должно быть около 380 кПа.
Возможны следующие причины снижения давления топлива:

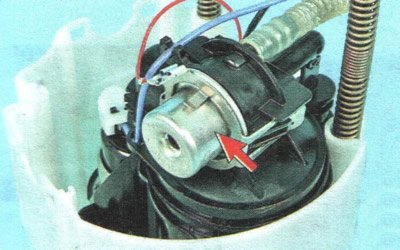

- неисправен регулятор давления топлива (установлен в топливном модуле);
- засорен топливный фильтр (установлен в топливном модуле);

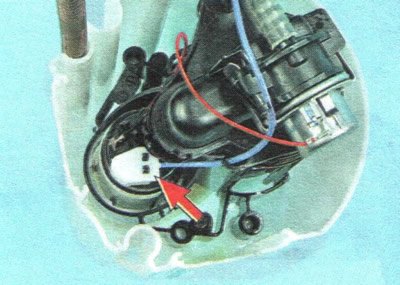

- неисправен топливный насос.
8. Остановите двигатель и снизьте давление в системе питания (см. «Снижение давления в системе питания»).
9. Подсоедините топливный шланг к компенсатору пульсаций топлива.
