Для выполнения работы потребуются смотровая канава или эстакада, приспособление для вывешивания силового агрегата (см. «Механическая коробка передач — снятие и установка»).
Рекомендация. Выполнение данной операции достаточно трудоемко и требует наличия определенных навыков и оборудования, поэтому если нет уверенности в собственных силах, лучше доверить выполнение работы специализированной станции технического обслуживания. Коробка передач весит около 30 кг, поэтому работать следует с помощником либо используя регулируемый упор или подъемное устройство с соответствующей грузоподъемностью.
Последовательность выполнения
1. Устанавливаем автомобиль на смотровую канаву или эстакаду (см. «Подготовка автомобиля к техническому обслуживанию или ремонту»).
2. Снимаем аккумуляторную батарею (см. «Аккумуляторная батарея — снятие и установка»).
3. Снимаем воздушный фильтр (см. «Воздушный фильтр — снятие и установка»).
4. Снимаем полку аккумуляторной батареи (см. «Замена левой опоры»).

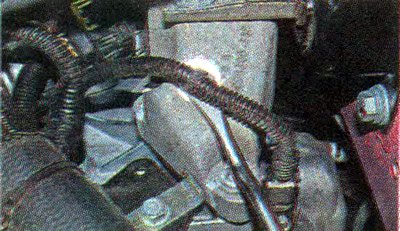

5. Съемником отсоединяем держатель жгута проводов от кронштейна левой опоры силового агрегата.

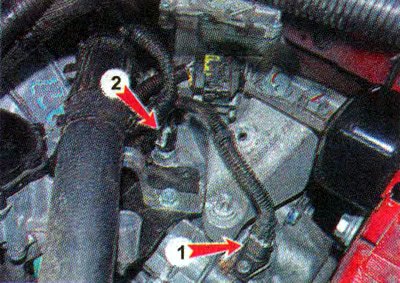

6. Отсоединяем колодки жгутов проводов от выключателя фонарей заднего хода 1 и датчика скорости вращения вала коробки передач 2.

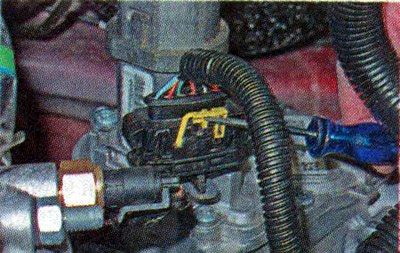

7. Поддев отверткой фиксатор...

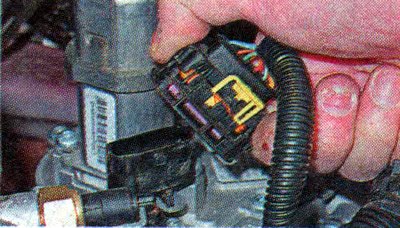

...отсоединяем колодки жгутов проводов от электропривода выбора передач.

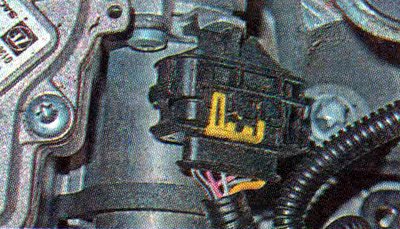

8. Аналогично отсоединяем колодку проводов от электропривода включения передач.

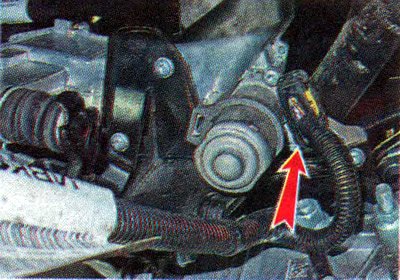

9. Аналогично отсоединяем колодку проводов от электропривода выключения сцепления.
10. Снимаем брызговик двигателя (см. «Брызговик двигателя — снятие и установка»).

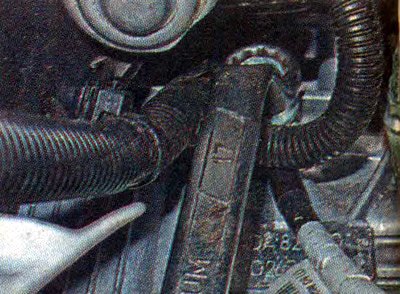

11. Ключом на 17 мм отворачиваем гайку крепления провода «масса».
...и отсоединяем провод.
12. Снимаем стартер (см. «Стартер — снятие и установка»).
13. Отводим жгут проводов в сторону.
14. Ослабляем затяжку гаек ступиц передних колес (см. «Приводы передних колес — снятие и установка»).
15. Вывешиваем переднюю часть автомобиля и снимаем передние колеса (см. «Замена колеса»).
16. Сливаем масло из коробки передач (см. «Автоматизированная коробка передач — замена масла»).
17. Снимаем передний подкрылок с левой стороны автомобиля (см. «Передней подкрылок — снятие и установка»).
Источник материала этот сайт Autoinstruction.ru
18. Подвешиваем силовой агрегат на специальном приспособлении и разгружаем левую опору.

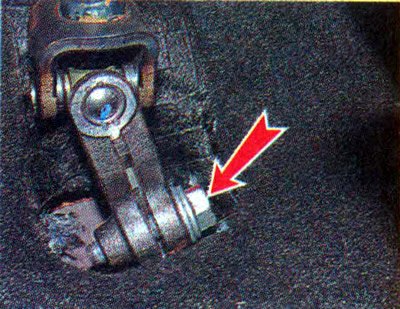

19. В салоне автомобиля отвернув стяжной болт, отсоединяем кардан рулевой колонки от вала рулевого механизма.
20. Снимаем стойки стабилизатора поперечной устойчивости передней подвески (см. «Стойка стабилизатора поперечной устойчивости — замена»).
21. Снимаем заднюю опору силового агрегата (см. «Замена задней опоры»).
22. Отсоединяем пальцы шаровых опор рычагов от поворотных кулаков и снимаем продольные балки переднего подрамника (см. «Рычаг передней подвески — снятие и установка»).

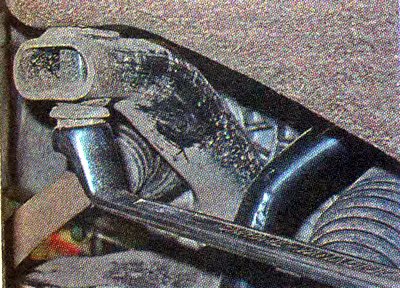

23. Подставляем под подрамник упор, регулируемый по высоте. Торцовым или накидным ключом на 18 мм отворачиваем по одному болту с каждой стороны переднего...

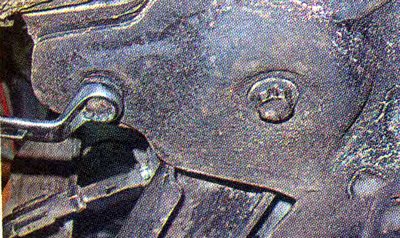

...и заднего крепления переднего подрамника.
24. Снимаем передний подрамник вместе с рулевым механизмом и стабилизатором поперечной подвески.
25. Снимаем приводы передних колес (см. «Приводы передних колес — снятие и установка»).
26. Чтобы в коробку передач не попала грязь, закрываем отверстие левого привода чистой ветошью.
27. Отворачиваем болты крепления коробки передач к блоку цилиндров.
Замечание. Дальнейшую работу выполняем с помощником или устанавливаем под коробку передач регулируемый упор.
28. Снимаем левую опору силового агрегата (см. «Опоры силового агрегата — замена»).
29. Покачивая коробку передач из стороны в сторону, снимаем ее с направляющих втулок и аккуратно выводим первичный вал из отверстия ведомого диска и корзины сцепления. Осторожно опускаем коробку передач на пол.
Предупреждение! При снятии коробки передач не опирайте ее первичный вал на диафрагменную пружину сцепления, это может привести к повреждению сцепления.
30. Устанавливаем коробку передач в обратной последовательности, предварительно нанеся пластичную смазку на шлицы первичного вала коробки.
31. Болты и гайки крепления затягиваем предписанными моментами (см. табл. 10.3.2.).
32. Заливаем трансмиссионное масло в коробку передач (см. «Автоматизированная коробка передач — замена масла»).
