Для выполнения работы потребуются смотровая канава или эстакада, приспособление для вывешивания силового агрегата.
Рекомендация. Выполнение данной операции достаточно трудоемко и требует наличия определенных навыков и оборудования, поэтому если нет уверенности в собственных силах, лучше доверить выполнение работы специализированной станции технического обслуживания. Коробка передач весит около 30 кг, поэтому работать следует с помощником либо используя регулируемый упор или подъемное устройство с соответствующей грузоподъемностью.
Снятие
I. Устанавливаем автомобиль на смотровую канаву или эстакаду и подготавливаем его к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).
2. Снимаем аккумуляторную батарею (см. «Аккумуляторная батарея — снятие и установка»).
3. Снимаем корпус воздушного фильтра (см. «Воздушный фильтр — снятие и установка»).
4. Снимаем полку аккумуляторной батареи.
5. Быстросъемным зажимом пережимаем шланг подвода тормозной жидкости к главному цилиндру сцепления. Отсоединяем трубку гидропривода выключения сцепления от рабочего цилиндра сцепления (см. «Гидропривод выключения сцепления — прокачка») и сливаем с нее жидкость в емкость.

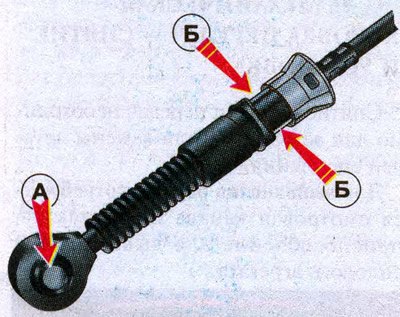

6. Нажимая фиксатор А, отсоединяем наконечник тяги от механизма переключения передач. Выводим фиксатор Б оболочки троса из кронштейна крепления. Аналогично отсоединяем второй трос механизма переключения передач.
7. Ослабляем затяжку гаек ступиц передних колес (см. «Приводы передних колес — снятие и установка»).
8. Вывешиваем переднюю часть автомобиля и снимаем передние колеса (см. «Замена колеса»).
9. Сливаем масло из коробки передач (см. «Механическая коробка передач — замена трансмиссионного масла»).
10. Снимаем передний подкрылок с левой стороны автомобиля (см. «Передний подкрылок — снятие и установка»).
11. Подвешиваем силовой агрегат на специальном приспособлении и разгружаем левую опору.
12. Снимаем стартер (см. «Стартер — снятие и установка»), устанавливаем на место опорный кронштейн впускного трубопровода и наживляем гайки его крепления.
13. В салоне автомобиля отвернув стяжной болт, отсоединяем кардан рулевой колонки от вала рулевого механизма.
14. Ключом на 18 мм отворачиваем правый болт крепления рулевого механизма.
[Источник расположен на веб-ресурсе: www.AutoInstruction.ru]
15. Снимаем стойки стабилизатора поперечной устойчивости передней подвески (см. «Стойка стабилизатора поперечной устойчивости — замена»).
16. Снимаем заднюю опору силового агрегата (см. «Замена задней опоры»).
17. Отсоединяем пальцы шаровых опор рычагов от поворотных кулаков и снимаем продольные балки переднего подрамника (см. «Рычаг передней подвески — замена»).
18. Подставляем под подрамник упор, регулируемый по высоте. Торцовым или накидным ключом на 18 мм отворачиваем четыре болта крепления переднего подрамника.
19. Снимаем передний подрамник вместе с рулевым механизмом и стабилизатором поперечной подвески.
20. Снимаем приводы передних колес (см. «Приводы передних колес — снятие и установка»).
21. Чтобы в коробку передач не попала грязь, закрываем отверстие левого привода чистой ветошью.
22. Ключом на 13 мм отворачиваем болта крепления наконечника провода «масса» и отсоединяем провод от коробки передач.
23. Выводим жгут проводов из держателя на кронштейне коробки передач.
24. Разъединяем колодку жгута проводов датчика концентрации кислорода и отсоединяем колодку от кронштейна.
25. Выводим провод из держателя на коробке передач.
26. Отсоединяем колодку жгута проводов от выключателя фонарей заднего хода (см. «Выключатель фонарей света заднего хода — замена») и отсоединяем держатель жгута проводов от коробки передач.
27. Отводим жгут проводов в сторону.
28. Отворачиваем болты крепления коробки передач к блоку цилиндров.
Замечание. Дальнейшую работу выполняем с помощником или устанавливаем под коробку передач регулируемый упор.
29. Снимаем левую опору силового агрегата (см. «Опоры силового агрегата — замена»).
30. Немного опускаем силовой агрегат вниз, отводим коробку передач от двигателя под левый лонжерон и аккуратно опускаем коробку передач на пол.
Предупреждение! При снятии коробки передач не опирайте ее первичный вал на диафрагменную пружину сцепления, это может привести к повреждению сцепления.
31. Устанавливаем коробку передач в обратной последовательности.
32. Болты и гайки крепления затягиваем предписанными моментами (см. табл. 10.2.2.).
