См. также Дефекты водяного насоса (помпы).
Для 8кл. двигателя |
Для 16-кл. двигателя |

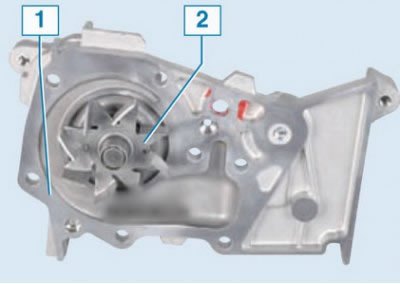

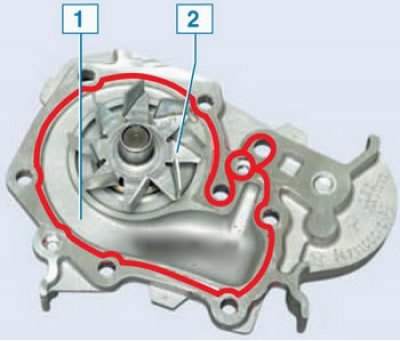

Насос охлаждающей жидкости: 1 – корпус; 2 – крыльчатка
Каталожные номера заменяемых деталей см. здесь и здесь (помпы двигателей 8-кл. и 16-кл. не взаимозаменяемы).
Снятие
Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом, выключить зажигание и отсоединить клемму провода "массы" от аккумуляторной батареи.
Снять защиту картера двигателя (см. тут).
Слить жидкость из системы охлаждения двигателя (см. выше).
Снять правое переднее колесо.
Снять ремень привода вспомогательного оборудования (см. тут).
Снять ремень привода ГРМ (см. тут).
Снять натяжной ролик привода ГРМ (см. там же).
Отвернуть болты 1, рисунки 13-9 и 13-10, крепления водяного насоса (головки сменные 8 и 10, удлинитель, ключ трещоточный).
Снять водяной насос 2.
Рисунок 13-9 - Снятие водяного насоса на автомобиле с двигателем К4М: 1 - болт крепления; 2 - водяной насос

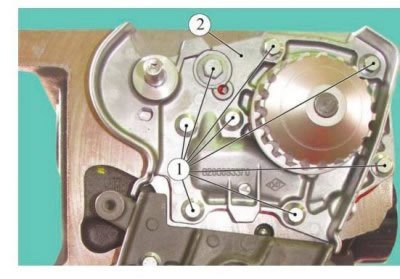

Рисунок 13-10 - Снятие водяного насоса на автомобиле с двигателем К7М: 1 - болт крепления; 2 - водяной насос
Для автомобилей с двигателем К7М
Снять прокладку водяного насоса. Прокладка водяного насоса подлежит замене.
Установка
Очистить привалочные поверхности водяного насоса и блока цилиндров от остатков прокладки и обезжирить.
Для автомобилей с двигателем К4М
Нанести клеевой состав (герметик) на водяной насос валиком шириной 0,6...1 мм в соответствии с рисунком 13-11 (клеевой состав, номер для запчастей 7711427907).
Рисунок 13-11 - Нанесение герметика на водяной насос двигателя К4М: 1 - водяной насос; 2 - герметик
Нанести одну - две капли состава "FRENETANCHE" на болты 1 и 4, рисунок 13-12, крепления водяного насоса.

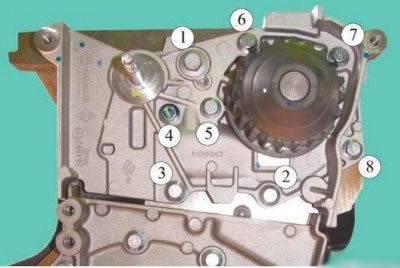

Рисунок 13-12 - Порядок затяжки болтов крепления водяного насоса двигателя К4М: 1...8 - болты крепления водяного насоса
Установить водяной насос.
Установить и затянуть требуемым моментом в установленном порядке в соответствии с рисунком 13-12 болты крепления водяного насоса (головки сменные 8 и 10, удлинитель, ключ трещоточный, ключ моментный):
- болт 1 (М8) крепления водяного насоса 27 Н·м (2,7 кгс·м);
- болты 2... 8 (Мб) крепления водяного насоса 10 Н·м (1,0 кгс·м).
Для автомобилей с двигателем К7М
Установить водяной насос с новой прокладкой.
Рисунок 13-13 - Порядок затяжки болтов крепления водяного насоса двигателя К7М: 1...8 - болты крепления водяного насоса
Установить и затянуть требуемым моментом в установленном порядке в соответствии с рисунком 13-13 болты крепления водяного насоса:
- болт 1 (М8) крепления водяного насоса 22 Н·м (2,2 кгс·м);
- болты 2...8 (Мб) крепления водяного насоса 11 Н·м (1,1 кгс·м).
Операции для всех комплектаций автомобилей
Установить натяжной ролик привода ГРМ.
Установить ремень привода ГРМ.
Установить ремень привода вспомогательного оборудования.
Установить правое переднее колесо.
Заполнить систему охлаждения двигателя (см. выше).
Установить защиту картера двигателя.
Присоединить клемму провода "массы" к аккумуляторной батарее.
Удалить воздух из системы охлаждения двигателя (см. выше).
