Примечание. каталожный номер радиатора и его креплений см. здесь.
См. также Замена радиатора кондиционера.
Радиатор: 1 – резиновая подушка нижнего крепления; 2 – отводящий патрубок; 3 – левый бачок; 4 – штифт верхнего крепления; 5 – подводящий патрубок; 6 – правый бачок
Резиновая подушка крепления радиатора

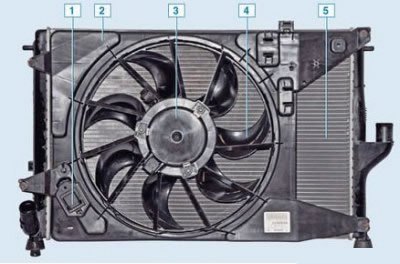

Радиатор в сборе с вентилятором: 1 – дополнительный резистор; 2 – кожух; 3 – электродвигатель; 4 – крыльчатка; 5 – радиатор
Дополнительный резистор вентилятора
Уход за радиатором
Наветренные поверхности радиатора могут загрязняться остатками насекомых, листьями и другими частицами через определенный период эксплуатации транспортного средства. В данном случае, блокировка будет влиять на работу кондиционера воздуха и системы охлаждения и может привести к неисправной работе кондиционера воздуха, а также перегрева системы охлаждения и т.д. Таким образом, рекомендуется чистить радиатор и конденсор.
Лицевая сторона поверхности радиатора должна чиститься раз в год. Вода или воздух под давлением может использоваться для очистки пластин радиатора и выдува остатков листьев и насекомых. Конденсор промывается методом прямого продувки через радиатор.
Давление воды и воздуха не должна превышать 150 кПа. Давление выше 150 кПа может нанести вред конденсору и пластинам радиатора.
Пластины радиатора должны поддерживаться в состоянии, что обеспечивает хорошую теплопередачу. их нельзя чистить щеткой. В противном случае повреждения пластин может привести к снижению уровня теплопередачи.
Ни в коем случае нельзя распылять воду на разогретый радиатор, потому что выделение при этом горячего пара может нанести вред. Применение воды для чистки может использоваться только в состоянии нерабочего или охлажденного двигателя.
Снятие
Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом, выключить зажигание и отсоединить клемму провода "массы" от аккумуляторной батареи.
Снять защиту картера двигателя (см. тут).
Снять передний бампер (см. тут).
Слить жидкость из системы охлаждения двигателя (см. тут).
Промыть систему охлаждения двигателя (см. там же).
Для автомобилей с гидроусилителем рулевого управления
Снять бачок 1, рисунок 13-4, насоса гидроусилителя рулевого управления с кронштейна крепления, не отсоединяя трубопроводов, и подвязать к двигателю.

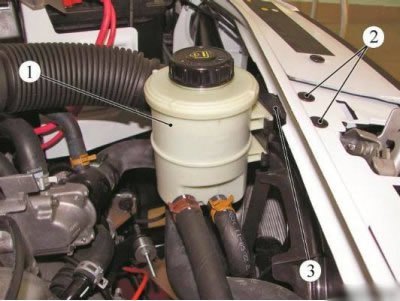

Рисунок 13-4 - Отсоединение бачка насоса гидроусилителя рулевого управления: 1 - бачок насоса гидроусилителя рулевого управления; 2 - винт крепления; 3 - кронштейн крепления бачка насоса гидроусилителя рулевого управления
Отвернуть два винта 2 и снять кронштейн 3 крепления бачка насоса гидроусилителя рулевого управления (отвертка с насадкой Torx Т30).
Операции для всех комплектаций автомобилей
Снять хомуты подводящего и отводящего шлангов радиатора системы охлаждения двигателя (приспособление для снятия упругих хомутов Mot. 1448).
Отсоединить подводящий и отводящий шланги радиатора системы охлаждения.
Для автомобилей с кондиционером

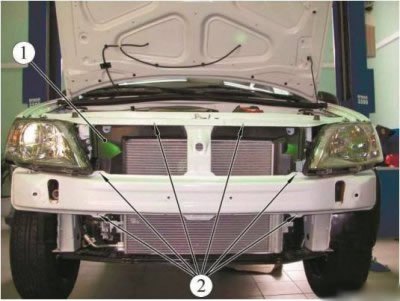

Рисунок 13-5 - Снятие воздухоотражателя: 1 - воздухоотражатель; 2 - винт крепления воздухоотражателя
Отсоединить жгут проводов от держателя на электровентиляторе.
Отсоединить трубопровод кондиционера от держателя на электровентиляторе.
Выверните два болта крепления конденсора (радиатора кондиционера) к радиатору системы охлаждения двигателя...
Отсоединить конденсор 2, рисунок 13-6, кондиционера от радиатора системы охлаждения двигателя (отвертка плоская).
Снять воздухоотражатель 1, рисунок 13-5.

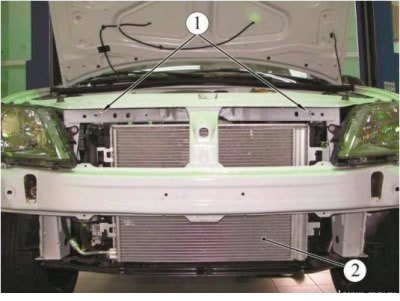

Рисунок 13-6 - Отсоединение конденсора кондиционера от радиатора системы охлаждения двигателя: 1 - болт крепления кронштейна радиатора; 2 - конденсор кондиционера
Закрепить конденсор кондиционера к верхней поперечине.
Операции для всех комплектаций автомобилей
Снять электровентилятор системы охлаждения двигателя (см.тут).
Отвернуть болты 1, рисунок 13-7, крепления кронштейна радиатора к кузову автомобиля (головка сменная 10, удлинитель, вороток трещоточный).
Снять кронштейны 2 крепления радиатора с радиатора системы охлаждения двигателя.
Извлечь радиатор 1, рисунок 13-8, системы охлаждения двигателя из крепления на подрамнике передней подвески и снять радиатор.
Рисунок 13-7 - Верхнее крепление радиатора системы охлаждения двигателя: 1 - болт крепления кронштейна радиатора; 2 - кронштейн крепления радиатора

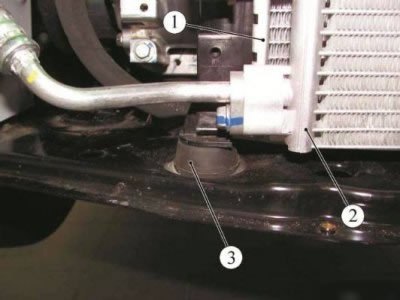

Рисунок 13-8 - Нижнее крепление радиатора системы охлаждения двигателя: 1 - радиатор системы охлаждения двигателя; 2 - конденсор кондиционера; 3 - нижнее крепление радиатора
На штифты в нижней части каждого бачка радиатора надеты резиновые подушки (опоры) радиатора. Снимите их. Сильно обжатые или затвердевшие подушки замените.
Установка
Установить радиатор системы охлаждения двигателя в нижние крепления на подрамнике передней подвески.
Установить кронштейны 2, рисунок 13-7, крепления радиатора на радиатор системы охлаждения.
Установить и затянуть болты 1 крепления кронштейна радиатора к кузову. Момент затяжки болтов крепления кронштейнов радиатора 8 Н·м (0,8 кгс·м) (головка сменная 10, удлинитель, вороток трещоточный, ключ моментный).
Установить электровентилятор системы охлаждения двигателя (см. ниже).
Присоединить подводящий и отводящий шланги к радиатору системы охлаждения.
Установить новые хомуты подводящего и отводящего шлангов радиатора (приспособление для снятия упругих хомутов Mot. 1448).
Для автомобилей с кондиционером
Установить и зафиксировать конденсор кондиционера на радиаторе системы охлаждения двигателя.
Установить воздухоотражатель 1, рисунок 13-5, и закрепить фиксаторами к кузову автомобиля (отвертка с насадкой Torx Т30).
Закрепить трубопровод гидроусилителя рулевого управления в держателе на электровентиляторе системы управления.
Присоединить жгут проводов к держателю на электровентиляторе.
Присоединить трубопровод кондиционера к держателю на электровентиляторе.
Для автомобилей с гидроусилителем рулевого управления
Оригинал опубликован на онлайн-портале [AutoInstruction.ru]
Установить кронштейн 3, рисунок 13-4, крепления бачка насоса гидроусилителя рулевого управления и закрепить двумя винтами 2 (отвертка с насадкой Torx ТЗ0).
Установить бачок 1 насоса гидроусилителя рулевого управления на кронштейн крепления.
Операции для всех комплектаций автомобилей
Заполнить систему охлаждения двигателя (см. выше).
Установить защиту картера двигателя.
Установить передний бампер.
Присоединить клемму провода "массы" к аккумуляторной батарее.
Удалить воздух из системы охлаждения двигателя (см. выше).
