Ремень привода вспомогательных агрегатов — замена (Lada Largus I)

Снятие

Операции общие для всех комплектаций автомобилей

Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом, выключить зажигание и отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).

Снять правое переднее колесо. Поднять автомобиль на высоту, удобную для выполнения работы.

Снять правую внутреннюю накладку и правый боковой грязезащитный щиток.

Для автомобилей с двигателем К7М без кондиционера и без гидроусилителя рулевого управления.

Перекусить ремень 1, рисунок 3-1 (кусачки).

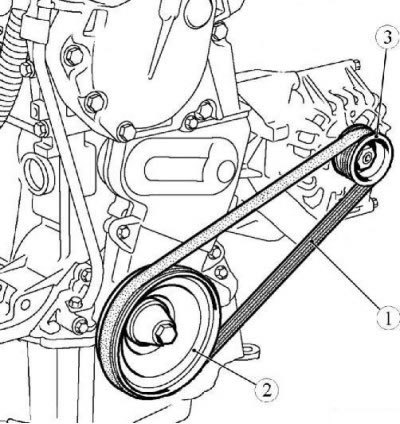

Рисунок 3-1 - Снятие ремня привода вспомогательных агрегатов на автомобиле с двигателем К7М без кондиционера и без гидроусилителя рулевого управления: 1 - ремень привода вспомогательных агрегатов; 2 - шкив коленчатого вала; 3 - шкив генератора

Для автомобилей с двигателем К7М без кондиционера с гидроусилителем рулевого управления

Отвернуть на 3...4 оборота регулировочный болт 1, рисунок 3-2 (головка сменная 10, удлинитель, ключ трещоточный).

Отвернуть болты 2 крепления натяжного ролика 3 и снять натяжной ролик (головка сменная 13, удлинитель, ключ трещоточный).

Снять ремень 4 привода вспомогательных агрегатов.

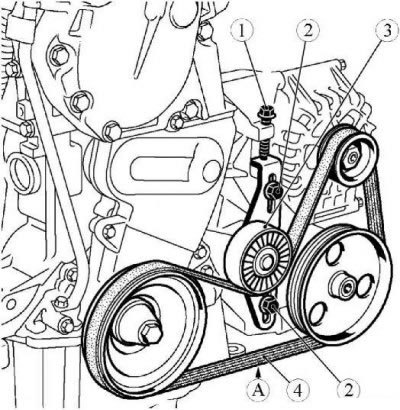

Рисунок 3-2 - Снятие ремня привода вспомогательных агрегатов на автомобиле с двигателем К7М без кондиционера с гидроусилителем рулевого управления: 1 - регулировочный болт; 2 - болт крепления натяжного ролика; 3 - натяжной ролик; 4 - ремень привода вспомогательных агрегатов; А - точка измерения

Для автомобилей с кондиционером и гидроусилителем рулевого управления

Повернуть автоматический натяжной ролик 1, рисунок 3-3, по часовой стрелке с помощью ключа 2 и ослабить натяжение ремня (ключ кольцевой 15).

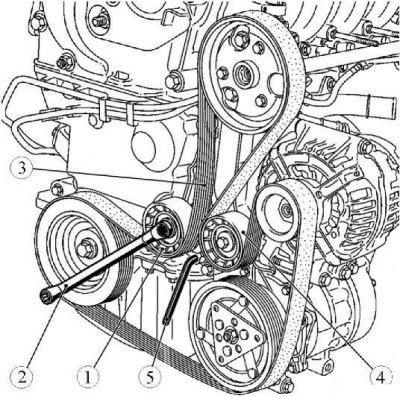

Рисунок 3-3 - Снятие ремня привода вспомогательных агрегатов на автомобиле с кондиционером и гидроусилителем рулевого управления: 1 - автоматический натяжной ролик; 2 - ключ кольцевой; 3 - ремень привода вспомогательных агрегатов; 4 - обводной ролик; 5 - ключ шестигранный 6

Заблокировать автоматический натяжной ролик ключом 5 (ключ шестигранный 6).

Снять ремень 3 привода вспомогательных агрегатов.

Отвернуть болт крепления автоматического натяжного ролика и снять автоматический натяжной ролик (головка сменная 16, удлинитель, ключ трещоточный).

Отвернуть болт крепления обводного ролика и снять обводной ролик 4 (головка сменная 16, удлинитель, ключ трещоточный).

Для автомобилей с двигателем К4М без кондиционера с гидроусилителем рулевого управления

Повернуть автоматический натяжной ролик 1, рисунок 3-4, по часовой стрелке с помощью ключа 2 и ослабить натяжение ремня (ключ кольцевой 16).

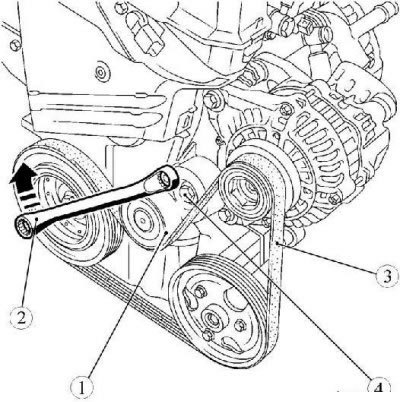

Рисунок 3-4 - Снятие ремня привода вспомогательных агрегатов на автомобиле с двигателем К4М без кондиционера с гидроусилителем рулевого управления: 1 - автоматический натяжной ролик; 2 - ключ кольцевой; 3 - ремень привода вспомогательных агрегатов; 4 - болт крепления автоматического натяжного ролика

Снять ремень 3 привода вспомогательных агрегатов.

Отвернуть болт 4 крепления автоматического натяжного ролика и снять автоматический натяжной ролик (головка сменная 16, удлинитель, ключ трещоточный).

Установка

Для автомобилей с двигателем К7М без кондиционера и без гидроусилителя рулевого управления.

Внимание. Ремень привода вспомогательных агрегатов подлежит обязательного замене.

Установить и зафиксировать на шкиве 2, рисунок 3-1, коленчатого вала приспособление для установки ремня привода вспомогательных агрегатов (приспособление 67.7834-9703).

Установить новый ремень 1 привода вспомогательных агрегатов и повернуть шкив коленчатого вала по часовой стрелке до полной установки ремня на шкиве коленчатого вала (головка сменная 18, удлинитель, вороток).

Для автомобилей с двигателем К7М без кондиционера с гидроусилителем рулевого управления

Внимание. Детали, подлежащие обязательной замене:

ремень привода вспомогательных агрегатов;

натяжной ролик.

Установить новый натяжной ролик 3, рисунок 3-2, и установить, не затягивая, болты 2 крепления натяжного ролика (головка сменная 10, удлинитель, ключ трещоточный).

Установить ремень 4 привода вспомогательных агрегатов.

Текст предоставлен порталом autoinstruction.ru

Натянуть ремень с помощью регулировочного болта 1 (головка сменная 10, удлинитель, ключ трещоточный).

Отрегулировать натяжение ремня (прибор Mot. 1505 или "LADAHOPMA - ПИНаР"). Замер проводить в точке А. Частота колебаний 204±5 Гц.

Повернуть коленчатый вал на два оборота по часовой стрелке для правильной установки ремня (головка сменная 18, удлинитель, вороток).

Проверить натяжение ремня, при необходимости отрегулировать (прибор Mot. 1505 или "LADAHOPMA - ПИНаР").

Затянуть болты крепления натяжного ролика. Момент затяжки 21 Н·м (2,1 кгс·м) (головка сменная 16, ключ моментный).

Для автомобилей с кондиционером и гидроусилителем рулевого управления

Внимание. Детали, подлежащие обязательной замене:

ремень привода вспомогательных агрегатов;
автоматический натяжной ролик;
обводной ролик.

Установить новый автоматический натяжной ролик 1, рисунок 3-3,. Момент затяжки болта крепления автоматического натяжного ролика 21 Н·м (2,1 кгс·м) (головка сменная 16, ключ моментный).

Установить новый обводной ролик 4. Момент затяжки болта крепления обводного ролика 21 Н·м (2,1 кгс·м) (головка сменная 16, ключ моментный).

Установить новый ремень 3 привода вспомогательных агрегатов.

Снять шестигранный ключ 5.

Повернуть коленчатый вал на два оборота по часовой стрелке для правильной установки ремня (головка сменная 18, удлинитель, вороток).

Для автомобилей с двигателем К4М с кондиционером и с гидроусилителем рулевого управления

Внимание. Детали, подлежащие обязательной замене:

ремень привода вспомогательных агрегатов;

автоматический натяжной ролик;

болт крепления натяжного ролика.

Установить новый автоматический натяжной ролик 1, рисунок 3-4, с новым болтом крепления. Момент затяжки болта 4 крепления автоматического натяжного ролика 40 Н·м (4,0 кгс·м) (головка сменная 16, ключ моментный).

Повернуть автоматический натяжной ролик по часовой стрелке с помощью ключа 2 (ключ кольцевой 16).

Установить новый ремень 3 привода вспомогательных агрегатов.

Повернуть коленчатый вал на два оборота для правильной установки ремня (головка сменная 16, удлинитель, ключ трещоточный).
