Для выполнения работы потребуется смотровая канава или эстакада.
Снятие
1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).
2. Снимаем защитный экран топливного бака (см. «Топливный бак — снятие и установка») и разъединяем трубку продувки адсорбера.

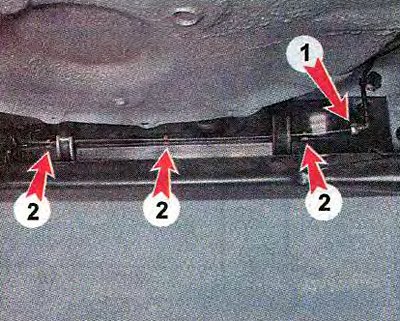

3. Отсоединяем наконечник трубки сепаратора 1 от трубки адсорбера (см. «Топливный бак — снятие и установка») и отсоединяем трубку адсорбера от пружинных фиксаторов 2.
4. Торцовым ключом на 10 мм с трещоткой отворачиваем гайку хомута крепления адсорбера к топливному баку.
5. Снимаем адсорбер.
6. Снимаем заднее правое колесо (см. «Колесо — замена»). Обрабатываем проникающей смазкой гайки крепления сепаратора и его трубок.

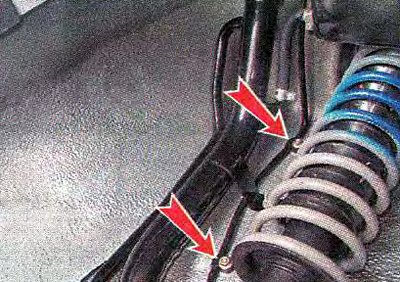

7. Торцовым ключом на 10 мм отворачиваем две гайки крепления трубки сепаратора к арке кузова. Снимаем держатели трубок со шпилек.
8. Аналогично отсоединяем трубку сепаратора от заднего лонжерона кузова.

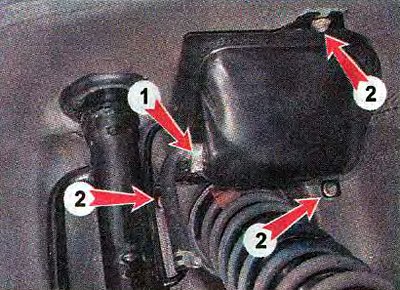

9. Крестовой отверткой ослабляем затяжку хомута 1 и снимаем шланг крепления с патрубка сепаратора. Торцовым ключом на 10 мм отворачиваем три гайки крепления сепаратора к кузову.
10. Снимаем сепаратор с автомобиля. При необходимости поддев отверткой, отсоединяем от него гравитационный клапан.
Установка
Устанавливаем адсорбер и сепаратор в обратной последовательности.
