Замечание. Предохранители и реле системы управления двигателем установлены в центральной консоли панели приборов (подробнее см. «Предохранители и реле системы управления двигателем — замена»).
Монтажный блок предохранителей и реле: 1 - место установки реле включения стеклоочистителя фар, К1; 2 - реле включения дальнего света фар, К7; 3 - реле включения звукового сигнала К8; 4 - реле включения стеклоподъемников дверей, К2; 5 - место установки реле включения противотуманных фар, К9; 6 - реле стартера; 7 - реле включения обогрева заднего стекла, К10; 8 - дополнительное реле, К4; 9 - реле включения подогрева сидений, К11; 10 - реле включения указателей поворота и аварийной сигнализации, К5; 11 - место установки резервного реле, К12; 12 - реле включения стеклоочистителя и стеклоомывателя ветрового стекла, К6; 13 - пинцет для извлечения предохранителей и реле с маленьким корпусом; 14 - пинцет для извлечения реле; 15 - запасные предохранители; 16 - место установки предохранителя АБС, F28; 17 - предохранитель электроусилителя рулевого управления, F27; 18 - предохранители F1-F26.
Примечание 1. На корпусе монтажного блока указаны порядковые номера предохранителей и реле. Назначение реле и защищаемые предохранителями цепи обозначены условными символами на внутренней стороне крышки монтажного блока. Там же для предохранителей указана сила тока.
Примечание 2. Монтажные блоки разных производителей могут незначительно отличаться количеством и расположением предохранителей.

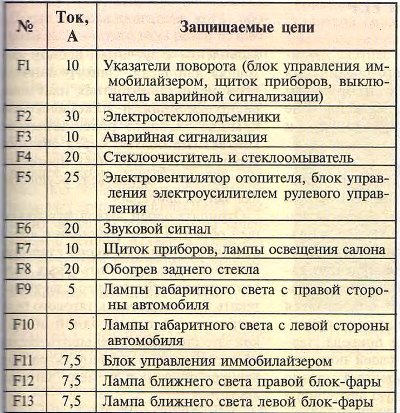

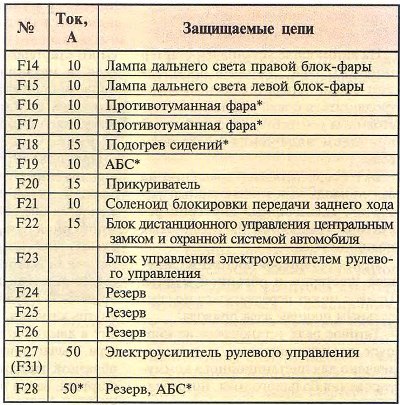

Таблица 13.6.1. Предохранители и защищаемые цепи
Примечание. В скобках указаны отличия для монтажного блока, имеющего нумерацию на 31 предохранитель. При замене предохранителей следует руководствоваться условными обозначениями на крышке монтажного блока.
* Устанавливается на часть автомобилей.
Предупреждение! Перед заменой предохранителя необходимо определить и устранить причину его перегорания. Во избежание выхода из строя элементов электроборудования нельзя устанавливать предохранители с увеличенным номиналом или самодельные.
Последовательность выполнения
1. Подготавливаем автомобиль к выполнению работы и отсоединяем клемму провода от отрицательного вывода аккумуляторной батареи (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).

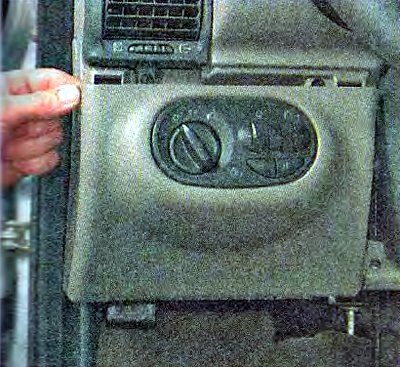

2. Потянув за выступ на левой стороне панели приборов, открываем крышку монтажного блока.

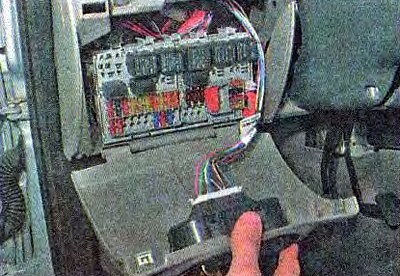

3. По порядковому номеру на корпусе монтажного блока находим предохранитель неисправной цепи.
4. В монтажном блоке предохранителей и реле находится пинцет для извлечения предохранителей.

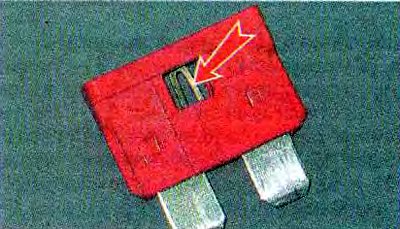

5. Сжимаем пинцетом корпус предохранителя и вынимаем предохранитель из блока. Неисправный предохранитель можно определить по перегоревшей нити.
Рекомендация. Иногда нить предохранителя остается целой, в то время как ее соединение внутри предохранителя нарушено. Визуально определить такую неисправность невозможно. В этом случае оценить состояние предохранителя можно при помощи омметра или контрольной лампы.
6. Устанавливаем новый предохранитель соответствующего номинала.

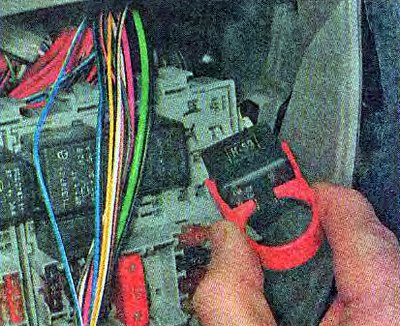

7. При необходимости замены реле, извлекаем его съемником, находящимся в монтажном блоке.
8. Устанавливаем новое реле аналогичного типа.
9. Закрываем крышку монтажного блока и подсоединяем аккумуляторную батарею.
