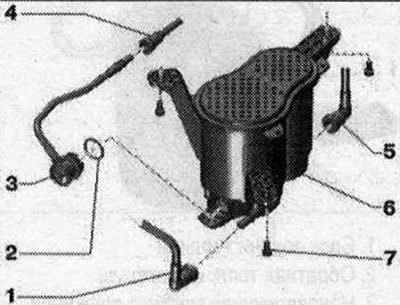

Детали и узлы системы абсорбера с активированным углем 1. Вентиляционный шланг к эл. магн. клапану 1 абсорбера с активированным углем -N80-. Для отсоединения нажать на фиксатор фитинга. Зафиксирована под днищем на кронштейнах; 2. Уплотн. кольцо; 3. Клапан; 4. Вентиляционный шланг от топл. бака. Для отсоединения нажать на фиксатор фитинга; 5. Вентиляционный трубопровод. Выходит наружу под задним левым подкрылком; 6. Абсорбер с активированным углем. Место установки: на днище а/м под облицовкой сзади, слева; 7. Болт. 16 Н·м
Снятие

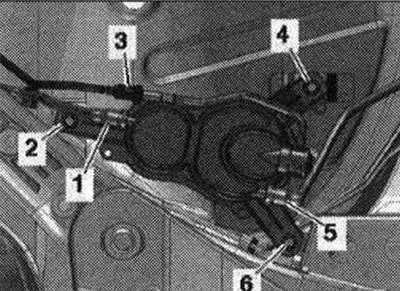

Снять заднюю левую облицовку днища. Отсоединить магистрали подачи воздуха и вентиляционные магистрали, нажать для этого на кнопку разблокировки.
-1- от топл. бака, -3- к топливному баку, -5- кэл. магн. клапану 1 абсорбера с активированным углем -N80-. Отвернуть болты -2, 4, 6- и снять абсорбер с активированным углем.
Монтаж
Установка в обратном порядке:насадить вентиляционные магистрали до щелчка. Установить заднюю левую облицовку днища.
