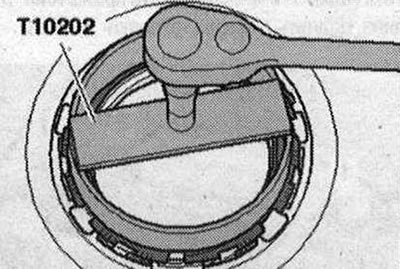

Отвернуть стопорное кольцо при помощи съемника -Т10202-.

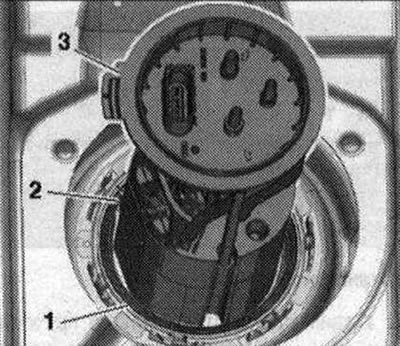

Извлечь фланец -3- из топл. бака и снять уплотн. манжету -1-. Не до конца извлечь модуль подачи топлива -2- из топл. бака, отклонить в правую сторону а/м и снять его. При извлечении модуля подачи топлива следить за тем, чтобы не погнулся поплавок датчика уровня топлива -G-.
Установка

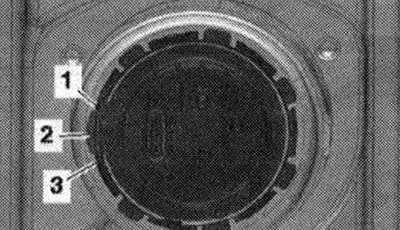

Установка в обратном порядке, при этом учитывать следующее. Заменить уплотн. кольцо. При установке модуля подачи топлива следить за тем, чтобы не погнулся поплавок датчика уровня топлива -G-. Следить за плотностью посадки топливопроводов. Установить датчик уровня топлива -G-в топл. бак. Установить блок подачи топлива в топл. бак. Растянуть новое уплотн. кольцо фланца над фланцем и установить его в сухом виде. Привести крышку в монтажное положение. Лапка -2- на фланце обращена назад в направлении, обратном движению а/м, и должна находиться между язычками -1- и -3- топл. бака.

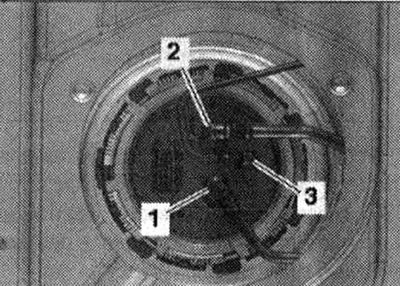

Затянуть стопорное кольцо ключом -Т10202-. Подключить топливные магистрали -1,2,3-. Подключить эл. разъемы. Установить крышку фланца. Установить 1/3 часть заднего сиденья справа. После установки блока подачи топлива залить в а/м не менее 5 литров топлива. На а/м с автономным отопителем прокачать подающую топл. магистраль, идущую к дозировочному насосу.
