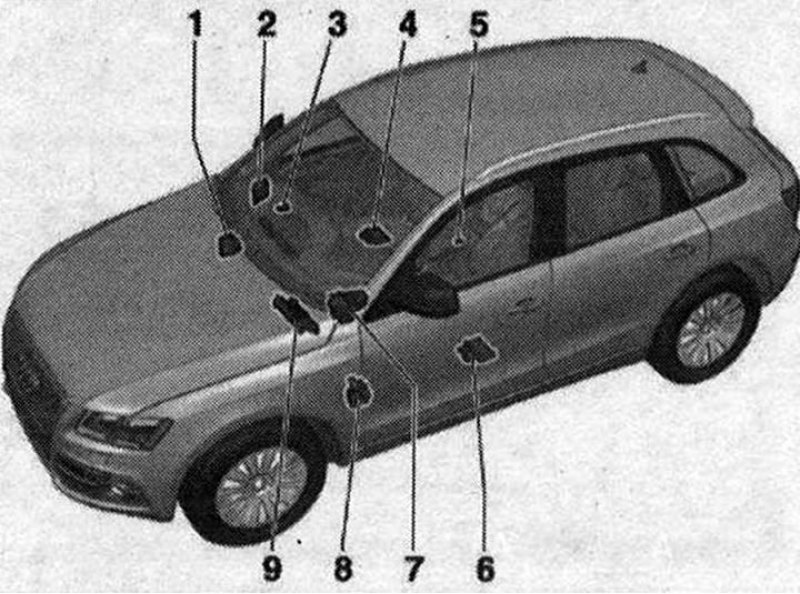

1.6-контактный коммутационный блок на стойке А на стороне переднего пассажира: Штекерные разъемы: -Т5с-, -ТЮу-, -ТЮаЬ-, -ТЮас-, -Т17а-, -Т171-, -T17g-, -T17w-, -Т17х-; 2. Блок предохр. D -SD-: Штекерный разъем: -T46s-; 3. Разъем для внешних аудиоисточников -R199- (AMI); 4. Коммутационный блок проводки сиденья переднего пассажира: Штекерные разъемы: -T2db-, -T3h-, -T6k-, -T10m-, -T10n-; 5. Разъем для внешних аудиоисточников -R199- (AUX); 6. Коммутационный блок проводки сиденья водителя: Штекерные разъемы: -T2da-, -T3k-, -T6l-, -Т10o-, -Т10p-; 7. Блок реле и предохр. с б/у бортовой сети -J519-: Резьбовое соединение: 500; 8.6-контактный коммутационный блок на стойке А на стороне водителя: Штекерные разъемы: -Т5b-, -Т17b-, -Т17с-, -T17d-, -Т17е-, -T17j-, -T46i-; 9. Блок реле/предохр. В -SB-: Штекерные разъемы: -T17q-, -Т17r-, -T17t-, 501
6-контактный коммутационный блок на стойке А на стороне переднего пассажира

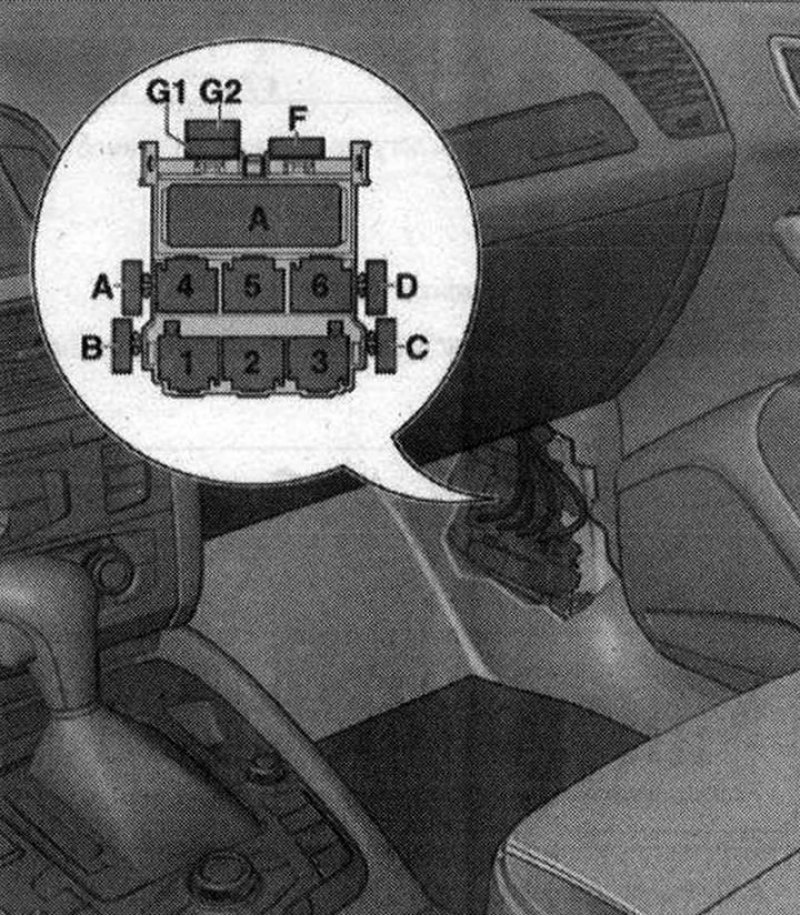

Место установки 6-контактного коммутационного блока на стойке А на стороне переднего пассажира для а/м с левым рулем: На стойке А в пространстве для ног переднего пассажира за боковой обшивкой.
- 1. Штекерный разъем, 10-контактный, черный -Т10у-
- 2. Штекерный разъем, 10-контактный, красный -Т10аЬ-
- 2. Штекерный разъем, 17-контактный, желтый -Т17х-
- 3. Штекерный разъем, 17-контактный, синий -Т17а-
- 4. Штекерный разъем, 17-контактный, черный -Т17g-
- 5. Штекерный разъем, 17-контактный, коричневый -Т17f-
- 6. Штекерный разъем, 10-контактный, серый -Т10ас-
- 6. Штекерный разъем, 17-контактный, белый -T17w-
- D. Штекерный разъем, 5-контактный, желтый -Т5с-
Блок предохр. D -SD-

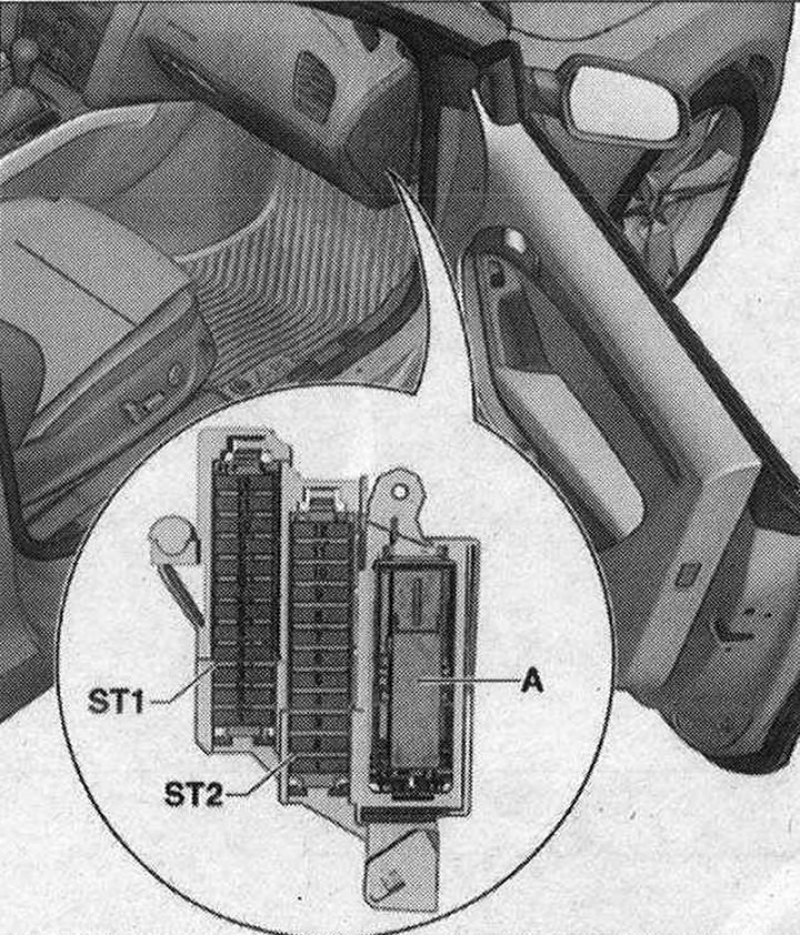

Место установки блока предохр. D -SD- для а/м с левым рулем: Под накладкой передней панели на стороне переднего пассажира.
А. Штекерный разъем, 46-контактный, черный, разъем шины CAN передней панели -T46s-

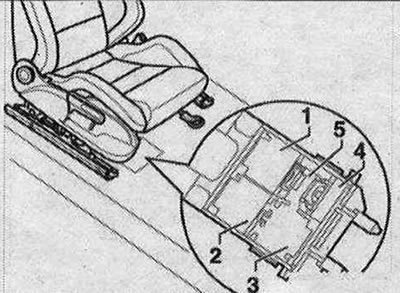

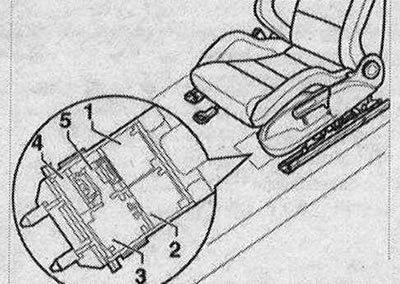

Коммутационный блок проводки сиденья водителя
Место установки: Под сиденьем водителя, на днище а/м.
Штекерные разъемы
- 1. Штекерный разъем, 6-контактный, зеленый -T6l-
- 2. Штекерный разъем, 10-контактный, красный -Т10р-
- S. Штекерный разъем, 10-контактный, черный -Т10о-
- 4. Штекерный разъем, 2-контактный, лилово-синий -T2da-
- 5. Штекерный разъем, 3-контактный, желтый -ТЗk-
Коммутационный блок проводки сиденья переднего пассажира
Место установки: Под сиденьем переднего пассажира, на днище а/м.
Штекерные разъемы
- 1. Штекерный разъем, 6-контактный, зеленый -Т6k-
- 2. Штекерный разъем, 10-контактный, красный -Т10m-
- 3. Штекерный разъем, 10-контактный, черный -Т10n-
- 4. Штекерный разъем, 2-контактный; лилово-синий -T2db-
- 5. Штекерный разъем, 3-контактный, желтый -T3h-
6-контактный коммутационный блок на стойке А на стороне водителя

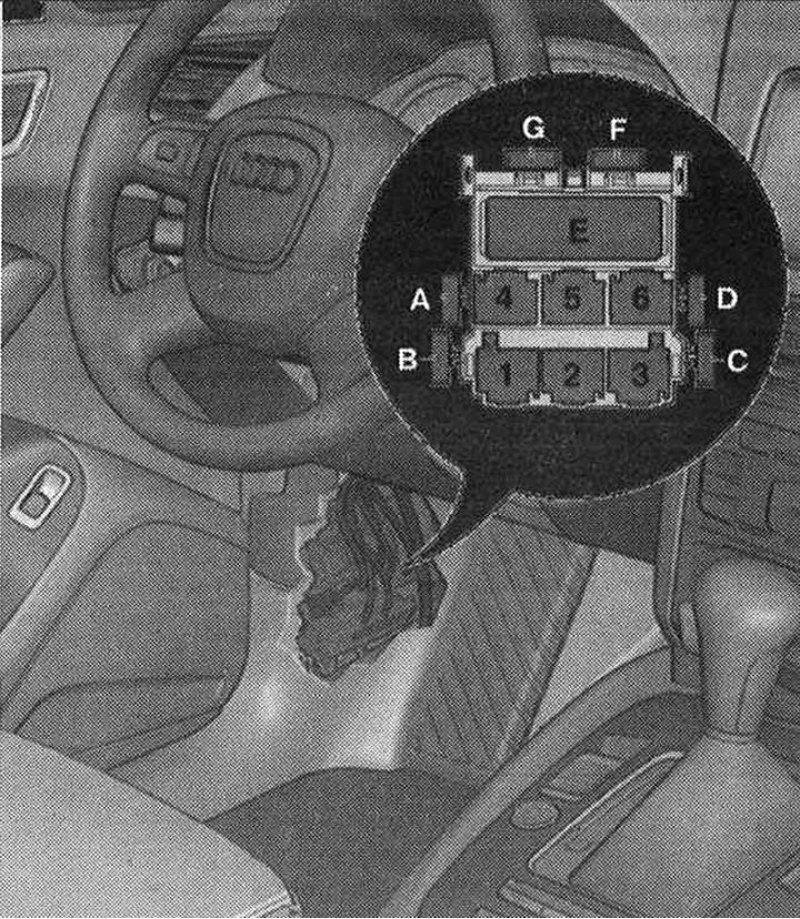

Место установки 6-контактного коммутационного блока на стойке А на стороне водителя: На стойке А в пространстве для ног водителя за боковой обшивкой.
- 1. Штекерный разъем, 17-контактный, зеленый -T17j-
- 2. Штекерный разъем, 17-контактный, красный -Т17е-
- 3. не используется
- 4. Штекерный разъем, 17-контактный, коричневый -T17d-
- 5. Штекерный разъем, 17-контактный, черный -Т17с-
- 6. Штекерный разъем, 17-контактный, синий -Т17b-
- А. Штекерный разъем, 5-контактный, желтый -Т5b-
- Е. Штекерный разъем, 46-контактный, черный, разъем CAN -T46i-
Блок реле/предохр. В -SB-

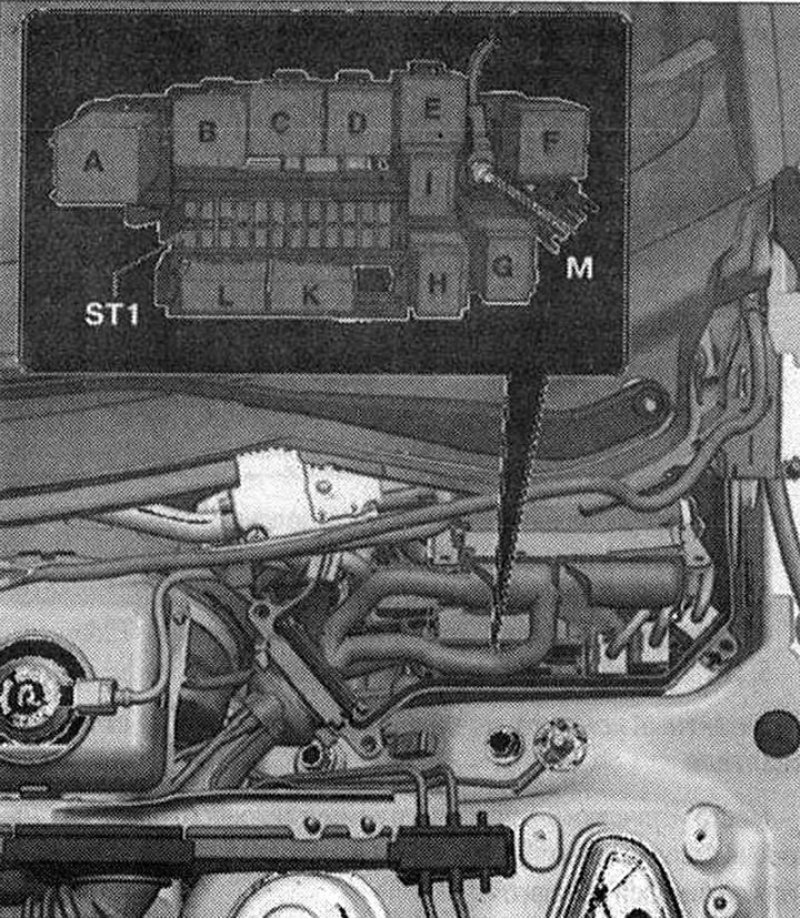

Место установки блока реле/предохр. В -SB- для а/м с левым рулем: В коммутационном блоке водоотводящего короба со стороны водителя.
- G. Штекерный разъем, 17-контактный, красный -T17q-
- Н. Штекерный разъем, 17-контактный, белый -Т17r-
- I. Штекерный разъем, 17-контактный, коричневый -T17t-
- М. 501 резьбовое соединение 2 (30) на плате реле
Блок реле и предохр. с б/у бортовой сети -J519-

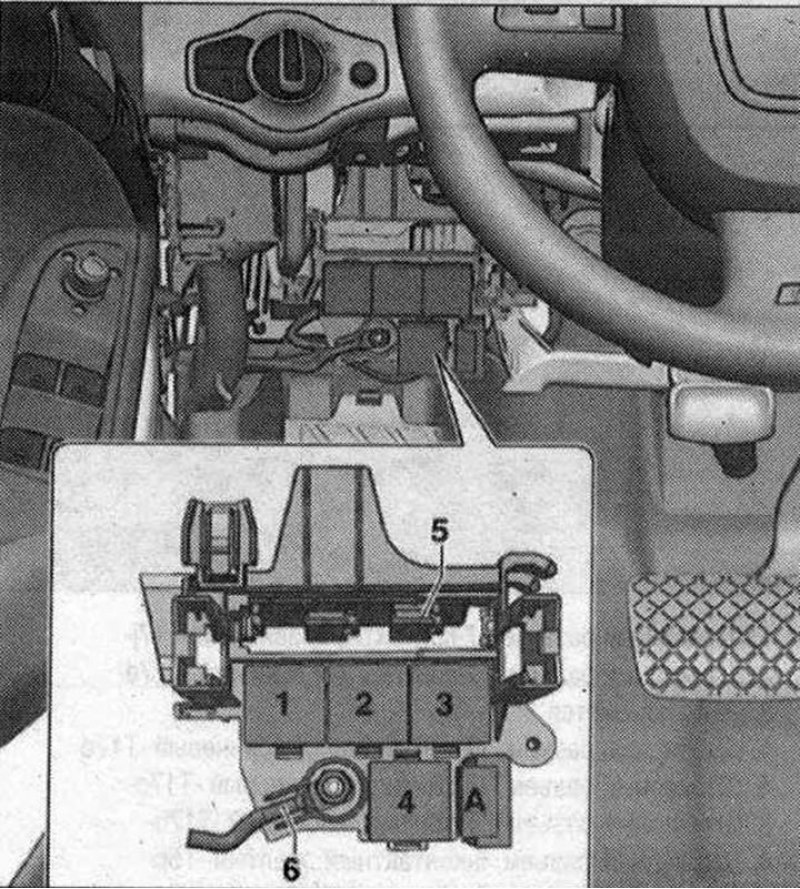

Место установки блока реле/предохр. с б/у бортовой сети -J519- для а/м с левым рулем: Под передней панелью на стороне водителя.
6.500 резьбовое соединение 1 (30) на плате реле

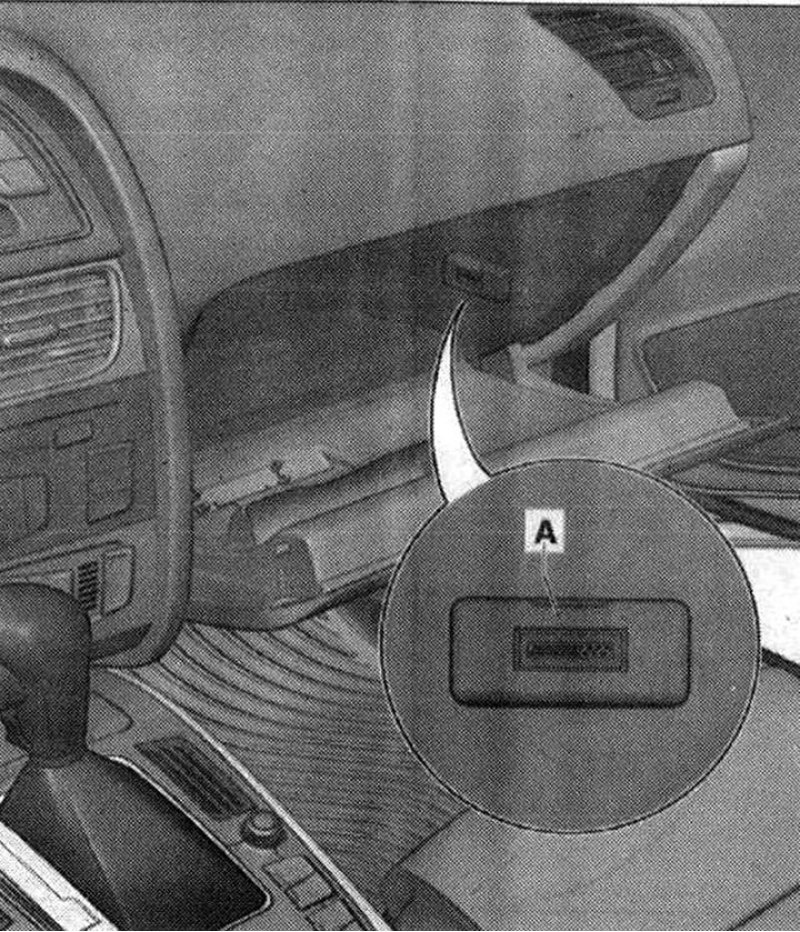

Разъем для подключения внешних аудиоисточников -R199- в качестве Audi music interface (AMI - MOST)
Место установки: В перчаточном ящике.
Указание: Только для а/м с Audi Music interface (AMI - MOST)
А. Разъем для внешних аудиоисточников -R199-

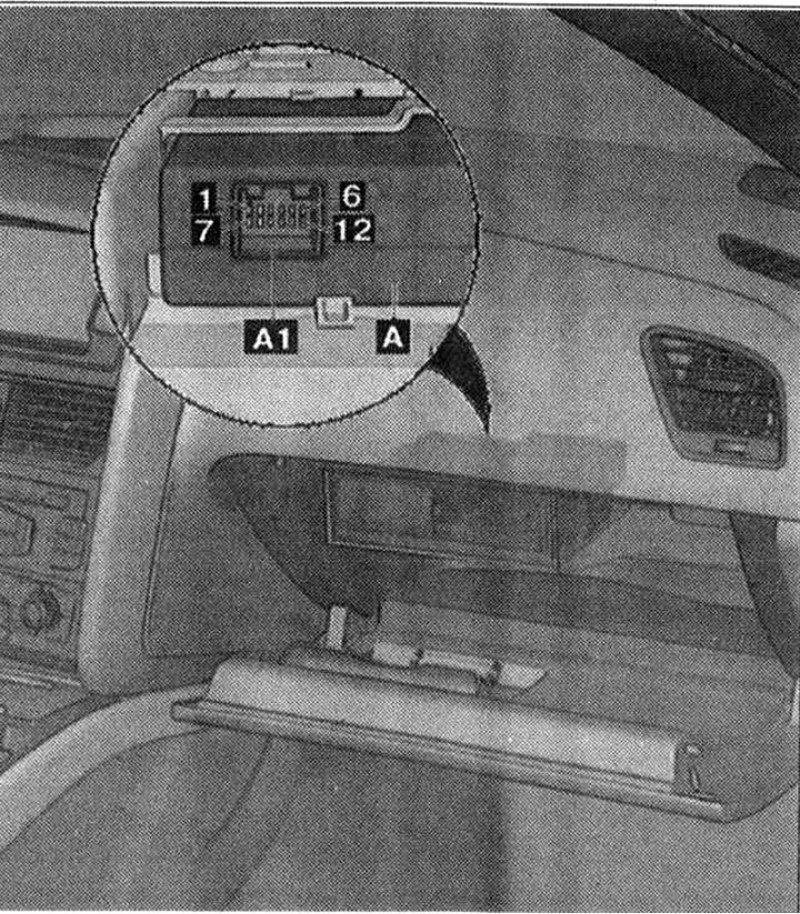

Разъем для подключения внешних аудиоисточников -R199- в качестве Audi music interface (AMI - CAN)
Место установки: В перчаточном ящике. Только для а/м с Audi Music interface (AMI - MOST).
- А. Разъем для внешних аудиоисточников -R199-
- A1. Штекерный разъем, 12-контактный -T12t-

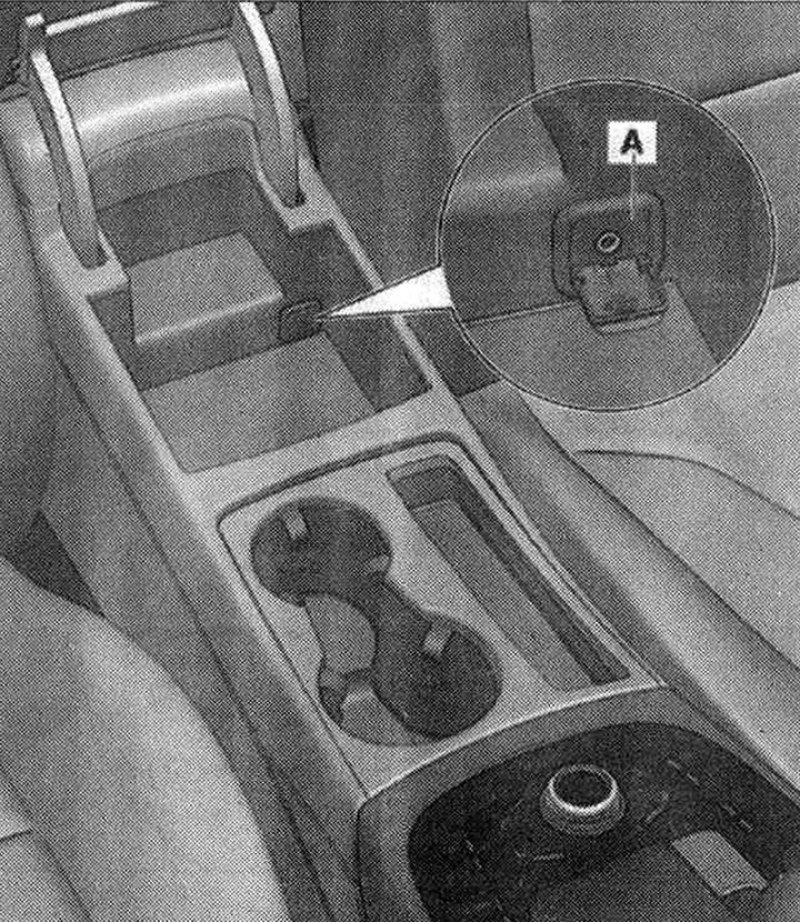

Разъем для внешних аудиоисточников -R199- в качестве разъема AUX .
Место установки: В центральной консоли. Только для а/м с AUX-разъемом.
- А. Разъем для внешних аудиоисточников -R199-
