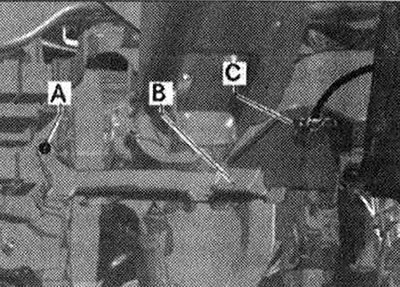

Отсоединить электроподсоединение воздуховода обдува простр. для ног -С-. Снять воздуховод обдува простр. для ног -А-В-. Отсоединить штекерный разъем датчика стоп-сигналов.

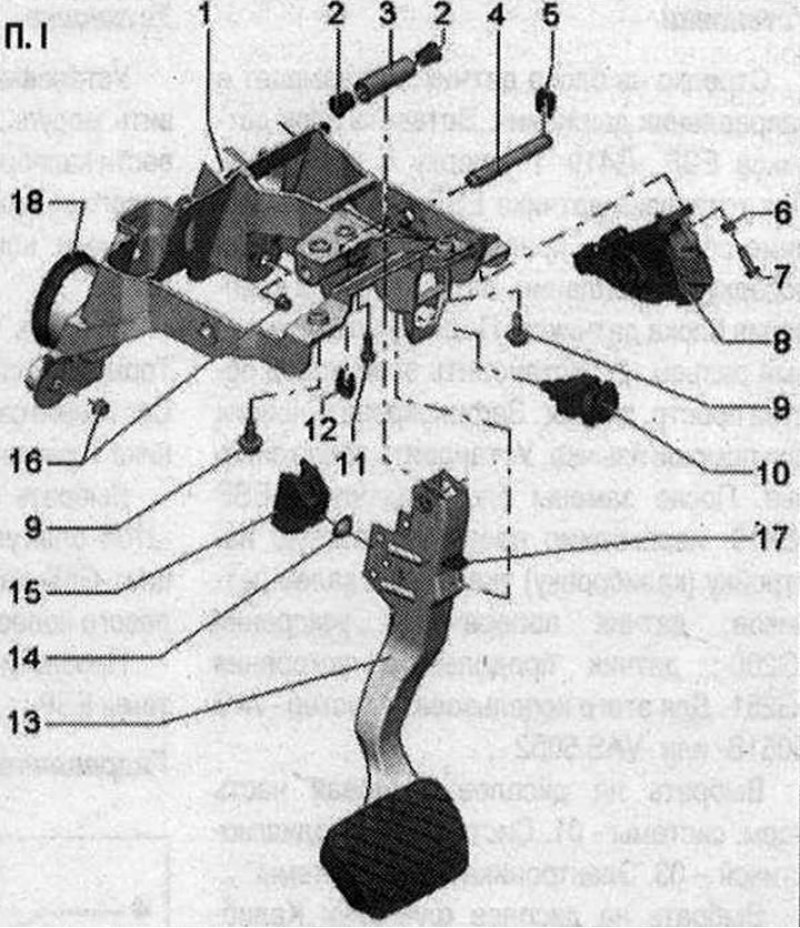

Упор педали тормоза по возможности оставить на месте, резкая разблокировка педали тормоза может привести к поломке кронштейна датчика стоп-сигналов. Упор -17- педали тормоза по возможности оставить на месте, резкая разблокировка педали тормоза может привести к поломке кронштейна датчика стоп-сигналов -10-. Вдавить пальцем толкатель -10- датчика стоп-сигналов до упора. При утопленном толкателе повернуть цветной фиксатор датчика стоп-сигналов влево до упора для разблокировки выключателя. В процессе разблокировки датчика стоп-сигналов толкатель должен быть утоплен. После разблокировки датчика стоп-сигналов отпустить толкатель. Установить съемник-Т40168 А- между датчиком стоп-сигналов и педалью тормоза.
Конус инструмента должен быть обращен в направлении сиденья водителя. Выемка на инструменте должна совпадать с выступом на датчике стоп-сигналов. Съемником -Т40168 А А- нажать на датчик стоп-сигналов. При этом происходит разблокировка фиксирующих выступов датчика стоп-сигналов. Вынуть датчик стоп-сигналов из крепления.
Установка
I
При установке датчика стоп-сигналов происходит автоматическое регулирование толкателя. Во время установки выключателя педаль тормоза должна оставаться в исходном состоянии (не нажимать на педаль). Педаль тормоза должна быть соединена с усилителем тормоза. Вставить датчик стоп-сигналов в крепление на педали тормоза, вдавить выключатель. Три фиксирующих выступа датчика стоп-сигналов должны защелкнуться. Выключатель нельзя проворачивать в креплении на педали тормоза. При установке датчика стоп-сигналов происходит автоматическое регулирование толкателя. Повернуть цветной фиксатор датчика стоп-сигналов до упора вправо для блокировки выключателя. Подключить электроразъемы датчик стоп-сигналов. Установить воздуховод обдува простр. для ног -А-В-. Затянуть болт воздуховода обдува простр. для ног -А-.
Подключить электроподсоединение воздуховода обдува простр. для ног -С-. Установить вещевой отсек на стороне водителя -1...3-.
После установки датчика стоп-сигналов и перед тем, как продолжить движение, следует проверить работу датчика.
