Спинка переднего сиденья 1. Основание сиденья; 2. Болты. 33 Н·м. Самоконтрящийся. Заменять после каждого снятия резьбовые отверстия для болтов следует очищать, например, с помощью резьбового резца; 3. Спинка; 4. Подголовник; 5. Жгут проводов, протянут от боковой Airbag к модулю соединений. В зависимости от варианта компл. в наличии могут быть и другие жгуты проводов, например, системы подогрева сидений, поясничного подпора; 6. Болты. 33 Н·м. Самоконтрящийся. Заменять после каждого снятия. Резьбовые отверстия для болтов следует очищать, например, с помощью резьбового резца

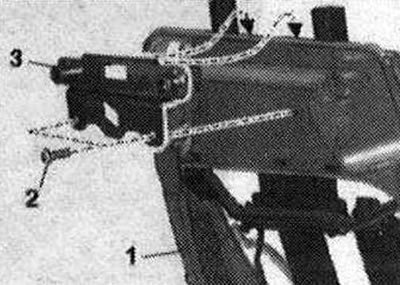

Момент затяжки крепежной пластины для DVD-проигрывателя:
- Затянуть винты -2- крепежной пластины моментом 6 Н·м.
Текст предоставил этот ресурс (autoinstruction.ru)

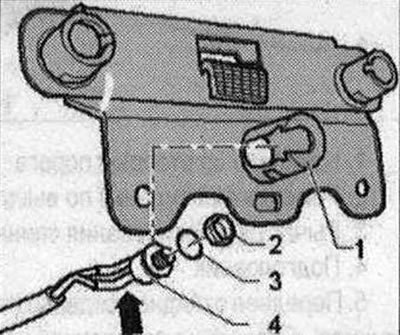

Момент затяжки опорной втулки для DVD-проигрывателя:
- Затянуть гайку -2- с моментом 0,4 Н·м.

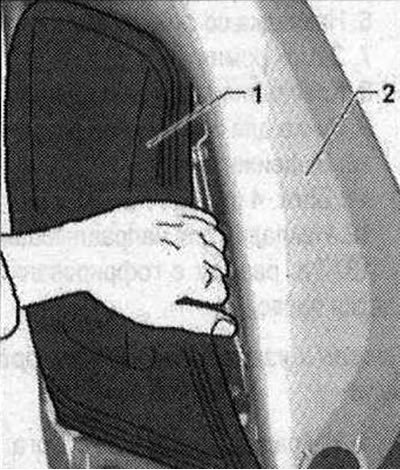

Снятие накладки спинки
Снятие могут проводиться на установленном сиденье. Описание снятия и установки спинки приведено для стан-' дартного переднего сиденья. Исполнение детали аналогично детали на других вариантах сиденья. Приведено описание варианта компл. без сетки для багажа. Сетка для багажа не снимается с накладки спинки сиденья и может заменяться только вместе с накладкой спинки сиденья. Взяться для этого, как показано на рисунке, за накладку спинки сиденья -1 - сзади и снять ее сбоку справа со спинки сиденья -2-.
При затруднении использовать отжимной рычаг -80-200-. Повторить данные операции на противоположной стороне. Расфиксиро-вать для этого боковые стопорные выступы. Продолжить снятие накладки спинки и отогнуть ее, чтобы нижние крючки открепились от рамы спинки сиденья. Снять накладку спинки вниз.
Монтаж
Установка в обратном порядке: вдвинуть вначале верхние зажимы -2- под верхнюю поперечину спинки. Отклонить накладку спинки сиденья сниз и закрепить боковые фиксирующие выступы -3- и -5-, а также нижние крючки -4-. Следить за правильностью закрепления боковых фиксирующих выступов на раме спинки и положением нижних крючков на раме спинки.
Прижать с усилием накладку спинки в местах, помеченных -стрелками-, в направлении спинки. Убедиться, что облицовка спинки правильно зафиксирована. Облицовка спинки сиденья в нижней части не должна сниматься.
