Размеры эмблемы
На поверхностях склеивания на кузове не должно быть пыли и смазки. Очистить поверхности склеивания чистящим средством -D 009 401 04-. Нагреть поверхности склеивания промышленным феном прибл. до 40°С. После сборки прижать эмблему роликом.

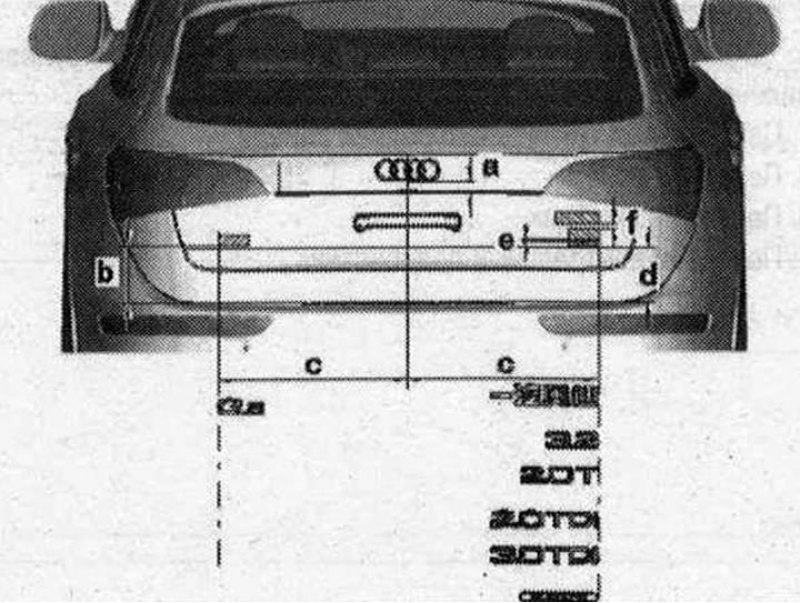

Крышка багажника
В зависимости от размеров эмблему необходимо плотно прижать к кузову.
Размер -а- = 18 мм. Размер -Ь-= 176 мм. Размер -с-= 540 мм. Размер -d- = 190 мм. Размер -е- = 4 мм

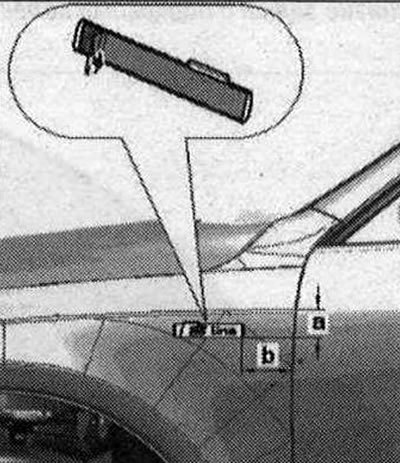

Крыло
Размер "а" = 85 мм. Размер "Ь"= 35 мм
