Указание. После снятия лючок топл. бака подлежит замене.

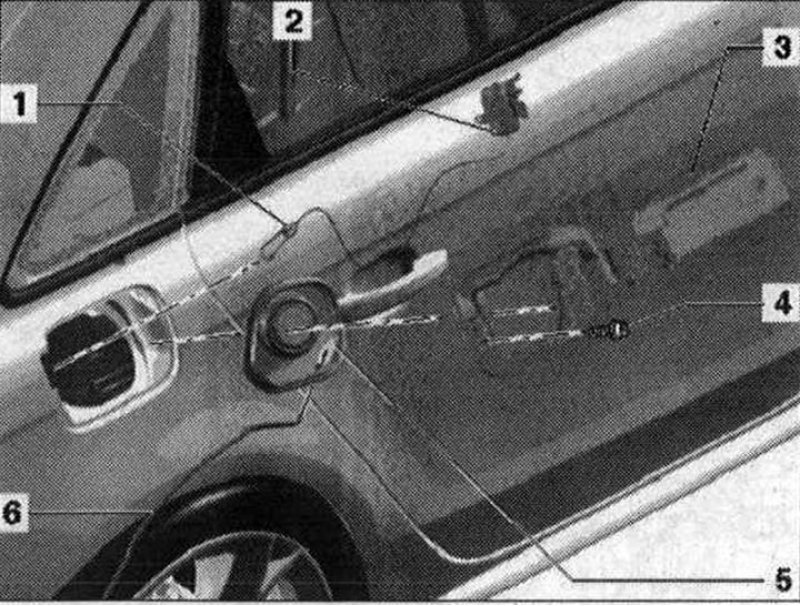

Люк топливного бака 1. Тросовая тяга для аварийного открывания. Ввести тягу каната через отверстие в горловине люка топл. бака; 2. Электродвигатель открывания лючка бензобака -V 155-. Снятие: лючок бензобака снят. Отсоединить тросовую тягу от центрального блока управления системы Комфорт -J393- в багажнике по направлению вперед. Снять электродвигатель открывания лючка бензобака -V155- с фланца кузова по направлению вперед и отсоединить штекерный разъем. Установка: установить электродвигатель открывания лючка бензобака -V155- на фланец, при этом ввести элемент аварийного открывания в багажный отсек; 3. Крышка люка топл. бака; 4. Люк топл. бака. Установить люк топл. бака с наклоном до вхождения в зацепление фиксирующих выступов с опущенным фланцем на боковой части. Соединить болтами лючок бензобака и электродвигатель открывания лючка бензобака -4-; 5. Болт. 1,7 Н·м; 6. Узел люка горловины топл. бака; 7. Шланг для слива

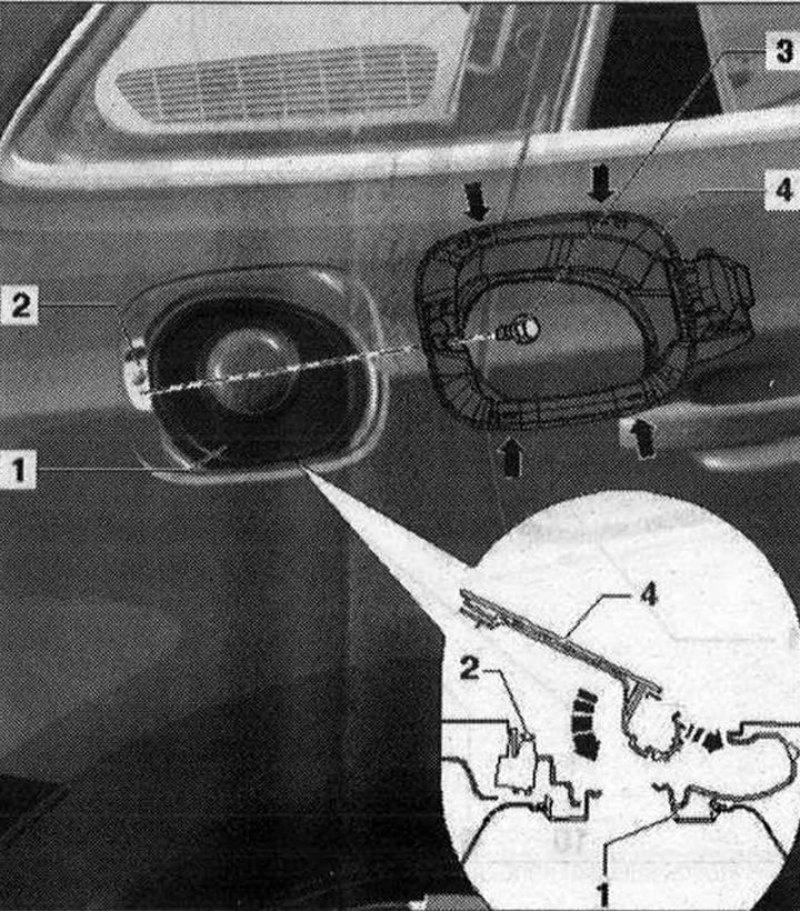

Снятие лючка бензобака 1. Узел люка горловины топл. бака; 2. Электродвигатель открывания лючка бензобака -V155-; 3. Болт. 1,7 Н·м; 4. Люк топл. бака. Для снятия вывернуть болт -3- и разблокировать лючок -стрелки-, а затем, начиная сзади, с наклоном снять лючок бензобака с боковины. Ввести тросовую тягу аварийного открывания через отверстие в нише лючка бензобака

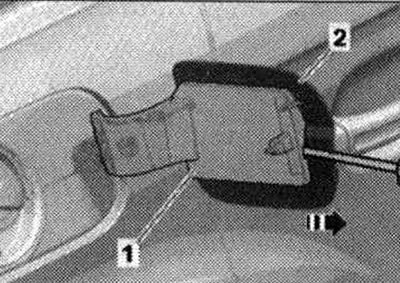

Разблокировать крышку люка топл. бака
Вставить отвертку согласно рисунку между люком -2- и гнездом крепления люка -1- и освободить фиксатор. Немного потянуть люк назад -стрелка- из фиксатора. Снять люк.

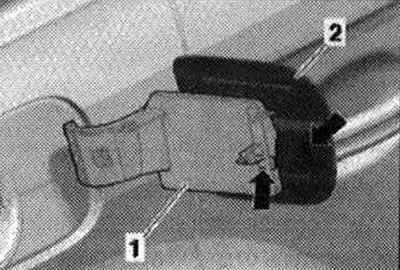

Установить крышку люка топл. бака
Установить люк в пазы гнезда крепления. Смещать люк -2- вперед до тех пор, пока он не защелкнется в фиксаторе -стрелки- крепления -1-.
Снятие вкладыша лючка топл. бака

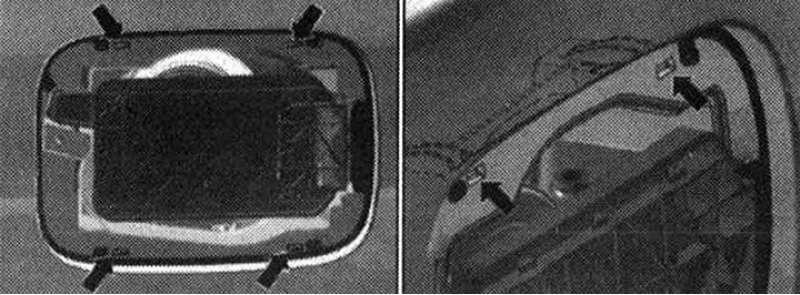

Разблокировать вкладыш лючка по меткам -стрелки-.
Источник расположен на веб-ресурсе AutoInstruction.ru
Для этого вставить малую отвертку в направлении стрелки под углом снизу по меткам на вкладыше люка топл. бака над фиксатором.
Приподнять отвертку немного вверх и тем самым высвободить находящиеся под ней фиксаторы. Постепенно вытянуть вставку лючка из выреза.

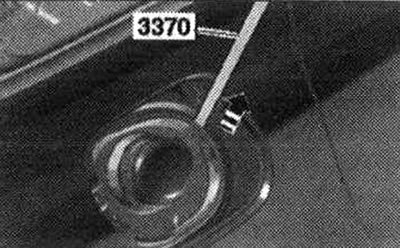

Снятие ниши лючка бензобака
Лючок бензобака снят. При помощи отмычки -3370-вертикально извлечь горловину люка топл. бака из ниши в кузове.

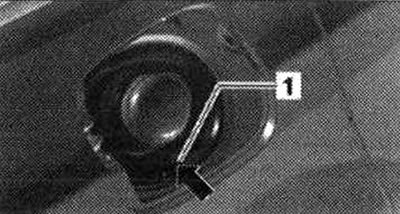

Установка
Установка в обратном порядке, при этом учитывать следующее. Для того чтобы шланг был установлен без изгибов, край сливного отверстия выровнять по 1 оси с краем отверстия кузова -стрелка-.

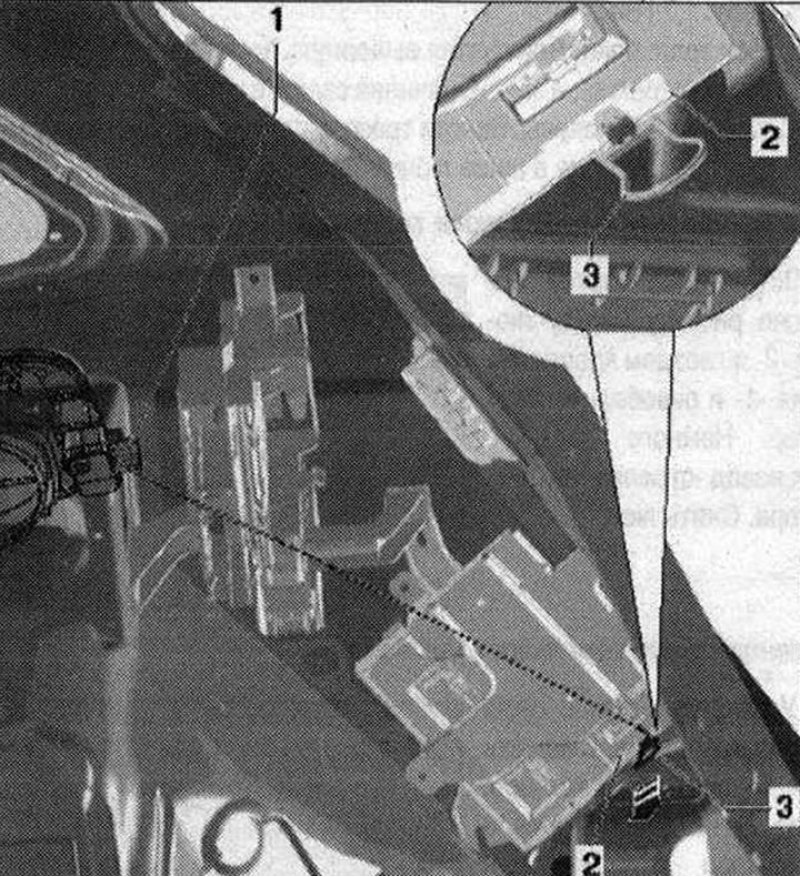

Элемент аварийного открывания лючка бензобака 1. Электродвигатель открывания лючка бензобака -V155-; 2. Тросовая тяга для аварийного открывания. Установить электродвигатель открывания лючка бензобака -V155- вместе с тросом поверх ниши лючка бензобака, как показано на рисунке. Провести тросовую тягу в салон по направлению назад и установить на выступ на фланце центрального блока управления системы Комфорт -J393-; 3. Боковина

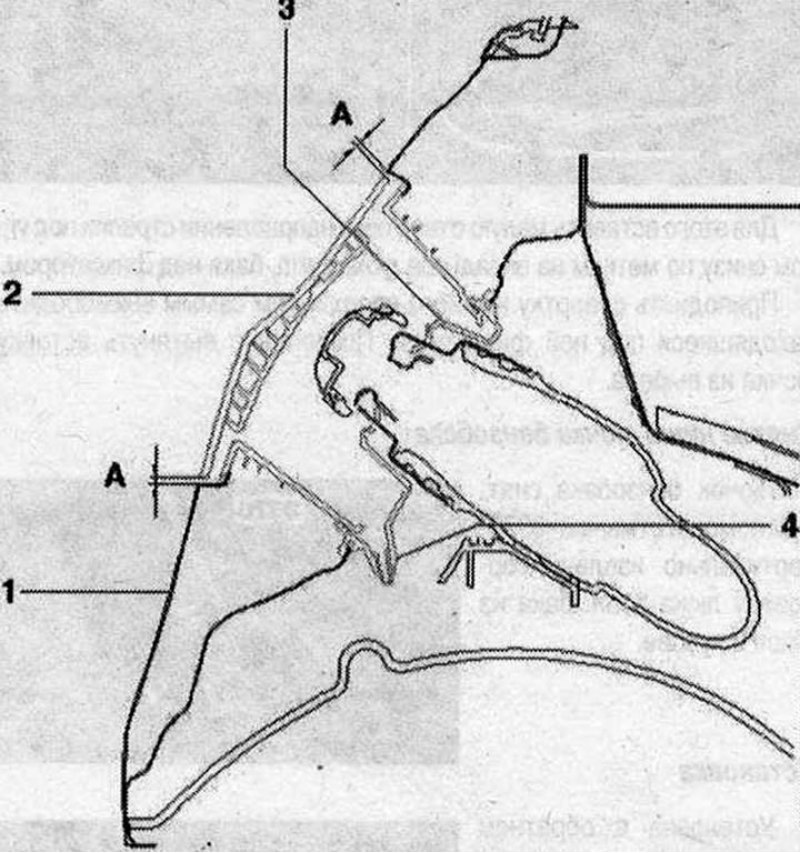

Установочное положение люка топл. бака 1. Боковина; 2. Стеклянная крышка лючка бензобака. Расстояние -А- = 2,2 мм отрегулировать равномерно по боковине; 3. Узел люка горловины топл. бака. Как показано на рисунке, надвинуть на отбортовку кузова по периметру; 4. Шланг для слива. Установить без изгибов

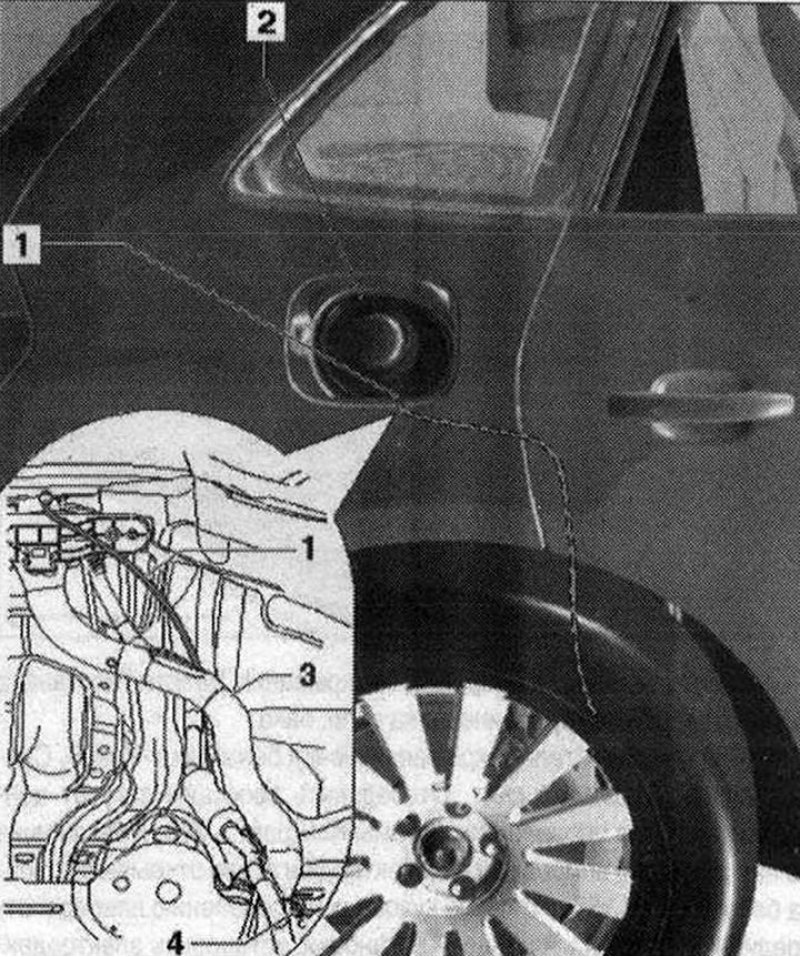

Сливной шланг люка топл. бака. 1. Шланг для слива. Сливной шланг установить под подкрылок, как показано на рисунке, и ввести в патрубок; 2. Люк топл. бака; 3. Задняя направляющая деталь. Ослабить локер колесной арки в области сливного шланга и отвести в сторону. Сливной шланг вставить в нижний патрубок подкрылка, как показано на рисунке
