Схема установки троса с оболочкой замка капота (Audi Q5 8R)

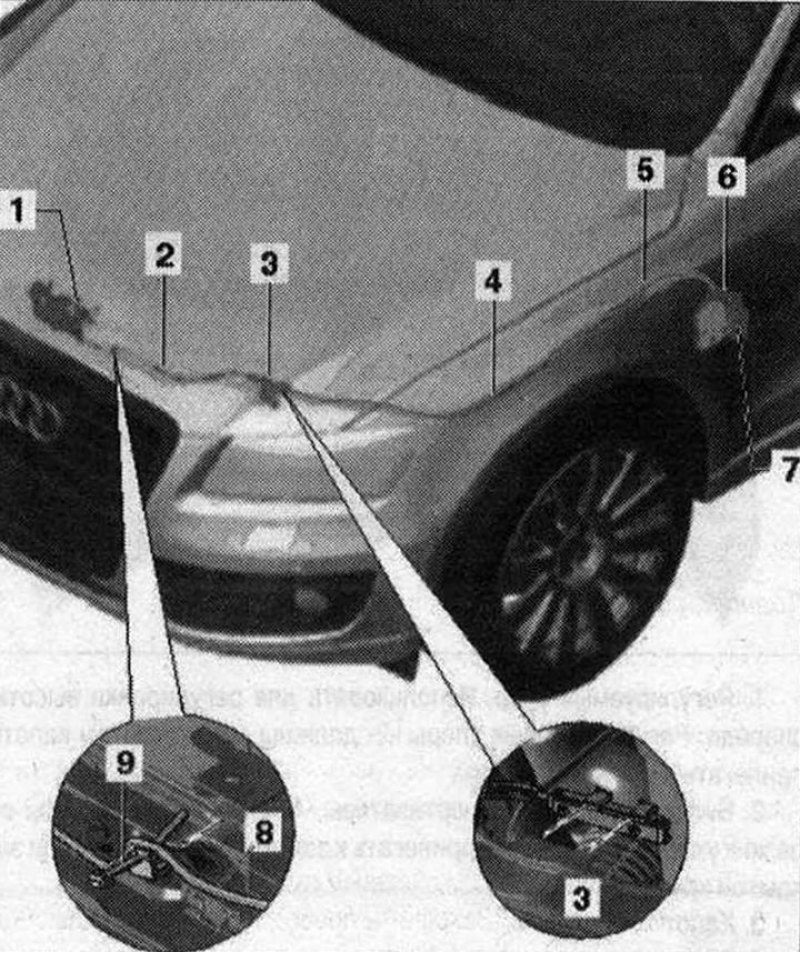

Схема установки троса с оболочкой замка капота 1. Замок крышки багажника. Для регулировки капота передвигать вверх или вниз; 2. Тросовая тяга замка капота. Снятие: отсоединить трос в оболочке от муфты. Высвободить трос в оболочке из кронштейна -7-. Протянуть трос в оболочке к моторному отсеку. Установка: в обратной последовательности; 3. Сцепление для тросовой тяги. Установить зажим муфты сбоку на кронштейн -8- рамки радиатора. Перед снятием рамки радиатора и при снятии рычага разблокировки отсоединить трос в оболочке; 4. Задняя тросовая тяга замка капота. Трос в оболочке, идущий к приводному рычагу в салон а/м; 5. Насадка. При установке следить за правильностью посадки; 6. Приводной рычаг. Отсоединение троса в оболочке; 7. Рычаг разблокировки замка капота. Снять накладку рычага регулировки; 8. Эл. кабель. Провести эл. провод и тросовую тягу замка капота через рамку радиатора, как показано на рисунке; 9. Кабельная стяжка

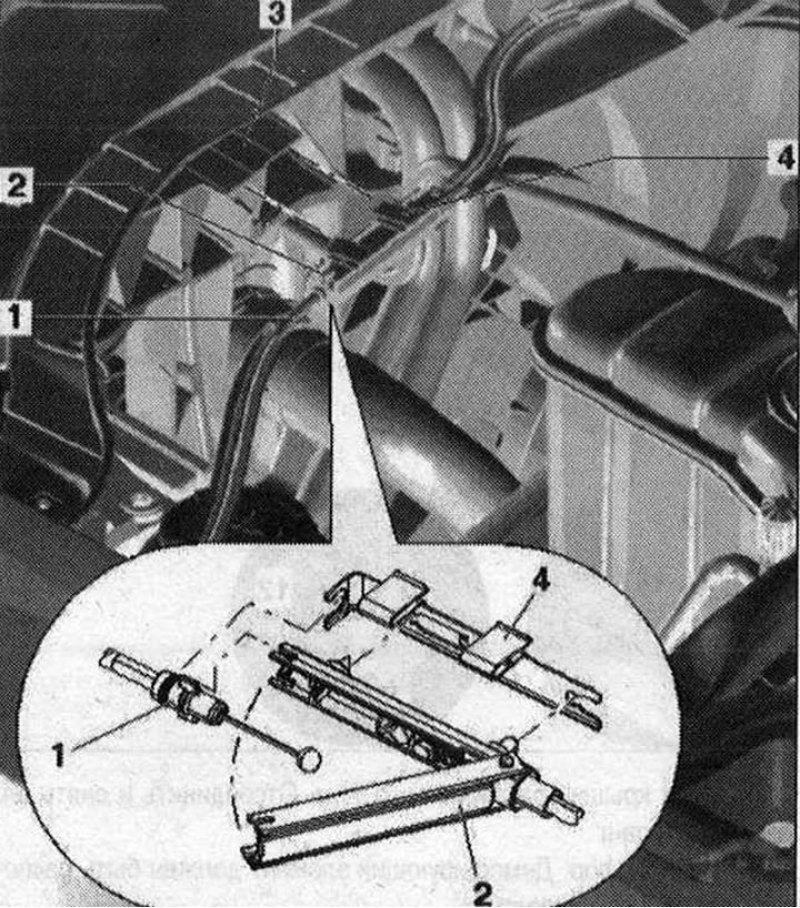

Муфта тросовой тяги 1. Тросовая тяга, задняя. Тросовая тяга к приводному рычагу. При снятии предварительно извлечь с муфты по направлению назад; 2. Передний трос с муфтой. Для разблокировки снять зажим с рамки радиатора и не до конца извлечь тросовую тягу из зажима. Открыть муфту и поднять переднюю тросовую тягу с ниппелем из муфты; 3. Рамка радиатора; 4. Зажим. После установки тросовой тяги установить сбоку на рамку радиатора

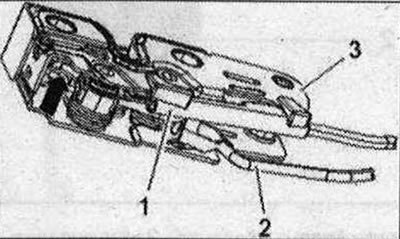

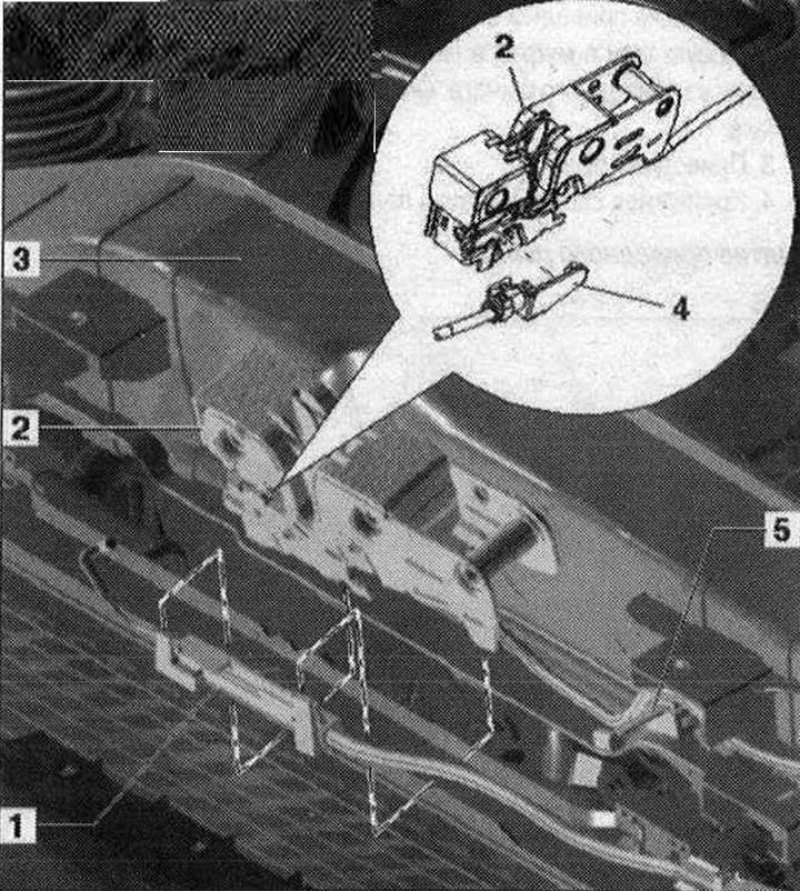

Подсоединение тросовой тяги к замку капота 1. Трос в оболочке, передний. Ввести ниппель для тросовой тяги в приводной рычаг на замке капота. Надвинуть трос с направляющей снизу в замке капота; 2. Замок крышки багажника. Зафиксировать направляющую троса в оболочке в нижней части замка капота; 3. Рамка радиатора; 4. Трос в оболочке для а/м с правым рулем; 5. Кабельная стяжка. Закрепить провод и трос с помощью кабельной стяжки на рамке радиатора
