Загрузка багажника
Предметы багажа должны быть правильно размещены.
В интересах сохранения хорошей динамики автомобиля помнить следующее:
- Следить за равномерным распределением груза.

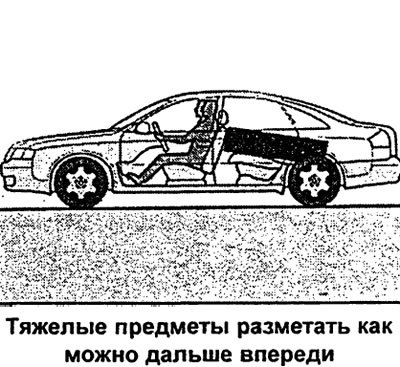

- Тяжелые предметы размещать как можно дальше впереди.
- С помощью предохранительной сетки или неэластичных натяжных лент и такелажных петель закрепить предметы багажа.
Предупреждение
- Помнить, что при перевозке тяжелых предметов вследствие смешения центра тяжести могут изменяться динамические качества автомобиля — опасность несчастного случая! Поэтому соответственно должны выбираться режим и скорость движения.
- Груз размещать так, чтобы при внезапном торможении не произошло его смешения вперед — опасность травмирования!
- Во избежание попадания выхлопных газов в салон и отравления никогда не ездить с неполностью закрытым, а тем более с открытым багажником!
Примечание. Давление воздуха в шинах должно соответствовать загрузке автомобиля, см. наклейку давления в шинах на крышке заправочного люка.
Такелажные петли

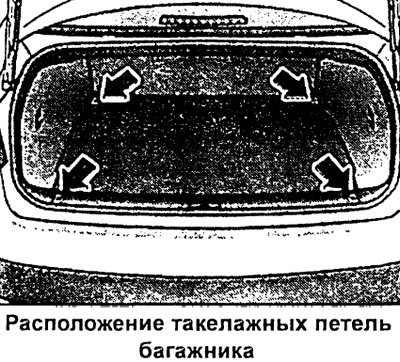

Для крепления предметов багажа в багажнике находятся четыре такелажные петли.
- При помощи такелажных петель закрепить груз (см. стрелки).

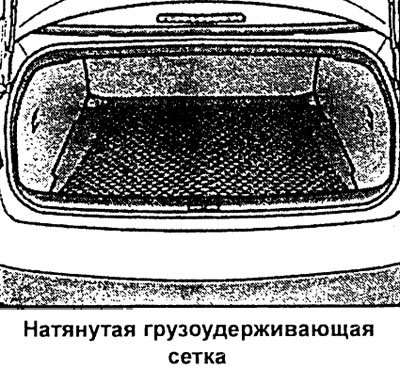

Грузоудерживающая сетка
Сетка препятствует смещению легкого груза.
Источник статьи доступен на портале autoinstruction.ru
Продеть вначале передние крючки в такелажные петли. Затем продеть задние крючки в такелажные петли.
Укладочная сетка
Укладочная сетка препятствует смещению легкого груза в багажнике.

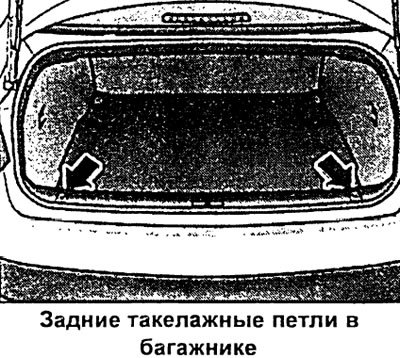

- Расправить укладочную сетку в багажнике. Отверстие сетки должно указывать вверх.
- Вначале продеть нижние крючки укладочной сетки в задние такелажные петли.
- Затем потянуть сетку вверх и закрепить ее лентами за оба крепежных крючка, расположенных под вещевой полкой.
- При наличии в сетке дополнительных крючков (в зависимости от модификации) продеть данные крючки в передние такелажные петли (за спинкой заднего сиденья).
Предупреждение! Укладочная сетка рассчитана на предметы массой не более 5 кг. Сетка не обеспечивает надежное крепление более тяжелых предметов — опасность травмирования!

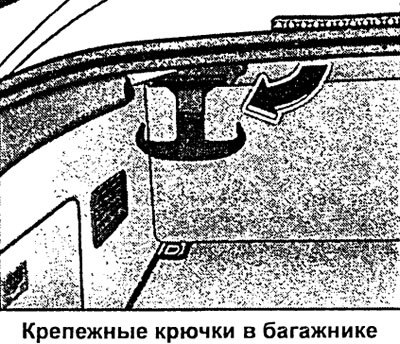

Крепежные крючки
Легкие предметы багажа можно подвешивать на крепежные крючки.
Под вещевой полкой в багажнике расположены два крепежных крючка. За данные крючки подвешивается укладочная сетка.
Если Вы не пользуетесь укладочной сеткой, то данные крючки можно использовать для подвешивания сумок, пакетов и т.д.
Предохранительная сетка
Предохранительной сеткой можно эффективно и надежно крепить груз.
- Расправить предохранительную сетку в багажнике. При этом надпись "ТОР" должна указывать вверх, а стрелка находиться по направлению движения. Свободный конец такелажного ремня должен указывать в направлении крышки багажника.

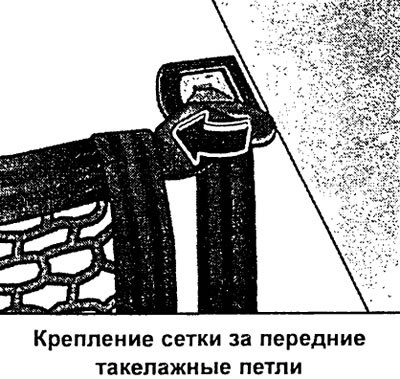

- Ввести вначале передние крючки параллельно петле, а затем повернуть их.
- Затем ввести задние крючки параллельно петле (не поворачивать крючки).

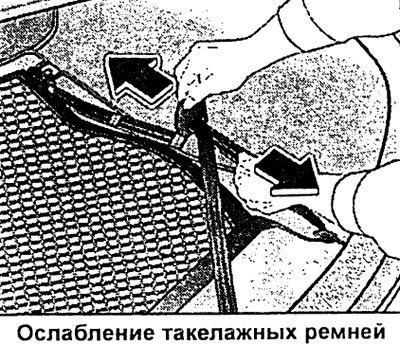

- Сложить вверх оба регулятора и ослабить такелажные ремни.
- Разместить груз, чтобы он по возможности полностью находился под сеткой.
- Потянуть назад такелажные ремни и добиться их тугого натяжения.
После пользования рекомендуется сложить сетку в чехол и хранить ее в багажнике.

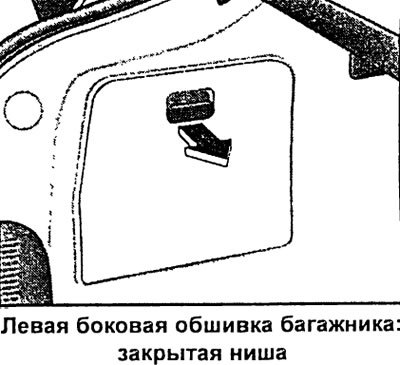

Боковая ниша

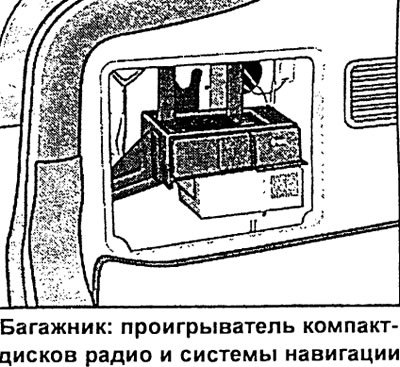

В левой боковой нише багажника находится устройство для смены компакт-дисков радиосистемы и проигрыватель компакт-дисков (CD-ROM) системы навигации.
- Для открывания отжать ручку вниз и снять крышку.
В нише можно хранить автомобильные принадлежности, например, буксировочный трос, пусковые кабели.
Устройство для смены компакт-дисков радиосистемы и проигрыватель компакт-дисков (CD-ROM) системы навигации
Устройство для смены цифровых компакт-дисков радиосистемы и проигрыватель компакт-дисков (CD-ROM) системы навигации находятся в данной нише багажника. Описание пользования приводится в соответствующем руководстве по эксплуатации.
Увеличение размеров багажника
Для увеличения размеров багажника можно складывать вперед оба компонента спинки вместе или раздельно.
Складывание спинки
- Регулятор поперечного положения ремня безопасности отвести в крайнее положение.

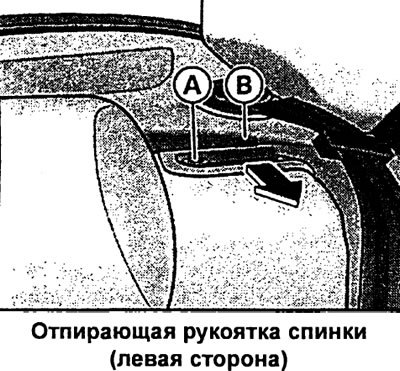

- Отжать по направлению стрелки отпирающую рукоятку А.
- Сложить спинку вперед.
Возвращение спинки в исходное положение
- Отвести спинку назад до момента ее надежной фиксации. При правильной фиксации спинки не должна быть видна красная маркировка штифта В.

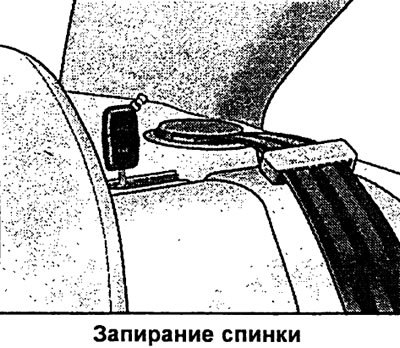

Запирание спинки
- Повернуть вправо вставленный в замок отпирающей рукоятки ключ.
Отпирание спинки
- Повернуть влево вставленный в замок отпирающей рукоятки ключ.
Правильно зафиксированную спинку заднего сиденья (нормальное положение) можно запереть и отпереть только основным или аварийным ключом (замок находится в отпирающей рукоятке). Благодаря этому предотвращается нежелательное проникновение в багажник из салона автомобиля.
Внимание. Спинка должна быть надежно защелкнута на фиксатор для обеспечения — защитного действия ремня среднего сиденья.
Осторожно. При возвращении спинки в исходное положение следить, чтобы ремни безопасности боковых сидений находились в лентонаправляющем желобе. В противном случае ремни могут попасть в замок спинки, что может привести к их повреждению.
Вещевая полка
Вещевая полка за спинкой заднего сиденья может использоваться для легких предметов одежды.
Предупреждение! На вещевую полку не складывать тяжелые или твердые предметы. При резком торможении они могут травмировать находящихся в машине людей!
Осторожно. Помните, что трущиеся о заднее стекло предметы могут повредить систему его электрообогрева.
Примечание. Для обеспечения нормального воздухообмена не накрывать вещами вытяжные щели, находящиеся на стыке заднего стекла и вещевой полки.
Сквозной загрузочный люк с чехлом
Пользуясь сквозным загрузочным люком с примыкающим к нему чехлом, можно перевозить в салоне длинномерные предметы (например, лыжи), не опасаясь за их сохранность, чистоту и исправность.
Загрузка
- Открыть багажник.

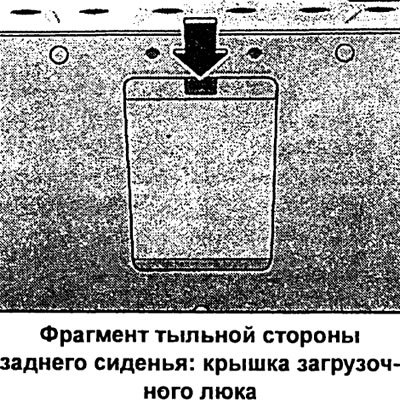

- В багажнике нажать кнопку отпирания крышки загрузочного люка и отвести крышку вниз.
- Отвести вперед задний разделительный подлокотник.
- В салоне отжать вниз кнопку отпирания крышки загрузочного люка и высвободить крышку.
- Извлечь и расправить чехол.
- Вставить лыжи или другие похожие предметы через багажный отсек в чехол, находящийся в салоне.

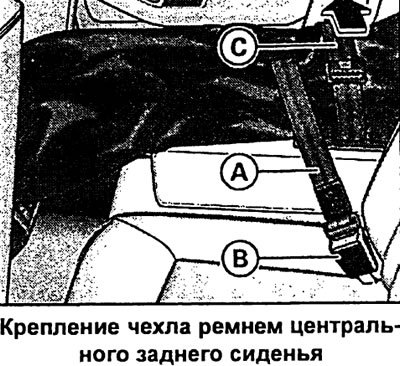

Крепление чехла автомобиля с трехточечным ремнем среднего сиденья
- Вставить ремень чехла А в замок ремня безопасности среднего сиденья В.
- Туго натянуть ремень за его свободный конец С.
Крепление чехла автомобиля с поясным ремнем среднего сиденья
- Вытянуть поясной ремень среднего сиденья.
- Обернуть ремень с заходом снизу в один оборот вокруг чехла.
- Вставить застежку ремня в соответствующий замок.
- Натянуть ремень за другой конец и дать убраться избытку втягивающим устройством.
Заправка чехла на место
- Закрыть в багажнике крышку загрузочного люка.
- Аккуратно сложить чехол и заправить его на место.
- Закрыть в салоне крышку.
