Автомобиль с FIS и бортовым компьютером
Бортовой компьютер анализирует и выводит на индикацию значения актуального и среднего расхода топлива, средней скорости, запаса хода по топливу и времени в пути.
Бортовой компьютер анализирует и выводит на дисплеи (FIS) следующую информацию: расход топлива в данный момент время в пути средняя скорость движения Данная информация выводится на дисплей FIS в приведенной выше последовательности.
Все показатели (запас хода по топливу, время в пути, средний расход топлива, средняя скорость и расход топлива данный момент) индицируются в метрической, а в определенных экспортных вариантах в английской системе единиц.
Пользование

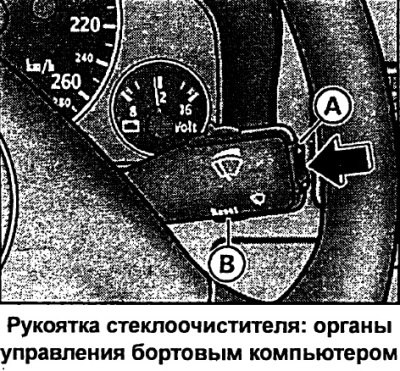

Управление бортовым компьютером осуществляется двумя включателями, смонтированными в рукоятке управления стеклоочистителем.
Выборка функций
- Многократно нажимать на верхнюю или нижнюю сторону переключателя функций А. Происходит последовательный вывод на индикацию 5 функций бортового компьютера.
Стирание информации
- Осуществить выборку актуальной функции.
- Нажать и удерживать минимум одну секунду кнопку сброса В (Reset).
Кнопкой сброса можно установить следующие нулевые значения:
- время в пути
- средний расход топлива
- средняя скорость движения
Бортовой компьютер работает только при включенном зажигании. При включении зажигания на индикацию выводится последняя на момент выключения зажигания функция. Кратким нажатием переключателя функций А или кнопки сброса В можно отключить также индикацию напоминания о необходимости перерыва в движении.
Примечание. При отсоединении клемм аккумуляторной батареи все накопленные значения стираются.
Расход топлива в данный момент
Автомобиль с FIS и бортовым компьютером
Индикация расхода топлива в данный момент помогает экономить топливо.
На индикацию выводится значение расхода топлива в данный момент, измеряемого в л/100 км. С помощью данной индикации можно выбрать режим движения, соответствующий оптимальному расходу топлива.
Расход вычисляется по каждому 30-метровому участку пути. Во время остановки автомобиля сохраняется индикация последнего из вычисленных значений.
Если после пуска двигателя вызывается функция определения расхода топлива в данный момент, то на первых 30-40 метрах пути на индикацию выводится его среднее значение.
Запас хода по топливу
Автомобиль с FIS и бортовым компьютером
Данная индикация помогает при планировании движения.
На дисплее появляется индикация запаса хода в километрах. Данная индикация показывает, сколько километров автомобиль еще может проехать на фактическом остатке топлива в данном режиме движения. Запас хода по топливу определяется дискретными значениями, отсчитываемыми шагами по 10 км.
За основу вычислений запаса хода принимается расход топлива на последних 30 км пути. При более экономичном последующем движении запас хода увеличивается.
Время в пути
Автомобиль с FIS и бортовым компьютером
Индикация времени в пути напоминает о необходимости перерыва в движении.
На индикацию выводится время в пути с отсчетом от момента последнего сброса данных памяти запоминающего устройства. При выключенном зажигании значение времени в пути сохраняется. При продолжении движения к нему добавляется последующий отсчет времени.
При желании начать отсчет времени в пути с определенного момента очистить память нажатием кнопки "Reset" В.
Напоминание о необходимости перерыва в движении
Через два часа после начала движения, независимо от запрограммированной функции, происходит автоматическое переключение на индикацию времени в пути. Мигающая индикация вида "2:00" напоминает водителю о необходимости сделать перерыв в движении.
Кратковременным нажатием на верхнюю или нижнюю сторону переключателя функций, либо на кнопку "Reset" данную индикацию можно выключить.
Если Вы теперь оставите включенным зажигание или если перерыв составит менее 10 мин, то через каждые последующие два часа напоминание о необходимости остановиться на отдых будет повторяться с индикацией времени в пути вида 4:00, 6:00 и т.д. При длительности перерыва более 10 мин с выключенным зажиганием происходит сброс данных отсчета времени в пути.
Средний расход топлива
Автомобиль с FIS с бортовым компьютером
Данная индикация помогает при планировании движения.
На индикацию дисплея выводится средний расход топлива в литрах на 100 км с момента последнего сброса данных памяти. С помощью данной индикации можно выбрать режим движения, соответствующий оптимальному расходу топлива.
При выключенном зажигании значение среднего расхода топлива сохраняется в памяти. При продолжении движения учитываются данные последующего расхода.
При желании определения среднего расхода топлива заново необходимо осуществить сброс данных памяти нажатием кнопки "Reset". При проезде первых 30 м после сброса на индикацию выводится нулевое значение.
Средняя скорость движения
Автомобиль с FIS с бортовым компьютером
Данная индикация помогает при планировании движения.
На индикацию дисплея выводится средняя скорость в км/ч с момента последнего сброса данных памяти.
При выключенном зажигании значение средней скорости сохраняется в памяти. При продолжении движения учитываются также новые данные.
При желании определения средней скорости заново необходимо осуществить сброс данных памяти нажатием кнопки "Reset".

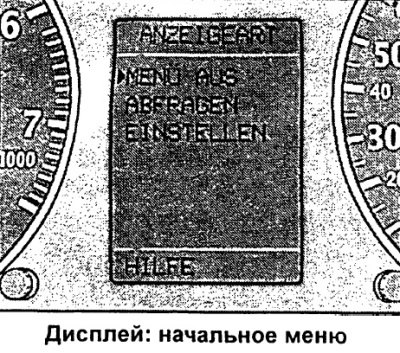

Индикация меню
Автомобиль с автономным отопителем и системой контроля воздуха в шинах

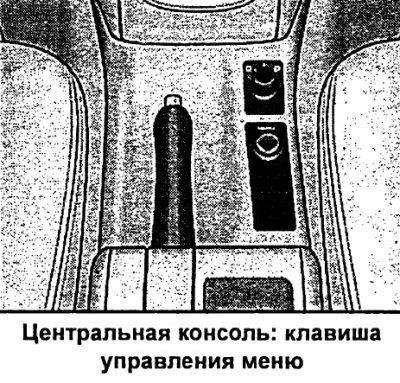

Через соответствующие команды меню Вашего автомобиля существует возможность настройки, включения и управления отдельными функциями (например, автономным отопителем). Кроме того, с помощью меню Вы можете выводить на индикацию дисплея (FIS) необходимую информацию (например, бортового компьютера). Устройство работает только при включенном зажигании. Управление осуществляется клавишей Menu центральной консоли.
Начальное меню информирует Вас относительно различных видов индикации дисплея. Возможны следующие виды индикации:
- MENU AUS (выключение меню)
- ABFRAGEN (запрос)
- EINSTELLEN (настройка, установка)
- HILFE (помощь)
Выборка и ввод команд меню

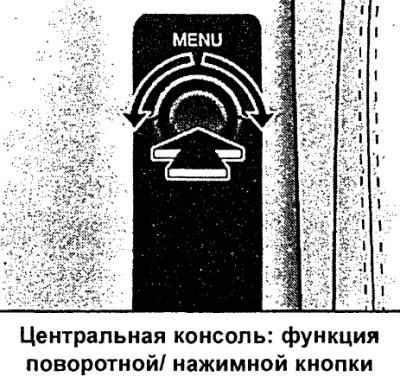

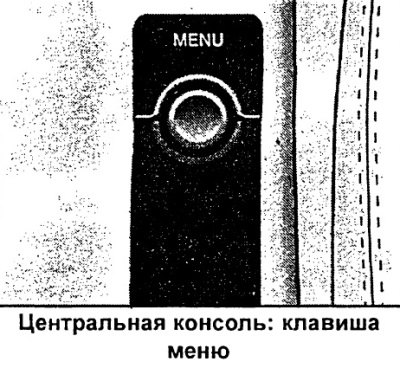

Клавишей Menu и поворотной/нажимной кнопкой центральной консоли можно вызывать индикацию меню, считывать данные и осуществлять настройку.
Функции клавиши Menu и поворотной/нажимной кнопки.
Вызов меню
- Нажать клавишу Menu.
Выборка и настройка
- Вращать поворотную/ нажимную кнопку.
Ввод и подтверждение
- Нажимать поворотную/ нажимную кнопку.
При вращении кнопки по меню движется стрелка выбора команд/возможно изменение параметров настройки.
Нажатием поворотной/нажимной кнопки осуществляется подтверждение выбранной команды/ввод в систему установленных параметров.
Виды индикации
Начальное меню FIS дает возможность выборки 4 видов индикации.
Четырем видам индикации начального меню соответствуют следующие функции:
Menu aus (выключение меню)
- бортовой компьютер,
- система контроля неисправностей/параметры радиосистемы или телефона,
- наружная температура,
- сигнализация превышения скорости,
- предупреждение о незакрытой двери/ багажнике,
- команды дисплея/индикация включенной передачи автоматической трансмиссии,
- дисплей телефона, «телематики» и системы навигации.
Органы управления системой навигации (в зависимости от комплектации) могут находиться на жидкокристаллическом экране или центральной консоли.
Abfragen (запрос)
- Service (техническое обслуживание)
Einstellen (настройка, установка)
- Computer (компьютер)
- Uhr (часы)
- Reifendruck (давление воздуха в шинах)
- Standheizung (автономный отопитель)
- Standluftung (автономный вентилятор)
- Geschwindigkeitswarnung (сигнализация превышения скорости)
Hilfe (помощь)
Данная функция поможет Вам правильно выбирать и вводить необходимые команды.

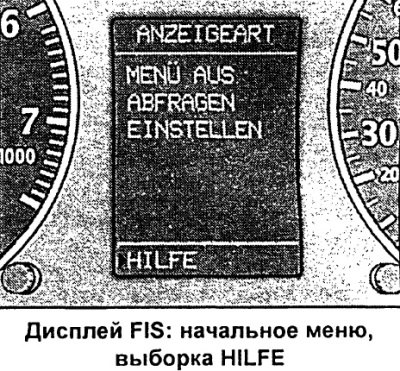

Вызов вспомогательного меню
FIS обладает функцией помощи.
Функция помощи вызывается следующим образом:
- Нажать клавишу Menu. Появляется начальное меню.
- Вращением поворотной/нажимной кнопки установить стрелку выборки команд на HILFE (помощь).
- Подтвердить выборку нажатием поворотной/нажимной кнопки.
Для выхода из вспомогательного меню нажать поворотную/нажимную кнопку.

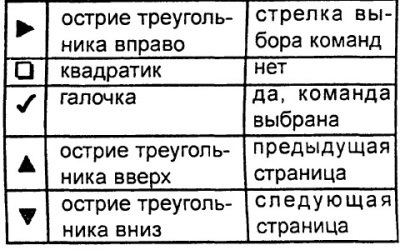

Значение символов дисплея:
Процесс настройки (часть 1)
Настройка осуществляется через команды меню.
Процесс настройки осуществляется следующим образом:
- Нажать клавишу Menu. Появляется начальное меню.

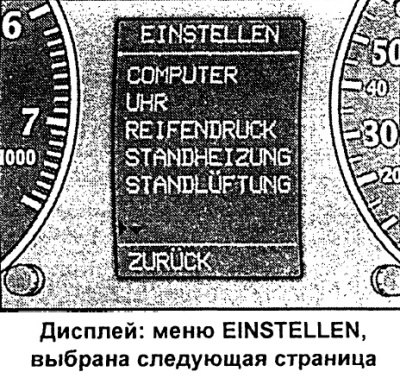

- Вращением поворотной/ нажимной кнопки установить стрелку выборки команд на EINSTELLEN (настройка).

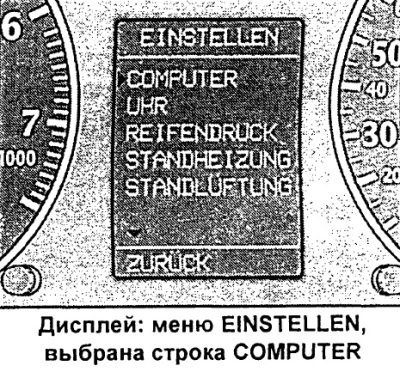

- Подтвердить выборку нажатием поворотной/ нажимной кнопки. Появляется выбранное меню, например, меню представленное на рисунке.
- Для правильной установки стрелки выборки команд может потребоваться пользование символами у (следующая страница) или д (предыдущая страница). Подтвердить это также нажатием поворотной/ нажимной кнопки.

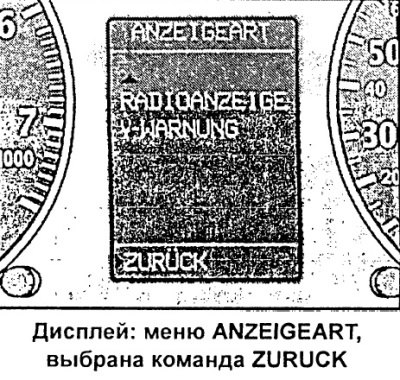

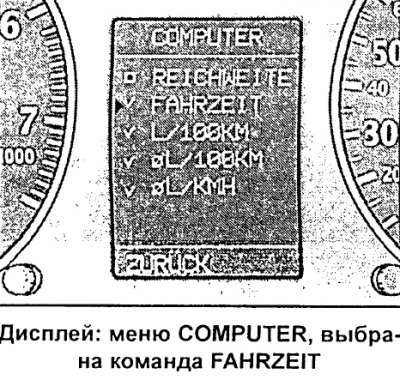

Процесс настройки (часть 2)
Продолжить процесс настройки следующим образом:
- Выбрать и подтвердить актуальный вид настройки. Появляется соответствующий режим настройки, например, представленный на рисунке.
- Вращением поворотной/нажимной кнопки установить стрелку выборки команд на актуальную строку.
- При необходимости нажать поворотную/ нажимную кнопку для выборки галочки у ("да") или квадратика ("нет"), или наоборот.
- Для возврата на более высокий уровень меню установить стрелку выборки команд на ZURUCK (назад) и нажать поворотную/ нажимную кнопку.
Для некоторых видов настройки требуется ввод числовых значений, например, при установке даты. Это также осуществляется вращением поворотной/нажимной кнопки.
Функциональный пример (часть 1)
Приведенный пример показывает полный процесс настройки, осуществляемый через команды меню.
Оригинал расположен на ресурсе: autoinstruction
Если Вы хотите, например, установить календарную дату, то для этого необходимо:

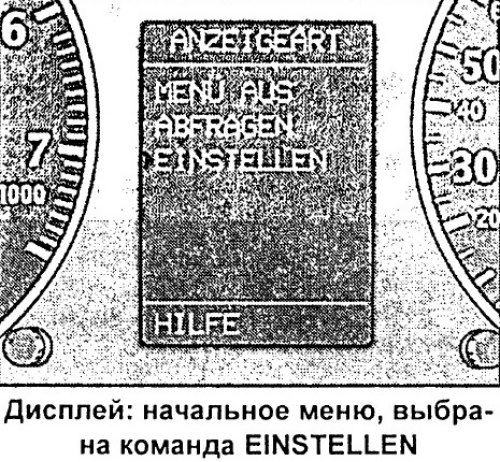

- Нажать клавишу Menu. Появляется начальное меню.
- Вращением поворотной/нажимной кнопки установить стрелку выборки команд на EINSTELLEN (настройка).
- Подтвердить выборку нажатием поворотной/нажимной кнопки. Появляется подменю EINSTELLEN (настройка).

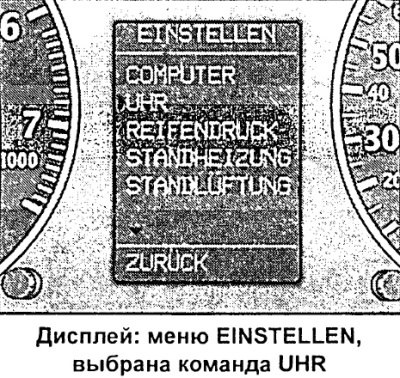

- Вращением поворотной/нажимной кнопки установить стрелку выборки команд на UHR (часы).
- Подтвердить выборку нажатием поворотной/нажимной кнопки. Появляется меню настройки UHR (часы).

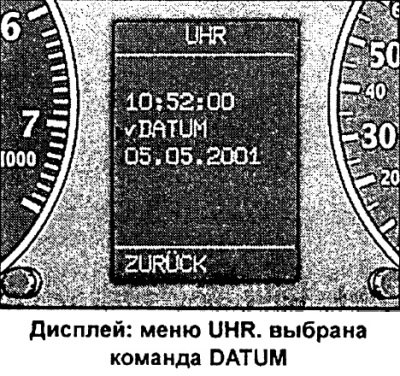

Функциональный пример (часть 2)
Продолжить процесс настройки даты следующим образом:

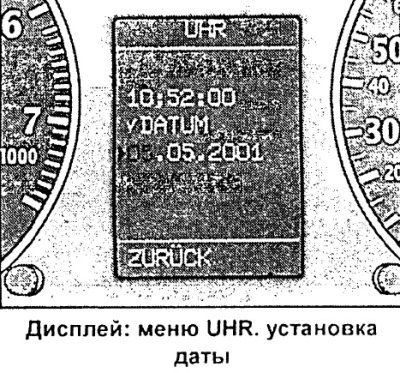

- Вращением поворотной/ нажимной кнопки установить стрелку выборки команд на DATUM.
- Если перед строкой DATUM стоит квадратик , нажать поворотную/ нажимную кнопку. Теперь должна появиться галочка у. Выводится индикация последней установленной даты.
- Установить стрелку выборки команд перед индикацией даты и нажать поворотную/ нажимную кнопку. Начинает мигать индикация дня.
- Вращением поворотной/ нажимной кнопки влево пли вправо установить правильное числовое значение дня. Нажать поворотную/ нажимную кнопку. Теперь мигает индикация месяца.
- Таким же образом установить при необходимости месяц и год.

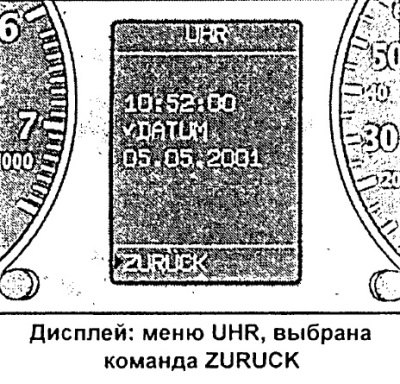

Функциональный пример (часть 3)
Для выхода из меню настройки даты необходимо следующее:
- Установить стрелку выборки команд на ZURUCK (назад).
- Нажать поворотную/ нажимную кнопку. Снова появляется меню EINSTELLEN (настройка).
- Вновь нажать поворотную/ нажимную кнопку. Опять появляется начальное меню.
