Приборы и контрольные лампы (Audi A6 C5)

0

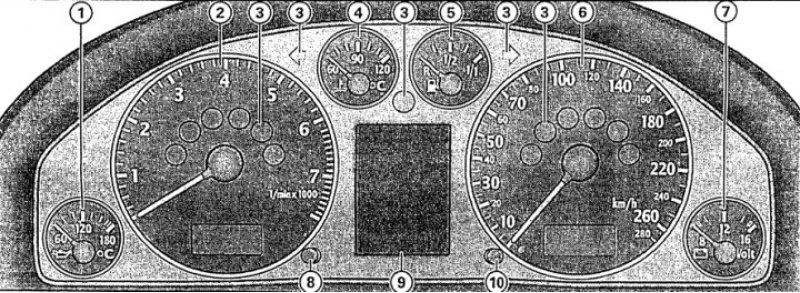

Комбинация приборов

Комбинация приборов служит водителю информационным центром автомобиля.

Указатель температуры моторного масла

Прибор показывает температуру моторного масла.

Пока масло не прогрелось, не следует пытаться реализовать полную мощность двигателя. Если стрелка прибора, как исключение, зайдет в верхнюю зону шкалы, снизить обороты двигателя. После этого стрелка должна возвратиться в нормальный рабочий диапазон.

Если стрелка останется в диапазоне высоких температур, остановиться, заглушить двигатель и проверить уровень масла. Если уровень в норме и после пуска двигателя сигнальная лампа давления масла не мигает, то можно, избегая высоких оборотов двигателя, доехать до ближайшего предприятия Audi.

Тахометр

Тахометр показывает частоту вращения вала двигателя за одну минуту.

При частоте вращения менее 1500 оборотов в минуту переключиться на следующую пониженную передачу. Начало красного сектора шкалы соответствует для всех передач диапазону максимальных оборотов, допустимых кратковременно для обкатанного и прогретого двигателя. Самое позднее при достижении стрелкой данного сектора шкалы переключиться на повышенную передачу, установить рычаг управления в положение "D" или убавить газ.

Осторожно! Допускается только кратковременный заход стрелки тахометра на красный сектор шкалы — опасность повреждения двигателя! Начало красной шкалы зависит от варианта двигателя.

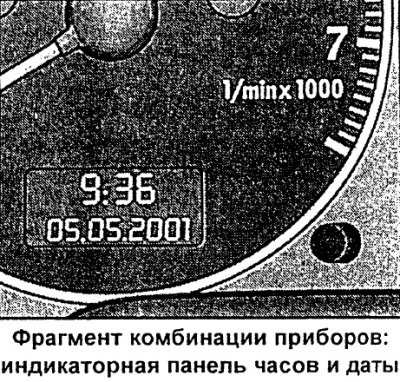

Цифровые часы с индикацией даты

Автомобиль комплектуется кварцевыми часами или радиочасами.



Установка часов

• Потянуть кнопку (мигает часовая индикация) и вращать ее влево/ вправо.

Установка минут

• Потянуть кнопку несколько раз, пока не начнет мигать минутная индикация.
• Вращать кнопку влево/вправо.

Установка календарной даты

• Потянуть кнопку несколько раз, пока не начнет мигать индикация дня, месяца или года.
• Вращать кнопку влево / вправо.

Вывод (убирание)/ вызов календарной даты

• Потянуть кнопку столько раз, пока не начнет мигать полная индикация календарной даты.
• Вращать кнопку влево/ вправо.

Прекращение мигания индикатора после нажатия кнопки означает завершение процесса установки и программирование времени/ календарной даты.

Нажатием/оттягиванием кнопки настройки часов/контрольной кнопки (в зависимости от варианта комбинации приборов) при выключенном зажигании можно на несколько секунд включить освещение индикаторной панели.

Радиочасы

В режиме "радиоуправляемые кварцевые часы" на индикаторной панели появляется символ приема радиоинформации (радиобашня с расходящимися волнами). В данном режиме невозможно ручное изменение индикации минут и даты.

При Вашем нахождении с автомобилем в различных часовых поясах необходимо вручную соответственно изменить индикацию часов.



При отсутствии соответствующего радиосигнала в течение трех дней часы автоматически переключаются в режим "кварцевые часы". При этом исчезает индикация символа приема радиоинформации. При необходимости новой установки времени и календарной даты см. раздел "Цифровые часы с индикацией даты".

Указатель температуры охлаждающей жидкости

Указатель температуры охлаждающей жидкости работает только при включенном зажигании. Во избежание повреждений двигателя принимать во внимание следующие инструкции относительно температурных режимов.

Интервал температур холодного двигателя

Если стрелка еще находится в левой части шкалы, то это означает, что двигатель еще не достиг рабочей температуры. Избегать повышенных оборотов, "полного газа" и значительной нагрузки двигателя.

Рабочий интервал температур

Двигатель достиг рабочей температуры, если при нормальном режиме движения стрелка указателя температуры колеблется в пределах средней части шкалы. При значительной нагрузке двигателя и высокой температуре наружного воздуха стрелка может отойти и дальше вправо по шкале. Это не должно стать поводом для тревоги, пока на дисплее комбинации приборов не мигает сигнальный символ.

Сигнальный символ

Мигание сигнального символа на дисплее свидетельствует о падении уровня охлаждающей жидкости или ее перегреве.

Значительный отход стрелки в правую часть шкалы свидетельствует о слишком высокой температуре охлаждающей жидкости. Остановитесь, заглушите двигатель и дайте ему остыть. Если через короткое время при последующем движении вновь загорится сигнальный символ, то свяжитесь с предприятием Audi.

Внимание! Никогда не открывать капот, если Вы видите или слышите, что из моторного отсека выделяется пар или охлаждающая жидкость. Дождитесь, пока не прекратится выделение пара или охлаждающей жидкости.

Осторожно! Дополнительные фары и другие препятствующие подводу охлаждающего воздуха навесные компоненты ухудшают эффект охлаждения охлаждающей жидкости. При высокой наружной температуре и значительной нагрузке двигателя в данном случае возникает опасность перегрева двигателя!

Одной из задач переднего спойлера является правильное распределение охлаждающего воздуха во время движения. При повреждении спойлера ухудшается охлаждающий эффект и возникает опасность перегрева двигателя! Воспользуйтесь квалифицированной помощью.

Указатель запаса топлива

Указатель работает только при включенном зажигании.

Вместимость топливного бака составляет примерно 70 литров, а автомобиля с восьмицилиндровым двигателем примерно 82 литра. Если стрелка дошла до резервного поля, то на дисплее комбинации приборов загорается символ). Это значит, что в запасе осталось около 9 литров топлива. Индикация данного символа напоминает о необходимости заправки.

Осторожно! Никогда не вырабатывать топливо до сухого бака! Нерегулярная подача топлива может привести к перебоям в системе зажигания. В результате несгоревшее топливо попадет в систему выпуска отработавших газов. Это может привести к перегреву и повреждению катализатора.

Спидометр и счетчики пройденного пути

Спидометр показывает скорость и пройденный путь.



[Источник статьи доступен на сайте autoinstruction.ru]



Индикация пройденного пути выводится в километрах (км). В некоторых модификациях индикация выводится в милях.

Нижний счетчик регистрирует общий пробег автомобиля в километрах или милях.

Верхний счетчик пройденного пути (суточный счетчик нуги) регистрирует пройденный путь с момента последнего сброса его показания. Благодаря этому можно измерять определенные отрезки пройденного пути. Точность отсчета счетчика составляет 100 м или 1/10 мили. Сброс (установка нулевого значения) верхнего счетчика осуществляется нажатием кнопки сброса.

Нажатием кнопки настройки часов/ контрольной кнопки при выключенном зажигании можно на несколько секунд включить освещение счетчиков пройденного пути.

Индикация неисправностей

О наличии неисправности в комбинации приборов сигнализирует индикация "dEF" на месте показании суточного счетчика пути. Как можно скорее устранить неисправность на предприятии Audi.

Вольтметр

Вольтметр показывает электрическое напряжение бортовой сети.

Нормальная величина составляет 1214 В. В случае снижения напряжения при работающем двигателе ниже 12 В проверить электропитание (аккумуляторную батарею и генератор) на предприятии Audi.

Во время пуска двигателя напряжение может падать ниже 8 В.

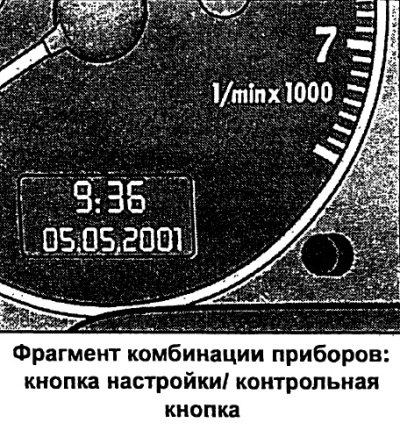

Кнопка настройки/контрольная кнопка

Функциональное назначение контрольной кнопки:



Включение индикации цифровых часок и счетчиков пройденного пути

Нажатием кнопки при выключенном зажигании на несколько секунд включается индикация цифровых часов с индикацией даты и счетчиков пройденною пути.

Вызов индикации оставшегося количества километров до технического обслуживания

Кратковременным нажатием кнопки при включенном зажигании на индикацию выводится количество оставшихся до технического обслуживания километров. Проверка работы системы может выполняться как при заглушенном, так и при работающем двигателе и при скорости не более 5 км/ч.

Контроль индикации символов

Двукратным нажатием контрольной кнопки при включенном зажигании производится последовательный вызов на индикацию системы контроля неисправности всех символов. Проверка работы системы может выполняться как при заглушенном, так и при работающем двигателе и при скорости не более 5 км/ч.

При наличии неисправности 1-й степени приоритетности (красный символ) контроль индикации невозможен.

Вывод на индикацию инструкции водителю

При мигании на дисплее какого-либо символа 1-й степени приоритетности кратковременным нажатием контрольной кнопки можно вновь включить освещение соответствующей инструкции водителю. Например:

MOTOR ABSTELLEN, OLSTAND PRUFEN (заглушить двигатель, проверить уровень масла). Индикация гаснет примерно через 5 секунд.

Сигнализация превышения скорости

Нажатием кнопки во время движения можно программировать пороговое значение степени предупреждения 1 устройства сигнализации превышения скорости.

Пороговое значение степени предупреждения 2 устройства сигнализации превышения скорости программируется только при выключенном зажигании.

Индикация периодичности технического обслуживания

Индикация периодичности технического обслуживания напоминает об очередном техобслуживании.



Индикация километров до технического обслуживании

Кратковременным нажатием кнопки 1 при включенном зажигании на индикацию выводится количество километров до предстоящего технического обслуживания. Вывод индикации возможен как при заглушенном, так и при работающем двигателе и при скорости не более 5 км/ч. Индикация количества километров до технического обслуживания актуализируется каждый раз после включения зажигания - первый раз через 500 км после сброса.

На индикацию дисплея нового автомобиля/ автомобиля после проведения технического обслуживания в период первых 500 км пробега будет выводится сообщение SERVICE IN 15000 Км.

Это распространяется также на автомобили с "LongLife-Service".

Напоминание о техническом обслуживании

Когда до предстоящего технического обслуживания остается 2000 км, при включении зажигания на дисплей вы-зодится следующая индикация:

SERVICE IN 2000 km

Спустя 5 с дисплей переключается на нормальный режим индикации. Индикация количества километров до технического обслуживания актуализируется каждый раз после включения зажигания, вплоть до наступления срока проведения технического обслуживания.



Наступление срока технического обслуживания

При наступлении срока прохождения очередного технического обслуживания непосредственно после включения зажигания на дисплей выводится индикация "Service!". Спустя 5 с дисплей переключается на нормальный режим индикации.

Возвращение индикации в исходное положение

Индикация возвращается в исходное положение проводившим техническое обслуживание предприятием Audi.

Если техническое обслуживание проводилось не предприятием Audi, то индикация возвращается в исходное положение следующим образом:

• Выключить зажигание.
• При нажатой кнопке 2 включить зажигание. На дисплее появляется индикация "SERVICE!".
• Нажимать кнопку 1, пока не погаснет индикация "SERVICE!".

Если не нажать кнопку сброса в течение 5 с, то дисплей переключается на нормальный режим индикации.

Примечания:

• Возвращать индикацию в исходное положение только после проведения технического обслуживания. В противном случае она не будет соответствовать действительности.
• При отсоединении аккумуляторной батареи данные индикации периодичности технического обслуживания сохраняются.
• При наличии неисправности 1-й степени приоритетности (красный символ) вызов индикации количества километров до технического обслуживания невозможен.

Примечание. При включенном зажигании освещаются стрелки комбинации приборов. При включенном свете дополнительно освещаются шкалы.
