Внимание. Капот изготовлен из алюминия. Поэтому при сборке следите за тем, чтобы применялись предназначенные для этого соединительные детали (болты, гайки, шайбы и пр.). В иных случаях на месте соединений может возникнуть контактная коррозия. Соединительные элементы должны иметь специальный защитный слой, имеющий зеленоватый цвет.
Снятие

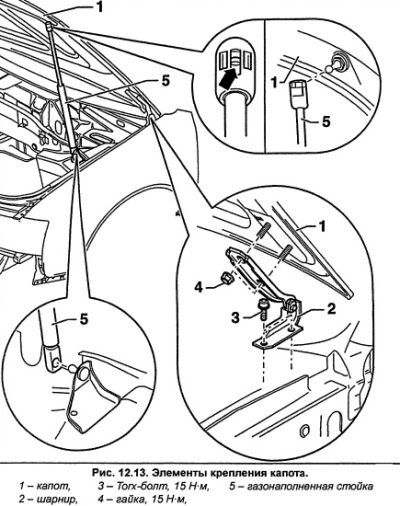

Откройте капот 1 (рис. 12.13) и подложите чистую ветошь под углы капота, чтобы защитить лакокрасочное покрытие автомобиля при снятии капота.
Отсоедините подающий шланг и электрический разъем на форсунке стеклоомывателя. Освободите проводку.
Снимите защитный кожух шарнира на левой стороне.
Отметьте положение капота. Для этого обведите фломастером на шарнире гайки 4 (рис. 12.13).
Вместе с помощником поддержите капот.
Снимите газонаполненную стойку 5 (рис. 12.13). Для этого маленькой отверткой поднимите чуть-чуть стопорную пружинку — стрелка (рис. 12.13). Снимите газонаполненную стойку со сферической цапфы.
Таким же способом снимите газонаполненную стойку с нижней сферической цапфы.

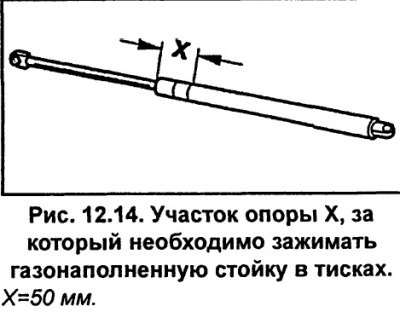

Если будет устанавливаться новая газонаполненная стойка, то для утилизации старой стойки из нее необходимо удалить газ. Для этого закрепите газонаполненную стойку в тисках за участок X, показанный на рис. 12.14. Во избежание несчастного случая обязательно зажимайте стойку за указанный участок. На расстоянии, равном ⅓ длины, распилите корпус газонаполненной стойки. При распиливании газонаполненной стойки для защиты глаз используйте очки.
Отверните гайки 4 (рис. 12.13) и с помощью помощника снимите капот.
Установка
При необходимости покрасьте капот.

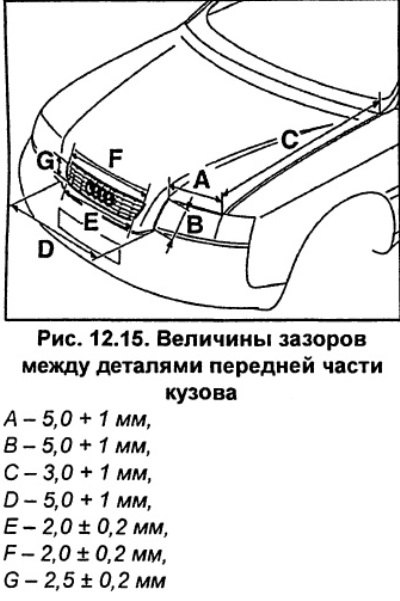

С помощью помощника навесьте капот. Расположите капот в соответствии с предварительно нанесенными метками на шарнире и закрепите его гайками. Если монтируется новый капот, его необходимо отрегулировать.
Установите газонаполненную стойку таким образом, чтобы поршневой шток указывал на капот, а корпус — на кузов. Закрепите газонаполненную стойку на сферических цапфах и защелкните.
Если удалены амортизирующие упоры, их необходимо установить заново. Вначале заверните их до упора, потом выверните на столько, чтобы закрытый капот плотно ложился на крылья.
Защелкните защитный кожух шарнира капота.
Подсоедините шланг к форсунам стеклоомывателя и электрический разъем для обогрева форсунок. Защелкните шланг и электрическую проводку.
