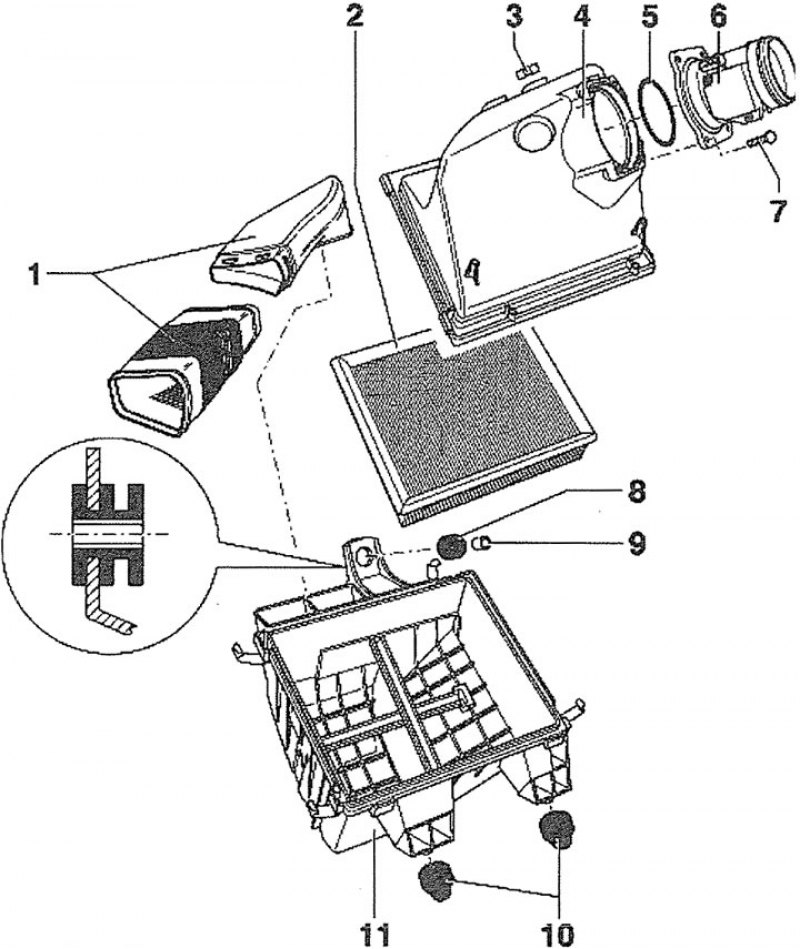

8.0. Воздушный фильтр. Автомобили с бензиновым двигателем: 1 - воздуховоды; 2 - сменный фильтрующий элемент воздушного фильтра; 3 - зажим; 4 - крышка воздушного фильтра; 5 - уплотнительное кольцо; 6 - датчик массового расхода воздуха; 7 - болт. Момент затяжки -10 Нм; 8 - резиновая подушка крепления; 9 - распорная втулка; 10 - прокладка; 11 - корпус воздушного фильтра

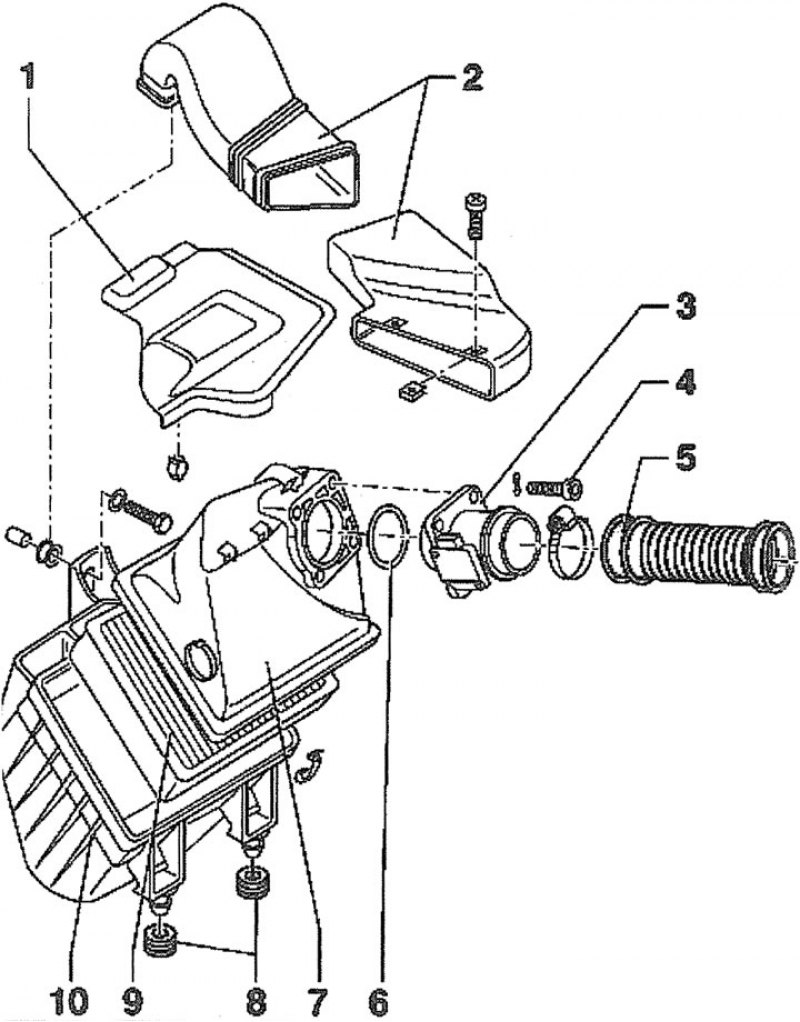

8.0а. Воздушный фильтр. Автомобили с дизельным двигателем: 1 - защитная крышка; 2 - воздуховод; 3 - датчик массового расхода воздуха; 4 - болт. Момент затяжки - 10 Нм; 5 - подающий воздуховод дроссельной заслонки; 6 - уплотнительное кольцо; 7 - крышка воздушного фильтра; 8 - резиновая подушка крепления; 9 - сменный фильтрующий элемент воздушного фильтра; 10 - корпус воздушного фильтра
Снятие
Автомобили с бензиновым двигателем
1. Снимите крышку 1 воздушного фильтра (см. иллюстрацию).

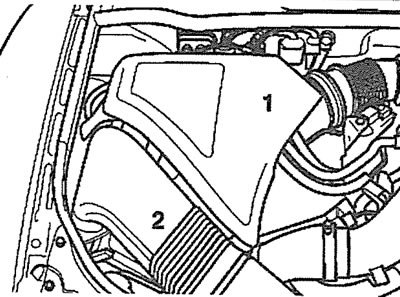

8.1. Снимите крышку 1 воздушного фильтра
2. Снимите воздуховод 2 (см. иллюстрацию 8.1).
3. Отсоедините штекеры 4 датчика массового расхода воздуха (см. иллюстрацию).

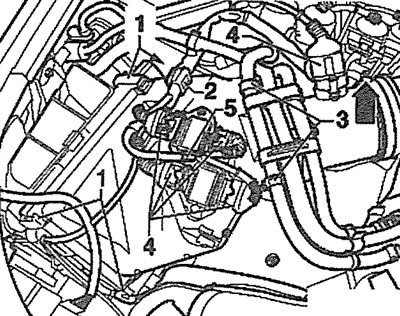

8.3. Отсоедините штекеры 4 датчика массового расхода воздуха
4. Автомобили с двигателем AJK, ARE, AZA. Отсоедините остальные штекеры 4 катушек зажигания (см. иллюстрацию 8.3).
5. Разрежьте хомут 5, высвободите жгут проводов из держателя 2 и сместите их в сторону от места работ (см. иллюстрацию 8.3).
6. Высвободите топливопроводы из держателей 3, снимите хомут (см. стрелку на иллюстрации 8.3), отожмите фиксаторы 1 и снимите крышку воздушного фильтра.
7. Замените прежний сменный фильтрующий элемент воздушного фильтра на новый.
Автомобили с дизельным двигателем
8. Снимите крышку 2 воздушного фильтра, отсоедините воздуховод 1 (см. иллюстрацию).

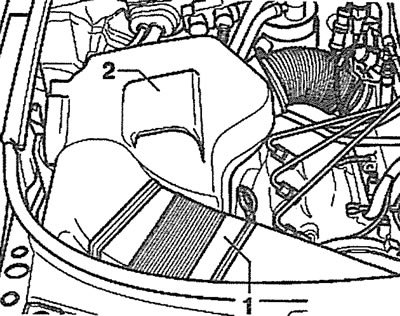

8.8. Снимите крышку 2 воздушного фильтра, отсоедините воздуховод 1
9. Снимите хомут 3, затем отсоедините штекер 4 датчика массового расхода воздуха (см. иллюстрацию).

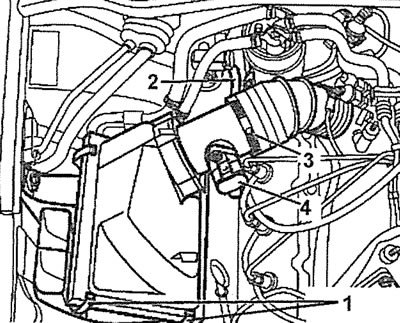

8.9. Снимите хомут 3, затем отсоедините штекер 4 датчика массового расхода воздуха
10. Отсоедините шланг 2 корпуса воздушного фильтра, отожмите четыре фиксатора 1 и снимите крышку воздушного фильтра (см. иллюстрацию 8.9).
11. Замените прежний сменный фильтрующий элемент воздушного фильтра на новый.
Далее установка демонтированных компонентов производится в последовательности, обратной снятию.
