Снятие

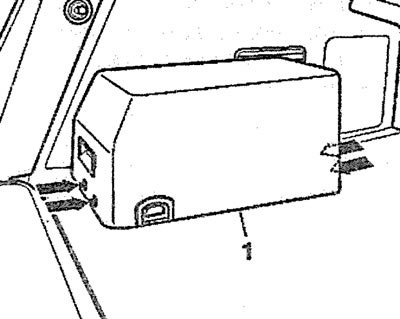

25. Поверните фиксаторы (см. стрелки на иллюстрации) против часовой стрелки и аккуратно снимите облицовку 1.
8.25. Поверните фиксаторы (см. стрелки) против часовой стрелки и аккуратно снимите облицовку 1

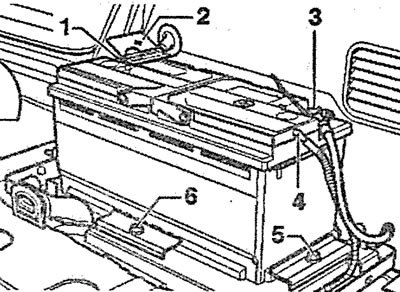

26. Ослабьте затяжку гайки 3 и отсоедините клемму провода «массы» (-) от отрицательного полюса аккумулятора (см. иллюстрацию).
8.26. Ослабьте затяжку гайки 3 «отсоедините клемму провода «массы» (-) от отрицательного полюса аккумулятора
27. Приподнимите защитную накладку 2, ослабьте затяжку гайки 1 клеммы провода положительного потенциала (+) и отсоедините клемму от положительного полюса аккумулятора (см. иллюстрацию 8.26).
28. Отсоедините центральный шланг 4 вентиляции аккумулятора (см. иллюстрацию 8.26).
29. Вывинтите болты 5 и 6 крепления прижимных скоб аккумулятора (см. иллюстрацию 8.26) и аккуратно извлеките аккумулятор из багажного отделения. Момент затяжки болтов составляет 15 Нм.
Установка
Установка аккумулятора, расположенного в багажном отделении, производится в последовательности, обратной снятию.
30. Установите аккумулятор так, чтобы выступ держателя аккумулятора входил в паз в нижней части корпуса аккумулятора (см. стрелку на иллюстрации 8.12).
31. Убедитесь, что отверстие на нижней части корпуса аккумулятора находится напротив отверстия под болт крепления (см. стрелки на иллюстрации 8.13). В этом случае аккумулятор фиксируется в лотке и не будет смещаться.
(Материал опубликован ранее на: AutoInstruction.ru)
32. Подсоедините сначала клемму провода положительного потенциала (+), а затем клемму провода «массы» (-) к соответствующим полюсам аккумулятора. Момент затяжки гаек крепления клемм составляет 7,5 Нм.
