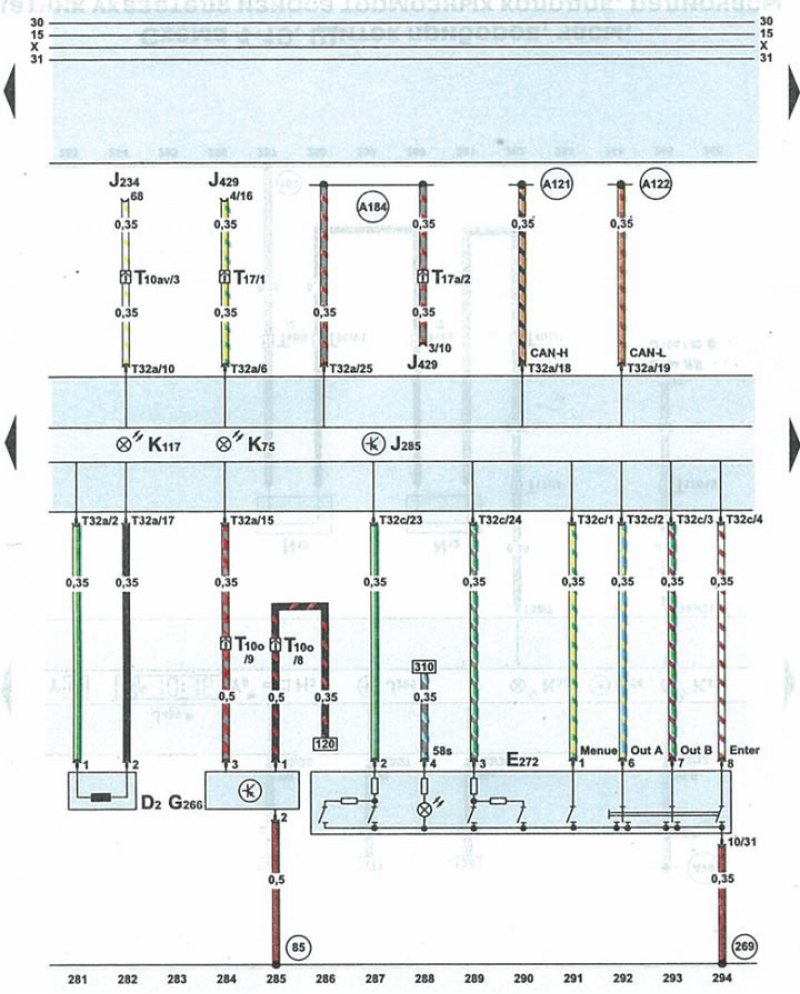

Схема 4-21. Щиток приборов, катушка иммобилайзера для считывания кода противоугонного устройства, датчики уровня масла/температуры масла
| D2 | катушка считывания противоугонного устройства |
| Е272 | переключатель функций и центральной консоли |
| G266 | термодатчик уровня моторного масла, индикации срока обслуживания |
| J234 | блок управления подушкой безопасности |
| J285 | комбинированный процессор на щитке приборов |
| J429 | блок управления центральным замком |
| К75 | сигнальная лампочка подушек безопасности |
| К117 | сигнальная лампочка противоугонной системы |
| Т10о | 10-контактный штекер коричневого цвета на блоке предохранителей и реле под обтекателем |
| T10av | 10-контактный штекер желтого цвета на передней стойке справа |
| Т17 | 17-контактный штекер оранжевого цвета на передней стойке справа |
| Т17а | 17-контактный штекер коричневого цвета на передней стойке справа |
| Т32а | 32-контактное штекер зеленого цвета на щитке приборов |
| Т32с | 32-контактное штекер серого цвета на щитке приборов |
| 85 | соединение 1 на «массу» (-) в жгуте проводов моторного отсека |
| 269 | соединение 1 датчика с «массой» (-) в жгуте проводов панели приборов |
| А121 | провод шины (High-Bus) обмена данными в жгуте проводов панели приборов |
| А122 | провод шины (Low-Bus) обмена данными в жгуте проводов панели приборов |
| А184 | провод контактного датчика капота в жгуте проводов панели приборов |
| • | шина коммутации данных |
