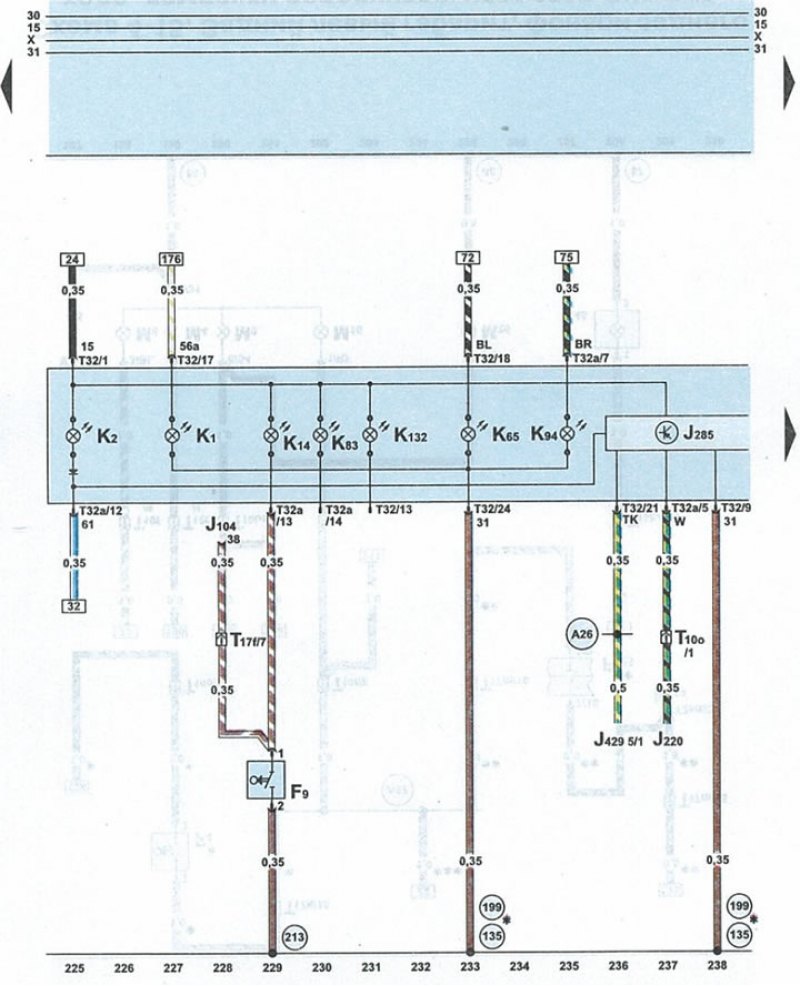

Схема 4-17. Щиток приборов, сигнальные лампочки
| F9 | выключатель (сигнальной лампочки) стояночного тормоза |
| J104 | блок управления ABS с EDS |
| J220 | блок управления двигателем с системой впрыска Motronic |
| J285 | микропроцессор щитка приборов |
| J429 | блок управления центральным замком |
| К1 | сигнальная лампочка дальнего света |
| К2 | сигнальная лампочка генератора |
| К14 | сигнальная лампочка стояночного тормоза |
| К65 | сигнальная лампочка указателя левого поворота |
| К83 | сигнальная лампочка системы самодиагностики/содержания СО |
| К94 | сигнальная лампочка указателя правого поворота |
| К132 | сигнальная лампочка электронного акселератора |
| Т10о | 10-контактный штекер коричневого цвета блока предохранителей и реле под обтекателем |
| T17f | 17-контактный штекер черного цвета на блоке реле под вещевым карманом на водительской стороне |
| Т32 | 32-контактный штекер синего цвета на щитке приборов |
| Т32а | 32-контактный штекер зеленого цвета на щитке приборов |
| 135 | провод «массы» (-) 2 в жгуте проводов панели приборов |
| 199 | провод «массы» (-) 3 в жгуте проводов панели приборов |
| 213 | провод «массы» (-) 4 в жгуте проводов на панели приборов |
| А26 | провод контактного выключателя на водительской двери в жгуте проводов панели приборов |
