1– температура охлаждающей жидкости
Указатель работает при включенном зажигании. Однако после включения должно пройти некоторое время до установки стрелки в положение, соответствующее фактической температуре.
Интервал температур холодного двигателя
Пока стрелка находится в левой части шкалы, избегайте повышенных оборотов и нагрузки двигателя!
Рабочий интервал температур
При нормальном режиме движения стрелка указателя температуры должна колебаться в пределах средней части шкалы.
При значительной нагрузке двигателя и высокой температуре наружного воздуха стрелка может отойти и дальше вправо по шкале. Это не должно стать поводом для тревоги, пока не мигает сигнальная лампа системы охлаждения.
Сигнальная лампа
Мигание сигнальной лампы температуры/ уровня охлаждающей жидкости во время движения свидетельствует о падении ее уровня или перегреве. Остановитесь, заглушите двигатель и установите причину неполадок.
2 – тахометр
Красный сектор шкалы соответствует диапазону максимальных оборотов, допустимых кратковременно для обкатанного и прогретого двигателя. Рекомендуется, однако, самое позднее при достижении стрелкой данного сектора шкалы переключиться на повышенную передачу или убавить газ. В период обкатки следует избегать высокооборотных режимов.
3 – температура наружного воздуха
Указатель работает при включенном зажигании.
При переключении дисплея автомобилей с автоматическим кондиционером на показания по шкале Фаренгейта (°F) указатель температуры наружного воздуха соответственно автоматически изменяет индикацию.
(Текст взят с портала проекта AutoInstruction.ru)

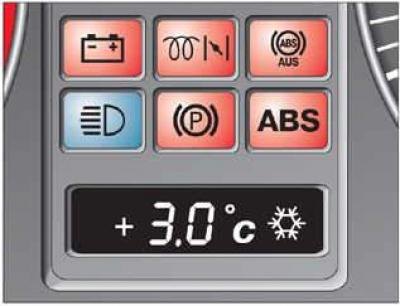

При температурах от +5°С до 0°С на дисплее справа от основных показаний появляется символ в виде снежинки.
При температурах от 0°С до –5°С снежинка появляется слева от основной индикации.
Появление символа в виде снежинки предупреждает водителя о необходимости проявления особой осторожности ввиду опасности гололеда.
На неподвижном автомобиле или при движении с очень малой скоростью индикация температуры может быть несколько выше фактической температуры вследствие излучаемого двигателем тепла.
4 – спидометр
Деление шкалы спидометра на сектора определяется типом двигателя. Поэтому возможны расхождения с иллюстрацией. Спидометр оснащен цифровым счетчиком общего и разового пробега, а также указателем интервалом технического обслуживания.
Счетчики пробега
Верхний счетчик регистрирует общий, а нижний – разовый пробег. Точность отсчета разового пробега нижнего счетчика составляет 100 м.
Счетчик разового пробега устанавливается на нуль нажатием минимум в течение 2-х секунд кнопки сброса, расположенной рядом со спидометром.
Указатель интервалов технического обслуживания
После включения зажигания на месте счетчика разового пробега в течение нескольких секунд мигает индикация очередного технического обслуживания. При наступлении срока очередного технического обслуживания индикация мигает в течение примерно 60 секунд также после запуска двигателя. При желании, не дожидаясь полного времени истечения индикации, нажатием кнопки сброса (рядом со спидометром) можно переключиться на счетчик разового пробега.

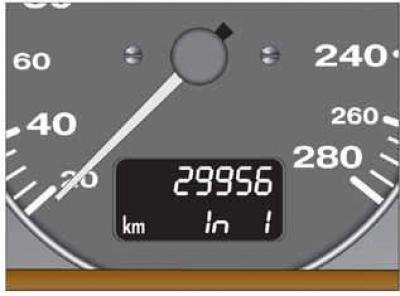

Индикация очередного технического обслуживания появляется заранее – за 1000 км или за 10 дней. Возможно появление следующей индикации:
OEL – обслуживание – замена масла
ln 1 – инспекционное обслуживание
ln 2 – дополнительное техническое обслуживание
После проведения технического обслуживания индикация возвращается в исходное положение на предприятии Audi.
Индикация неисправностей
При наличии неисправности в комбинации приборов на месте показаний счетчика разового пробега появляется индикация "dEF". Неисправность безотлагательно устраните на предприятии Audi.
5 – кнопка сброса счетчика разового пробега
Счетчик разового пробега устанавливается на нуль нажатием минимум в течение 2 секунд кнопки сброса, расположенной рядом со спидометром.
6 – указатель уровня топлива в баке
После включения зажигания и после заправки должно пройти 2 минуты до установки стрелки в соответствующее фактическому остатку топлива положение.
Вместимость топливного бака переднеприводных автомобилей составляет примерно 80 литров, а полноприводных около 75 литров. Это приближенные значения. Фактически заправляемое количество может несколько отличаться от данных величин.
Если стрелка дошла до резервного поля, это значит, что в запасе осталось около 12 литров.
Загорание символа бензоколонки в комбинации приборов напоминает, кроме того, о необходимости заправки. Никогда не вырабатывайте топливо до сухого бака.
8 – стрелочные часы
Время устанавливается кнопкой регулятора яркости подсветки приборов. При каждом однократном вытягивании и повороте кнопки стрелка перескакивает на одну минуту. Если удерживать кнопку в вытянутом положении, повернув ее, то стрелки начнут сначала медленно, а затем все быстрее пробегать шкалу.
9 – температура масла двигателя
Пока масло не прогрелось, не следует пытаться реализовать полную мощность двигателя. Если стрелка прибора, как исключение, зайдет в диапазон высоких температур, необходимо снизить обороты двигателя. После этого стрелка должна возвратиться в нормальный рабочий диапазон. Если стрелка остается в диапазоне высоких температур, остановитесь, заглушите двигатель и проверьте уровень масла. Если уровень в норме и после пуска двигателя не мигает сигнальная лампа давления масла, то можно, избегая высоких оборотов, доехать до ближайшего предприятия Audi.
10 – вольтметр
Вольтметр показывает напряжение электрической бортовой сети. Нормальная величина: 12–14 вольт. При снижении напряжения при работающем двигателе ниже 12 вольт проверьте электропитание (аккумулятор и генератор) на предприятии Audi. Во время пуска двигателя напряжение может падать ниже 8 вольт.
11 – подсветка приборов
При включенном освещении возможна регулировка яркости подсветки приборов вращением кнопки.
