Снятие
Отсоедините провод «массы» от аккумуляторной батареи.
Снимите панель приборов с панели управления.

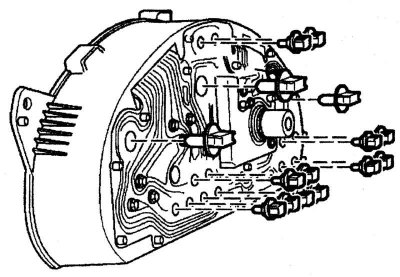

Рис. 9.59. Снятие контрольных ламп с панели приборов
С обратной стороны панели приборов снимите контрольные лампы (рис. 9.59).
Назначение, цвет и мощность ламп панели приборов приведены в табл. 9.9.
Таблица 9.9 Назначение, цвет и мощность ламп панели приборов
| Контрольная лампа | Цвет | Напряжение, В/мощность, Вт |
| Зарядки аккумуляторной батареи | Красный | 14/1,4 |
| Непристегнутого ремня безопасности | Красный | 14/1,4 |
| Дальнего света | Голубой | 14/1,4 |
| Низкого уровня топлива | Желтый | 12/3 |
| Давления масла | Красный | 14/1,4 |
| Стояночного тормоза и тормозной жидкости | Красный | 14/1,4 |
| Неисправности двигателя | Желтый | 14/1,4 |
| Указателей поворота | Зеленый | 14/1,4 |
| Подсветка панели приборов | Голубой | 12/3 |
| Задней противотуманной фары | Желтый | 14/1,4 |
Установка
С обратной стороны панели приборов установите контрольные лампы.
Установите панель приборов на панель управления.
Подсоедините провод «массы» к аккумуляторной батарее.
