Разборка
Отсоедините провод «массы» от аккумуляторной батареи.
Снимите панель управления в сборе.

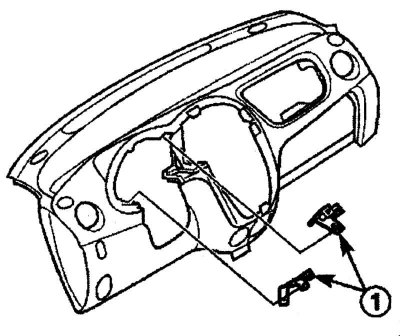

Рис. 9.45. Расположение винтов крепления кронштейнов (1) панели управления
Выверните винты и снимите кронштейны 1 (рис. 9.45) панели управления.

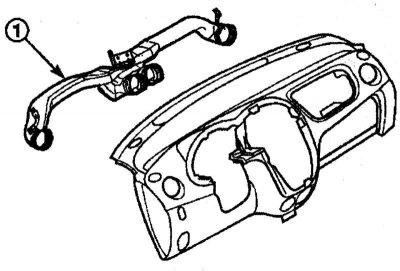

Рис. 9.46. Снятие воздуховодов (1) с панели управления
Выверните винты и снимите воздуховоды 1 (рис. 9.46) с панели управления.

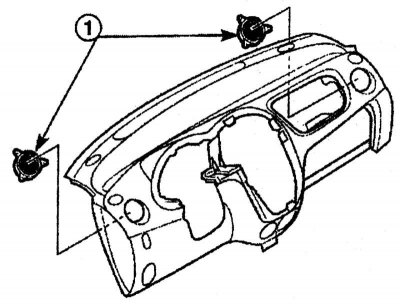

Рис. 9.47. Снятие дефлекторов (1) с панели управления
Выверните винты и снимите дефлекторы 1 (рис. 9.47) с панели управления.

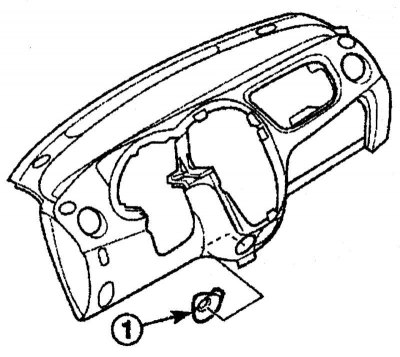

Рис. 9.48. Снятие гнезда прикуривателя (1) с панели управления
Выверните винты и снимите гнездо прикуривателя 1 (рис. 9.48) с панели управления.

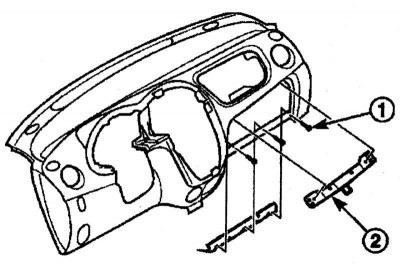

Рис. 9.49. Расположение винтов (1) крепления фиксатора и кронштейна (2) панели управления
Выверните винты 1 (рис. 9.49) и снимите фиксатор и кронштейн 2 перчаточного ящика с панели управления.

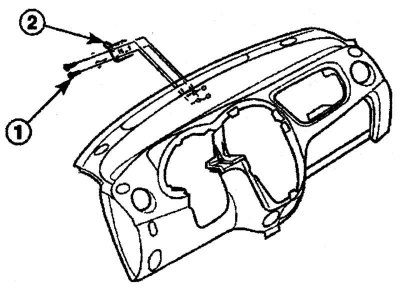

Рис. 9.50. Расположение винтов (1) крепления направляющего кронштейна (2) панели управления
Выверните винты 1 (рис. 9.50) и снимите направляющий кронштейн 2 с панели управления.

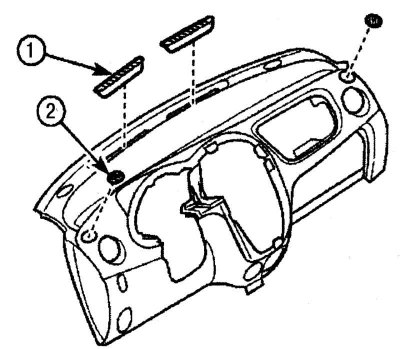

Рис. 9.51. Снятие решеток антиобледенителя (1) и обдува боковых стекол (2) с панели управления
Снимите решетки антиобледенителя 1 (рис. 9.51) и обдува боковых стекол 2 с панели управления.
Сборка
Установите решетки антиобледенителя и обдува боковых стекол.
Установите направляющий кронштейн на панель управления и закрепите его винтами.
Установите фиксатор и кронштейн перчаточного ящика панели управления и закрепите его винтами.
Установите гнездо прикуривателя на панель управления и закрепите его винтами.
Установите дефлекторы на панель управления и закрепите их винтами.
Установите воздуховоды на панель управления и закрепите их винтами.
Установите панель управления в сборе.
Подсоедините провод «массы» к аккумуляторной батарее.
