Снятие
Рис. 9.57. Элементы панели приборов: 1 - стекло панели приборов; 2 - накладка панели приборов; 3 - спидометр; 4 - указатель уровня топлива; 5 - указатель температуры; 6 - корпус панели приборов; 7 - электрическая плата; 8 - лампа подсветки панели приборов
Элементы панели приборов показаны на рисунке 9.57.
Отсоедините провод «массы» от аккумуляторной батареи.
Снимите молдинг панели управления.
Снимите панель приборов в сборе в следующем порядке:

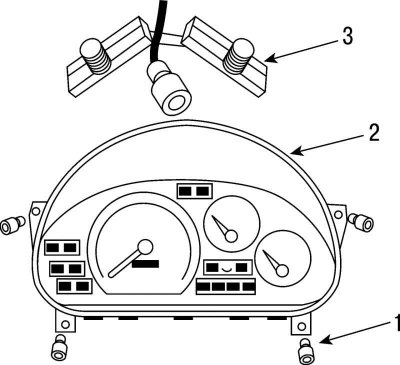

Рис. 9.58. Расположение винтов (1) крепления панели приборов (2) и электрического разъема и троса спидометра (3)
- выверните винты 1 (рис. 9.58);
- отсоедините электрический разъем и трос спидометра 3;
- снимите панель приборов 2 с панели управления.
Установка
Подсоедините к панели приборов электрический разъем и трос спидометра.
Установите панель приборов в панель управления и закрепите ее винтами.
Установите молдинг панели управления.
Подсоедините провод «массы» к аккумуляторной батарее.
