Снятие
Отсоедините провод «массы» от аккумуляторной батареи.
Снимите панель управления в сборе.

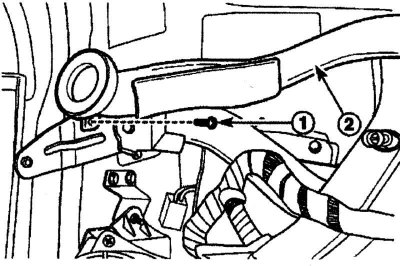

Рис. 9.52. Расположение винтов (1) крепления трубопровода антиобледенителя (2) каркасной балки
Выверните винты 1 (рис. 9.52) и снимите трубопровод антиобледенителя 2 каркасной балки.
Отверните гайки и снимите рулевую колонку.
Отсоедините электрические разъемы и снимите жгуты проводов в следующем порядке:
- снимите крепежные полоски крепления жгутов проводов;

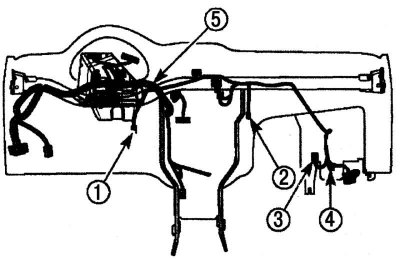

Рис. 9.53. Расположение электрических разъемов выключателя стоп-сигнала (1), термостата (2), резистора двигателя вентилятора отопителя (3) и двигателя вентилятора отопителя (4) на жгутах проводов (5)
- отсоедините электрический разъем 1 (рис. 9.53) выключателя стоп-сигнала;
- отсоедините электрический разъем термостата 2;
- отсоедините электрический разъем двигателя вентилятора отопителя 4;
- отсоедините электрический разъем резистора двигателя вентилятора отопителя 3;
- снимите жгуты проводов 5.

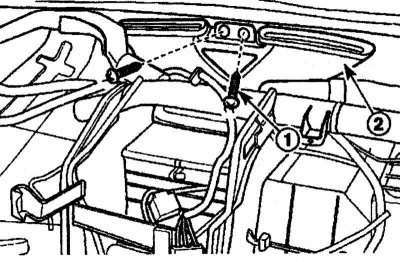

Рис. 9.54. Расположение винтов (1) крепления воздуховодов (2) антиобледенителя к панели щитка
Выверните винты 1 (рис. 9.54) и снимите воздуховоды 2 антиобледенителя с панели щитка.

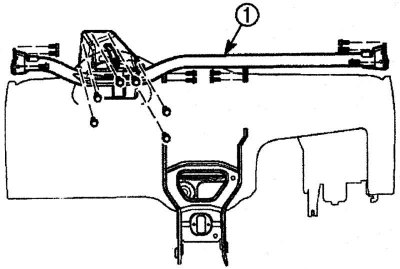

Рис. 9.55. Расположение винтов крепления каркасной балки (1)
Выверните винты и снимите каркасную балку 1 (рис. 9.55).

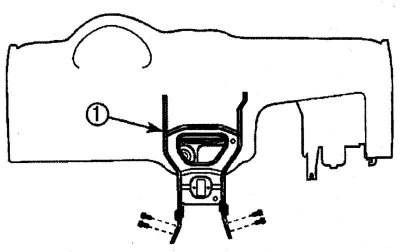

Рис. 9.56. Расположение винтов крепления центрального каркаса (1)
Выверните болты и снимите центральный каркас 1 (рис. 9.56).
Установка
Установите каркасную балку и закрепите ее болтами.
[Оригинал выложен на портале: Autoinstruction.ru]
Установите центральный каркас и закрепите его болтами.
Установите трубопровод антиобледенителя на панель щитка и закрепите винтами.
Установить воздуховод антиобледенителя на панель щитка и закрепите его винтами.
Установите на место жгут проводов и подсоедините электрические разъемы к резистору двигателя вентилятора отопителя, двигателю вентилятора отопителя, термостату и включателю стоп-сигнала. Закрепите жгуты проводов крепежными полосками.
Установите рулевую колонку и закрепите ее гайками.
Установите воздуховод антиобледенителя и закрепите его винтами.
Установите панель управления в сборе.
Подсоедините провод «массы» к аккумуляторной батарее.
