Датчик положения педали акселератора
Снятие
1. Снимите панель отделки.
2. Отсоедините тросик, возвратную пружину и снимите педаль с кронштейна.
3. Открутите крепежные болты и снимите датчик.
Установка
Установка проводится в обратном порядке снятия.
Датчик температуры охлаждающей жидкости
Снятие
1. Слейте часть охлаждающей жидкости из двигателя.
2. Отсоедините разъем подключения и выкрутите датчик.
Установка
Установка проводится в обратном порядке снятия.
Датчик скорости вращения коленчатого вала
Снятие
1. Отсоедините разъем подключения.
2. Открутите крепежные винты и снимите датчик с блока цилиндров (двигатель ААТ).
Установка
Установка проводится в обратном порядке снятия.
Запорный клапан
Снятие
1. Открутите крепежную гайку и отсоедините провод.
2. Выкрутите клапан и снимите уплотнительное кольцо.
Установка
Установка проводится в обратном порядке снятия.
Клапан системы запуска двигателя
Снятие
1. Открутите крепежный винт и снимите клапан с впрыскивающего насоса.
2. Снимите уплотнительные кольца и фильтр. Отсоедините разъем подключения.
Установка
Установка проводится в обратном порядке снятия.
Клапан регулировки давления (двигатели 1Z и AHU)
Снятие
1. Отсоедините воздушные патрубки, мешающие снятию.
Источник расположен на сайте (Autoinstruction)
2. Отсоедините разъем подключения.

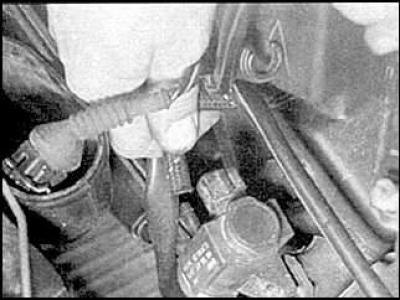

3. Отсоедините вакуумные шланги, пометив их перед снятием.
4. Открутите крепежные гайки и снимите клапан.
Установка
Установка проводится в обратном порядке снятия.
Датчик температуры поступающего воздуха (двигатель АВР)
Снятие
1. Отсоедините разъем подключения.
2. Снимите крепежный зажим и снимите датчик.
Установка
Установка проводится в обратном порядке снятия.
Датчик потока воздуха (кроме двигателей AAS)
Снятие
1. Отсоедините пластиковый кожух от впускного патрубка и промежуточного патрубка.
2. Отсоедините воздушный шланг от датчика потока воздуха.
3. Отсоедините воздушный шланг от датчика.
4. Освободите крепежные зажимы крышки.

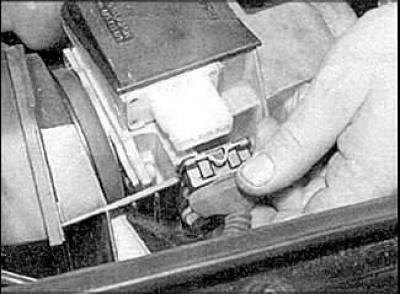

5. Отсоедините разъем подключения и снимите крышку и датчик потока воздуха.
6. Отсоедините разъем подключения и снимите крышку и датчик (двигатель ААТ).
7. Снимите щиток датчика.
8. Открутите крепежные болты датчика потока воздуха.
Установка
Установка проводится в обратном порядке снятия.
Электронный блок управления
Снятие
1. Снимите панель отделки и кожух электронного блока управления.
2. Открутите крепежные болты для получения доступа к электронному блоку управления и снимите его, отсоедините разъемы подключения.
Установка
Установка проводится в обратном порядке снятия.
Системное реле
Снятие
1. Снимите панель отделки.
2. Открутите крепежный винт, снимите кожух и достаньте реле.
Установка
Установка проводится в обратном порядке снятия.
Выключатели на педали сцепления и тормоза
Смотрите подраздел 9.1.5 и подраздел 10.15.
Датчик температуры топлива
Снятие
1. Снимите крышку впрыскивающего насоса.
2. Открутите крепежные винты и снимите датчик.
Установка
Установка проводится в обратном порядке снятия.
