Лампа внутреннего освещения/подсветки чтения

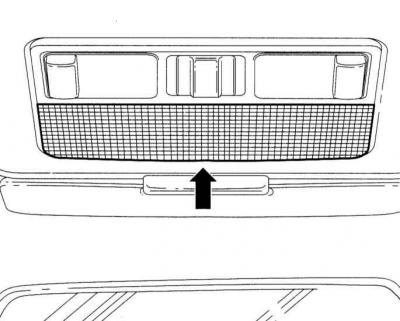

1. Осторожно снимите пальцами спереди рассеиватель светильника, состоящего из трех частей.
2. Выньте из патрона дефектный софит и замените его. При этом следите за надежным положением лампы, при необходимости подогните контакты.
3. Выньте дефектную лампу подсветки чтения и замените.
Внимание: Если новая лампа не вставляется в патрон, снимите корпус. Для этого отверните винты крепления корпуса отверткой с крестообразным наконечником. На обратной стороне корпуса поверните патрон лампы подсветки на 90° (1/4 оборота) вправо и выньте. Вставьте в патрон новую лампу. Вставьте патрон в корпус и закрепите, повернув влево. Закрепите корпус светильника.
4. Вставьте рассеиватель и зафиксируйте его.
Лампа освещения вещего ящика
1. Откройте вещевой ящик.

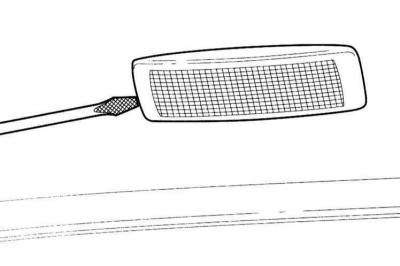

2. Вставьте узкую отвертку в паз светильника и осторожно выньте лампу.
3. Сожмите фиксатор штекера и снимите лампу.
4. Выньте поврежденную софитную лампу из патрона и замените. При этом следите за надежностью фиксации лампы, при необходимости подогните контактные зажимы.
5. Подогните деформированную пружину корпуса лампы во внешнюю сторону корпуса.
6. Состыкуйте разъем и зафиксируйте его.
7. Вставьте лампу в отверстие.
8. Закройте вещевой ящик.
Лампа освещения задней части салона

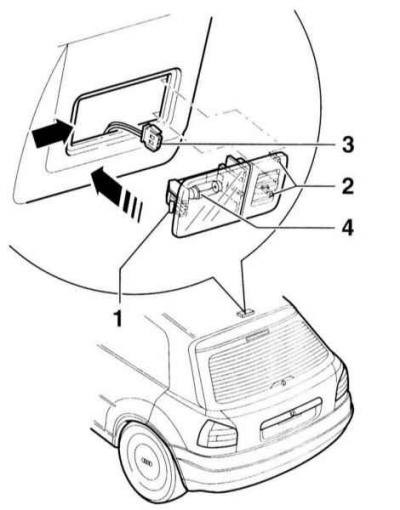

1. Вставьте плоскую отвертку сбоку позади лампы и вдавите стопор –1– на потолке салона (стрелка на иллюстрации). Второй вариант: надавите пальцами на лампу со стороны выключателя, сжав пружину –1–, и выньте ее со стороны выключателя.
2. Снимите светильник.
3. Расстыкуйте разъем –3–.
4. Выньте из патрона поврежденную лампу софит –4– и замените ее. При этом следите за надежностью крепления лампы, при необходимости подогните контактные зажимы.
5. Если необходимо, подогните стопорную пружину в направлении внешней стороны корпуса.
6. Состыкуйте и зафиксируйте разъем.
7. Вставьте сначала светильник обоими крючками –2– в отверстие в потолке салона. С другой стороны вдавите и зафиксируйте лампу (стрелка).
Лампа освещения багажника
С правой и левой стороны багажника в боковинах расположены по одной лампе освещения багажника.
1. Вставьте плоскую отвертку сзади в паз на рассеивателе. Для защиты от повреждений положите тряпку между отверткой и облицовкой.
2. Осторожно снимите светильник.
3. Расстыкуйте разъем.
4. Выньте из патрона поврежденную софитную лампу и замените ее. Следите за надежностью крепления лампы, при необходимости подогните контактные зажимы.
5. Если необходимо, подогните стопорную пружину в направлении внешней стороны корпуса.
6. Состыкуйте и зафиксируйте разъем.
7. Вставьте лампу освещения багажника электрическими соединениями сначала в отверстие боковины и затем вдавите с другой стороны.
