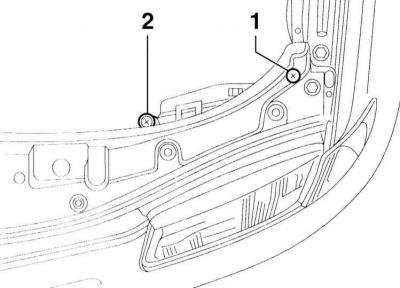

Регулировочные винты фар
(показана левая главная фара, у правой фары регулировочные винты расположены зеркально)
- 1 - регулировка по вертикали
- 2 - регулировка по горизонтали
Порядок выполнения
1. Для безопасности движения автомобиля правильная регулировка фар имеет большое значение. Точная регулировка фар возможна только при наличии специального прибора. Поэтому здесь только показывается, где регулируются фары, и какие условия должны быть выполнены для правильной регулировки.
2. При регулировке фар регулируются также противотуманные фары, если они имеются.
Условия регулировки
1. Шины должны быть накачаны установленным давлением воздуха.
2. Автомобиль не должен быть нагружен. На сиденье водителя должен быть расположен груз массой 75 кг (один человек).
3. Заполните топливом бак, как минимум на 90%.
4. Установите автомобиль на ровной площадке.
5. Несколько раз сильно продавите переднюю часть автомобиля вниз, чтобы амортизаторы передней подвески заняли свое правильное положение.
6. Установите регулировку дальности фар на "0".
7. Фары должны регулироваться только при ближнем свете. Наклон составляет для нормальной фары х = 10 см на 10 м длины. Отношение наклона выбито на держателе фары (1.0% 10 см на 10 м) (С и стрелка).
Регулировка
1. Введите отвертку с крестообразным шлицом через отверстия (А/В) или (1/2) в держателе замка.
2. Поверните регулировочные винты так, чтобы достичь корректной установки.
