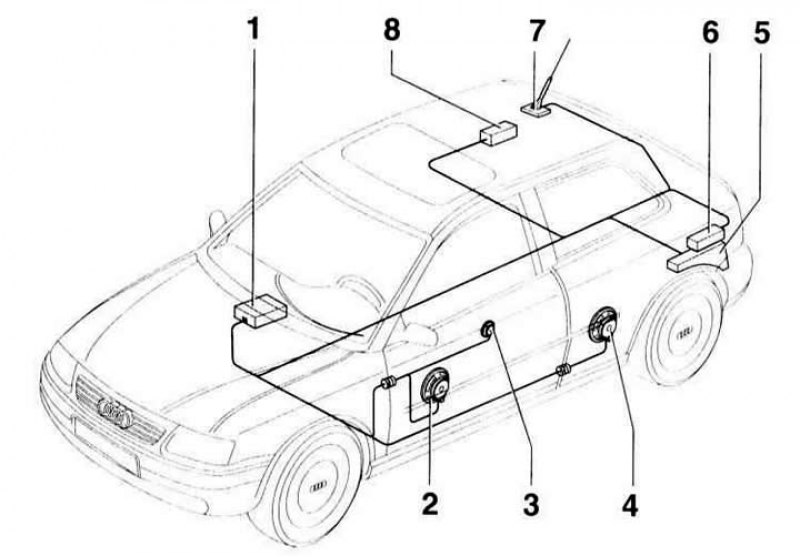

Расположение элементов и проводка радиооборудования
- 1 - радиоприемник
- 2 - громкоговоритель низкой частоты,
- 2 - Ом/20 Вт
- 3 - громкоговоритель средней/высокой частоты, 2 Ом/20 Вт
- 4 - громкоговоритель широкополосный, 2 Ом/20 Вт
- 5 - громкоговоритель басовый (сабвуфер)
- 6 - CD–чейнджер
- 7 - антенна крыши с усилителем антенны
- 8 - выходной усилитель BOSE. В багажнике сзади за боковой облицовкой

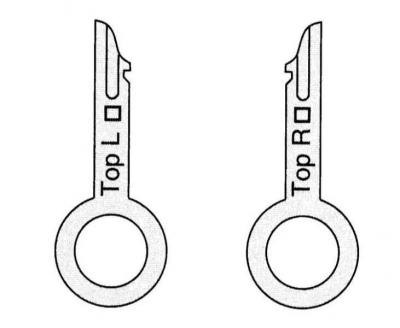

Специальный ключ, используемый для снятия радиоприемника с автомобиля
Радиоприемник, установленный на заводе, оборудован выдвижным держателем, позволяющим быстро снять и установить его. Для этого необходим специальный выдвижной хомут, который входит в комплект продажи или может быть приобретен отдельно.
Для снятия радиоприемника, установленного на заводе, необходимы два приспособления 3344.
Серийно радиоприемник снабжается кодом для защиты от краж. Код препятствует несанкционированному включению радиоприемника, если было прервано его питание. Прекращение питания радиоприемника происходит, например, при снятии его, отключении от аккумуляторной батареи или при перегорании предохранителя.
Если радиоприемник закодирован, необходимо выяснить код перед отключением аккумуляторной батареи или снятием. Индивидуальный код указан в руководстве по эксплуатации радиоприемника. Не следует его хранить в автомобиле.
Если код неизвестен, включить радиоприемник может только СТО AUDI.
Снятие
1. Выключите зажигание.
2. Отсоедините отрицательный кабель (–) аккумуляторной батареи при выключенном зажигании.
Внимание: Вследствие этого стирается информация из электронных блоков памяти, как, например, код радиоприемника. Без кода радиоприемник может быть включен только изготовителем или СТО AUDI. Поэтому ознакомьтесь с материалами подраздела Ввод кода радиоприемника.

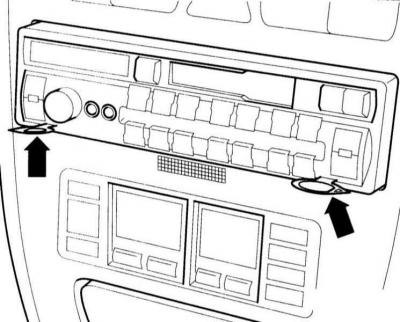

3. Вставьте ключи в шлицы для освобождения (стрелки) так, чтобы они зафиксировались. Надпись «Top L» указывает влево вверх, «Top R» вправо вверх.
4. Выньте радиоприемник из панели приборов за проушины.
Внимание: При этом не перекашивайте радиоприемник и соответственно инструмент для его освобождения.
5. Выньте штекерные соединения радиоприемника и антенны. Расстыкуйте разъем подачи питания. Если радиоприемник присоединен без использования серийных штекерных соединений, маркируйте кабель, чтобы не перепутать их при сборке.
Установка
1. Выньте из радиоприемника оба вытяжных хомута.
2. Соедините штекерные соединения с обратной стороны радиоприемника.
3. Вдавите радиоприемник в панели приборов так, чтобы зафиксировались стопорные пружины.
4. Присоедините кабель массы (–) аккумуляторной батареи.
Внимание: Активизируйте высотную автоматику электрического стеклоподъемника, а также установите часы и введите код магнитолы, обратитесь к подразделу Ввод кода радиоприемника.
5. Включите радиоприемник и проверьте его работу. Если радиоприемник установлен с применением противоугонной кодировки, введите сначала секретный код.
Рекомендации по самостоятельной установке радиоприемника
- Для радиоприемника, не соответствующего штатному радиоприемнику автомобиля, имеется соответствующий кабель–адаптер.
Предупреждение! Если кабель–адаптер не применяется, обратите внимание на то, чтобы вблизи не было неизолированного кабеля. Возникновение короткого замыкания может привести к возгоранию кабеля.
- Следите за тем, чтобы применялись только проверенные помехоподавляющие элементы (имеющие разрешение на применение). В продаже имеются специальные элементы, разрешенные для применения в AUDI, имеющие руководство по установке.
- При присоединении проводки сигнала скорости (у радиоприемника с функцией GALA = адаптация громкости радиоприемника в соответствии со скоростью) обязательно следите за тем, чтобы он не замыкался накоротко, так как в противном случае в автомобиле могут возникать сбои функционирования например, системы управления двигателем. Подключение сигнала скорости к радиоприемнику стороннего изготовителя также может вызывать неисправности.
