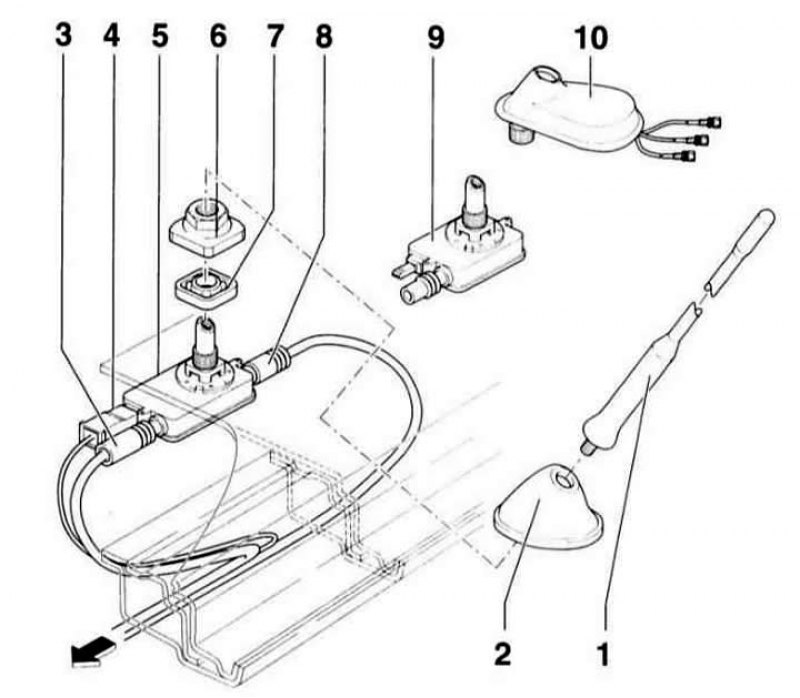

Антенна крыши
- 1 - антенна
- 2 - крышка основания антенны
- 3 - разъем провода антенны
- 4 - разъем (радиоприемник)
- 5 - основание антенны радиоприемника/телефона
- 6 - гайка
- 7 - уплотнение основания антенны
- 8 - разъем телефонного провода
- 9 - основание антенны радиоприемника
- 10 - антенна радиоприемника/телефона/системы навигации
Снятие
1. Снимите задний плафон внутреннего освещения, обратитесь к подразделу Замена лампочек внутреннего освещения.
2. Снимите задний козырек на потолке, обратитесь к подразделу Снятие и установка облицовки задней части крыши.
3. Отсоедините антенну –1–.
4. Снимите вверх крышку –2–.
5. Отверните гайку –6–.
6. Снимите основание антенны (5/9) внутрь через отверстие в потолке салона.
(Текст предоставил этот ресурс: AutoInstruction.ru)
7. Расстыкуйте штекерные соединения (3/4/8). Для этого у штекеров (3/8) сместите назад муфту.
Установка
Установка выполняется в последовательности, обратной снятию.
